Внимание! Прежде чем начать работу, прочтите предостережение в параграфе 1 этой главы.
Снятие
Примечание: Для этой операции потребуется приспособление 23-038 - большой торцевой ключ с выступающими зубцами, входящими в прорези стопорной гайки топливного насоса/датчика указателя. Вам также потребуется помощник.
1. Устраните остаточное давление в топливной системе (параграф 2) и уравняйте давление в топливном баке, сняв крышку его горловины.
Предупреждение! Помните, что после сброса остаточного давления топливо остается в компонентах системы и соблюдайте меры предосторожности перед их отсоединением.
2. Убедитесь в том, что зажигание выключено.
3. Выверните болты или отогните вперед (в зависимости от исполнения) подушку заднего сиденья (глава 11). Вытащите из пола автомобиля заглушку, закрывающую топливный насос/датчик указателя. Смойте грязь с наружной поверхности бака и оботрите его насухо. Пылесосом очистите ближайшую к баку зону внутри салона, чтобы при открытии бака в него не попали грязь, вода или пыль.

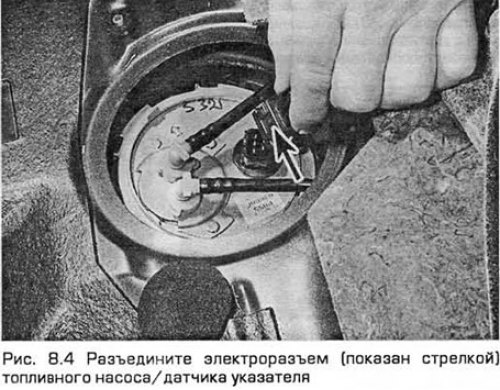

4. Разъедините электроразъем топливного насоса/датчика указателя (см. рис. 8.4).

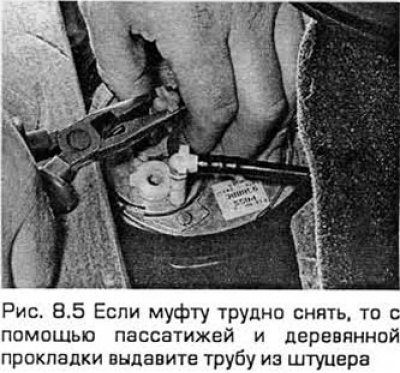

5. Для отсоединения трубопроводов нагнетания и слива топлива от обслуживаемого узла освободите муфту на каждом трубопроводе, сжимая ее стопорные выступы, расположенные на штуцере и стягивая муфту. Тряпкой удалите подтеки топлива. Если муфту трудно снять, то с помощью пассатижей и деревянной прокладки выдавите трубу из штуцера. Для этого может потребоваться значительное усилие. Будьте осторожны, чтобы не повредить компоненты (см. рис. 8.5).
(Смотрите полную версию на сайте Autoinstruction.ru)

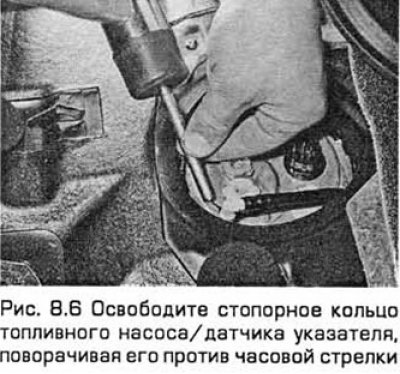

6. Освободите стопорное кольцо топливного насоса/датчика указателя, поворачивая его против часовой стрелки. Используйте регламентируемое приспособление Ford 23-038. Если у вас его нет, то можно воспользоваться молотком и бородком или же щипцами. Это поможет, по крайней мере, при снятии (см. рис. 8.6).

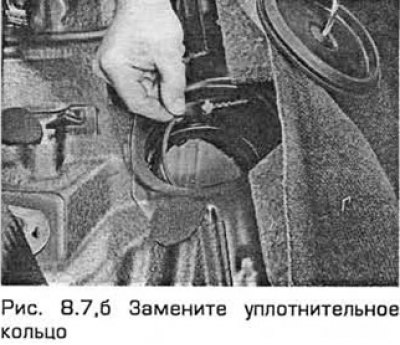

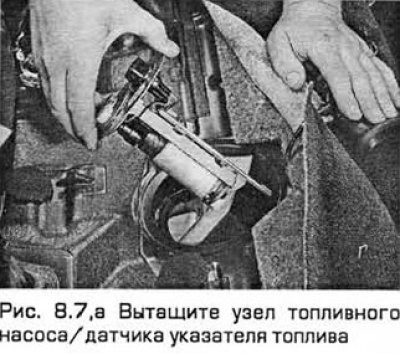

7. Вытащите узел так, чтобы не погнуть рычаг поплавка. Рычаг поплавка установлен на подпружиненной штанге, что обеспечивает ее прижатие к днищу бака. Обратите внимание на уплотнительное кольцо. После снятия узла его всегда необходимо заменять (см. рис. 8.7,а,б).
Установка
8. При установке используйте новое уплотнительное кольцо и учтите, что сетчатый фильтр, расположенный над основанием впускного отверстия насоса, должен быть чистым.
9. Совместите узел с отверстием в баке и вставьте его так, чтобы не погнуть поплавок. Следите чтобы при этом рычаг поплавка скользил по штанге до тех пор, пока верхнюю опорную плиту блока можно будет совместить с отверстием в баке и прижать к уплотнительному кольцу. Для этого потребуется определенное усилие. Не повредите компоненты. Указанное приспособление Ford обеспечивает прижатие кольца при его заворачивании без перекосов относительно бака.
10. Прижимайте узел, когда помощник вставляет и вводит в зацепление стопорное кольцо. Когда оно зайдет в выступы бака, поверните кольцо по часовой стрелке для затяжки.
11. Остальные операции установки выполните в порядке, обратном снятию. Следите за цветовой маркировкой, чтобы установить топливопроводы на свои места.
