Узел воздухоочистителя - 4-х цилиндровые двигатели
Снятие
1. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
2. Открепите расходомер воздуха от крышки воздухоочистителя (глава 6).
3. Снимите резиновый фиксатор с воздухоочистителя на его левой стороне (см. рис. 4.3).

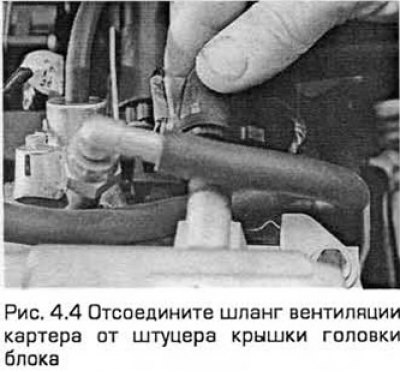

4. Отсоедините шланг вентиляции картера от корпуса воздухоочистителя или же от штуцера крышки головки блока (см. рис. 4.4).
5. Вытащите узел воздухоочистителя, поднимая его со втулок и отделяя от впускного воздуховода во внутренней панели крыла.
Установка
6. Установка - в порядке, обратном снятию. Убедитесь в том, что выступы корпуса сели во втулки, а раструб воздухоочистителя полностью вошел внутрь соединительной втулки (см. рис. 4.6).
Узел воздухоочистителя - V-образные 6-ти цилиндровые двигатели
Снятие
7. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
8. Отсоедините проводку от датчика температуры воздуха на впуске на боковой стороне воздухоочистителя.
10. Отпустите хомут и отсоедините шланг от выходного патрубка воздухоочистителя.
11. На моделях ранних выпусков снимите резиновый фиксатор с воздухоочистителя на его левой стороне.
(Источник статьи доступен на портале Autoinstruction.ru)
Примечание: На моделях поздних выпусков такого фиксатора нет.
12. Вытащите узел воздухоочистителя, поднимая его со втулок и отсоединяя впускной воздуховод с его левой стороны.
13. Осмотрите установочные втулки и если нужно, замените их.
Установка
14. Правильно установите втулки на кронштейн.
15. Осадите выступы корпуса во втулки и присоедините впускной воздуховод.
16. Наденьте резиновый фиксатор (при его наличии) на воздухоочиститель с его левой стороны.
17. Присоедините шланг к выходному патрубку воздухоочистителя и затяните хомут.
Примечание: Следите за положением установочного выступа.
18. Присоедините проводку к датчику температуры воздуха.
19. Присоедините проводку к расходомеру воздуха.
20. Присоедините отрицательный провод аккумулятора (глава 5 параграф 1).
Резонатор впускного воздуховода - 4-х цилиндровые двигатели моделей ранних выпусков
Снятие

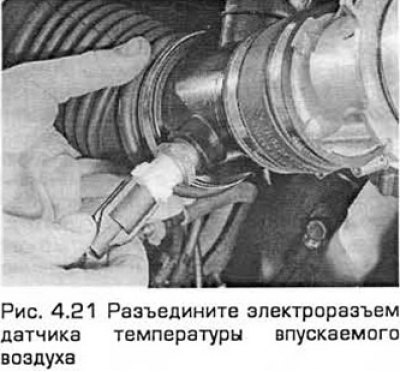

21. Выверните болты опорного кронштейна резонатора из передней поперечины моторного отделения. Отпустите винты двух зажимов крепления резонатора к шлангам расходомера воздуха и камеры впускного воздуховода. Отклоняя резонатор в сторону от корпуса термостата, разъедините электроразъем датчика температуры воздуха на впуске (см. рис. 4.21). Снимите резонатор.
Установка
22. Установка - в порядке, обратном снятию.
Камера впускного воздуховода - 4-х цилиндровые двигатели моделей ранних выпусков
Снятие

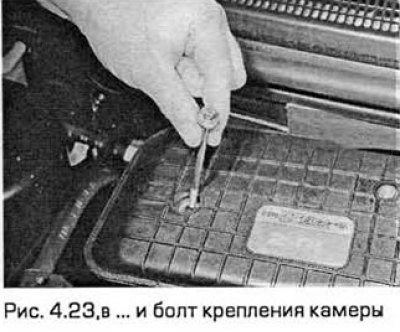

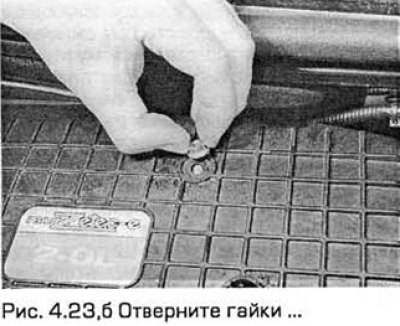

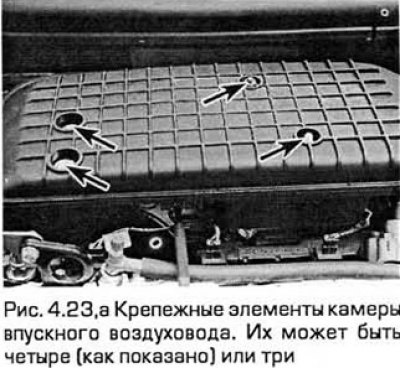

23. Вытащите резиновые заглушки, закрывающие крепежные элементы камеры и удалите крепежные элементы (см. рис. 4.23,а-в). Отпустите винт зажима крепления камеры впускного воздуховода к шлангу или резонатору. Другой вариант: расходомер воздуха можно открепить от воздухоочистителя.

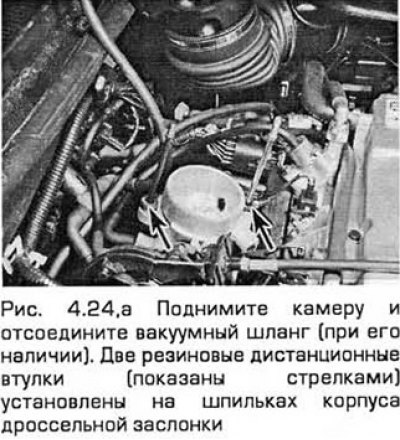

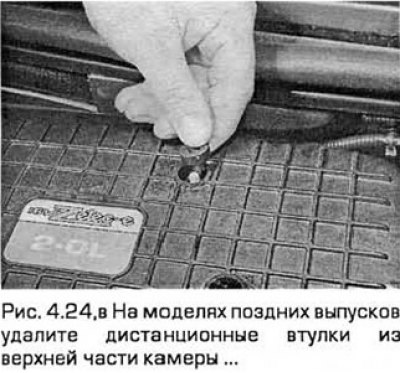

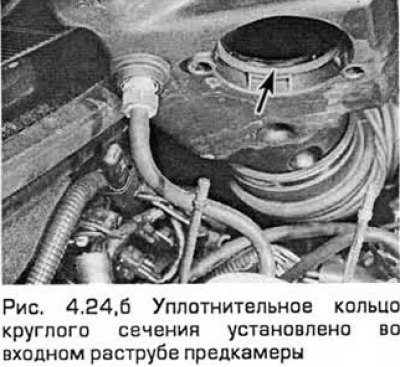

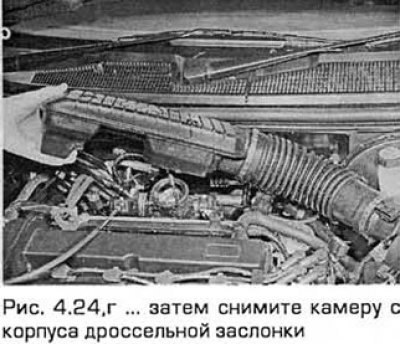

24. Поднимите камеру и отсоедините вакуумный шланг (при его наличии) с ее нижней стороны. Вытащите предкамеру, обратите внимание на две резиновые дистанционные втулки (установленные на шпильках корпуса дроссельной заслонки), а также на уплотнительное кольцо круглого сечения, установленное во входном раструбе предкамеры (см. рис. 4.24,а-г).
Установка
25. Установка - в порядке, обратном снятию. Надежно установите кольцо круглого сечения и втулки.
Компоненты, расположенные под крылом
Снятие
26. Снимите локер левой колесной арки (глава 11).
27. Выверните болты и снимите воздухозаборник и оба резонатора.
Установка
28. Установка - в порядке, обратном снятию.
