1. Электроклапан продувки угольного фильтра EVAP; 2. Вакуумный шланг; 3. Вакуумный шланг; 4. Датчик абсолютного давления в коллекторе; 5. Кольцевое уплотнение; 6. Вакуумный шланг; 7. Корпус воздухоочистителя (верхний); 8. Прокладка; 9. Корпус воздухоочистителя (нижний); 10. Прокладка; 11. Зажим; 12. Воздуховод; 13. Прокладка; 14. Прокладка; 15. Электропривод дроссельной заслонки; 16. Корпус воздухоочистителя; 17. Фильтрующий элемент воздухоочистителя; 18. Прокладка
Снятие
Примечание: Пп 1-2 можно опустить и перейти сразу к п. 3 (отсоединение электропроводки и шлангов и т.п. пропустить нельзя)
1. Отсоедините разъем и снимите датчик абсолютного давления в коллекторе.
Внимание:
- Обращайтесь с датчиком абсолютного давления в коллекторе с осторожностью. Избегайте ударов.
- Не допускайте попадания на датчик посторонних материалов (масла, химикатов и т.п.).
2. Отсоедините разъем и вакуумный шланг и снимите электроклапан продувки угольного фильтра EVAP.
Внимание: Обращайтесь с электроклапаном продувки угольного фильтра EVAP с осторожностью. Избегайте ударов.

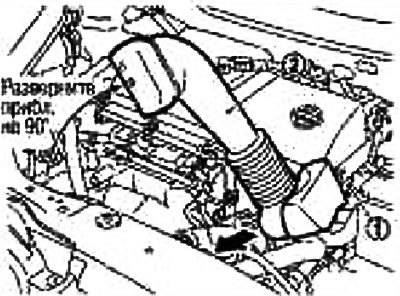

3. Снимите воздуховод. Снимите зажимы и, развернув воздуховод (2) прибл на 90°, выньте из корпуса воздухоочистителя (1).
4. Снимите зажимы, наклоните корпус воздухоочистителя вниз, затем отведите вперед и снимите корпус воздухоочистителя и фильтрующий элемент воздухоочистителя.
Примечание: Снятие и разборка корпуса воздухоочистителя (верхнего и нижнего) описаны ниже.
5. Сдвиньте шланг сапуна коробки передач.
6. Снимите корпус воздухоочистителя в сборе следующим образом:
- Под корпусом воздухоочистителя (верхним и нижним) понимается корпус воздухоочистителя в сборе.
- а. Отсоедините разъем электропроводки от электропривода дроссельной заслонки.
- b. Отсоедините вакуумный шланг от усилителя тормоза.

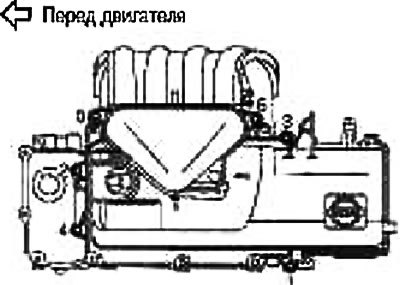

- с. Ослабьте болты в порядке, обратном изображенному на рисунке
7. Снимите корпус воздухоочистителя в сборе, подняв его.
Медленно и равномерно прикладывайте усилие на стыке верхней части впускного коллектора во время поднятия и снимите корпус воздухоочистителя в сборе.
Внимание:
- Во избежание повреждения компонентов не совершайте резких движений.
- Во избежание попадания посторонних частиц при снятии корпуса воздухоочистителя в сборе закупорьте отверстия в верхней части впускного коллектора при помощи ленты.

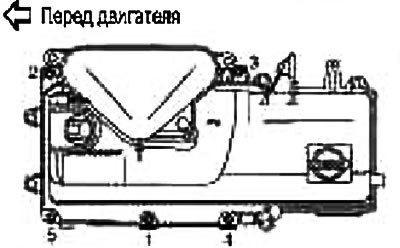

8. Ослабьте болты в порядке, обратном изображенному на рисунке, и отделите верхний корпус воздухоочистителя от нижнего.
9. Снимите электропривод дроссельной заслонки с верхнего корпуса воздухоочистителя.
Переверните верхний корпус воздухоочистителя на лист защитного материала, чтобы не поцарапать его поверхность.
Обращайтесь с электроприводом дроссельной заслонки с осторожностью и не проводите регулировку.
Установка

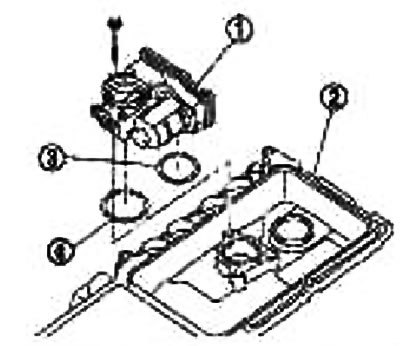

1. Установите электропривод дроссельной заслонки (1) на верхний корпус воздухоочистителя (2) следующим образом:
- а. Вставьте прокладку (3) в основание соединительной муфты.
- b. Вставьте прокладку (4) в наружную канавку отверстия под дроссельную заслонку сбоку верхнего корпуса воздухоочистителя(2).
- с. Установите электропривод дроссельной заслонки.
Определенного порядка затягивания крепежных болтов нет.
В случае отсоединения разъема от электропривода дроссельной заслонки проведите «Обучение закрытому положению дроссельной заслонки». См. главу Система управления двигателем.
В случае замены электропривода дроссельной заслонки проведите «Обучение подаче воздуха на оборотах х.х» и «Обучение закрытому положению дроссельной заслонки». См. главу Система управления двигателем.

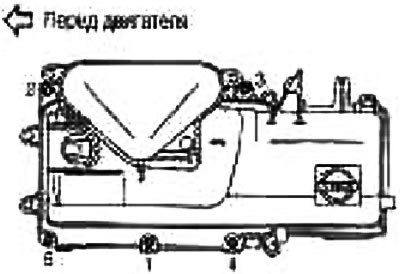

2. Соедините верхний корпус воздухоочистителя с нижним.
Равномерно затяните болты в два прохода в порядке, указанном цифрами на рисунке.
1-ый проход: 1,9-2,2 Нм (0,20-0,22 кг·м)
2-ой проход: 3,8-4,4 Нм (0,40-0,44 кг·м)
3. Установите корпус воздухоочистителя в сборе следующим образом:

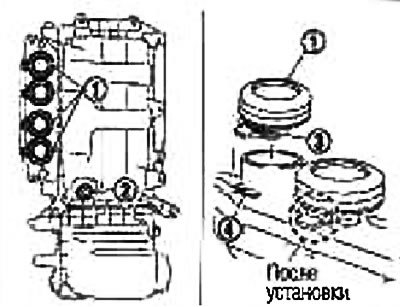

- а. Вставьте прокладки в верхнюю часть впускного коллектора (1) и канал PCV (2).
- Вставляйте прокладки в верхнюю часть впускного коллектора так, чтобы выступ на корпусе (4) вошел в вырез (3) сбоку прокладки.
- Убедитесь, что на прокладку или на уплотняющий участок не попали посторонние частицы.
- b. Вставьте корпус воздухоочистителя в сборе в верхнюю часть впускного коллектора.
- Одновременно вставьте выступы нижнего канала в отверстия канала PCV на клапанной крышке.

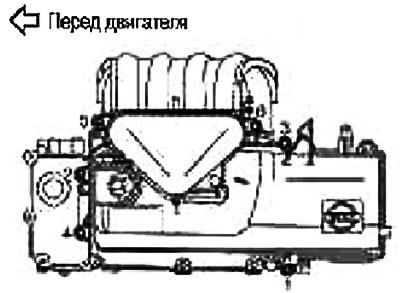

- с. Затяните болты в порядке, указанном цифрами на рисунке.
- Затягивайте болты равномерно в несколько проходов
Внимание: Чтобы прокладки не погнулись и не перекрутились, вставляйте без перекоса под прямым углом.
Внимание: Затягивайте, убедившись, что болты 5 и 6 правильно вставлены на свои места.
4. Установите корпус воздухоочистителя и фильтрующий элемент воздухоочистителя. См ниже раздел «Замена фильтрующего элемента воздухоочистителя».
5. Установите воздуховод.
6. Установите электроклапан продувки угольного фильтра EVAP.
7. Установите датчик абсолютного давления в коллекторе.
Убедитесь, что на фланец, кольцевое уплотнение или установочное отверстие не попали посторонние частицы.
Затяните крепежный болт, убедившись, что датчик полностью вошел в установочное отверстие.
