| Компонент | Расположение регулировочного болта и способ натягивания ремня |
| Ремень генератора и компрессора кондиционера | Регулировочный болт на натяжном шкиве |
| Ремень водяного насоса | Регулировочный болт на натяжном шкиве |
Внимание:
- При замене ремня новым натяните его на значение для «нового ремня», чтобы компенсировать недостаточное прилегание к канавкам шкива.
- Когда натяжение надеваемого ремня превышает «предел», отрегулируйте его на значение «при регулировке».
- Надевая ремень, убедитесь, что он правильно сел в канавку шкива.
- Не допускайте попадания масла или охлаждающей жидкости двигателя на ремень.
- Не перекручивайте и не сгибайте ремень чрезмерно.
Ремень генератора и компрессора кондиционера (на моделях с кондиционером)
1. Снимите защитную накладку с переднего правого крыла.
2. Ослабьте контргайку (1).
3. Затяните контргайку (1) пальцами.
4. Ослабьте контргайку (1) на полоборота против часовой стрелки.
5. Выполните регулировку натяжения ремня вращением регулировочного болта (2).
Сведения по натяжению ремня см. выше в разделе «Проверка приводных ремней».
6. Затяните контргайку (1)
Контргайка (1): 24,5-31,4 Н·м (2,5-3,2 кг·м)
7. Проверните коленвал два раза по часовой стрелке.
8. Убедитесь, что натяжение ремня в пределах нормы. См. главу Общие сведения и технич. обслуж.

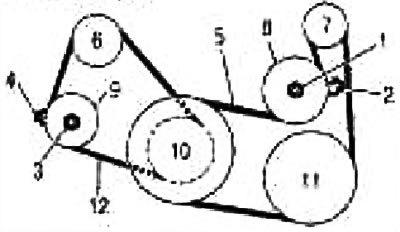

1. Контргайка; 2. Регулировочный болт; 3. Контргайка; 4. Регулировочный болт; 5. Ремень генератора и компрессора кондиционера; 6. Водяной насос; 7. Генератор; 8. Натяжной шкив; 9. Натяжной шкив; 10. Шкив коленвала; 11. Кондиционер; 12. Ремень водяного насоса
Ремень генератора (на моделях без кондиционера)
Материал опубликован ранее на autoinstruction
1. Снимите защитную накладку с переднего правого крыла.
2. Ослабьте контргайку (1).
3. Затяните контргайку (1) пальцами.
4. Ослабьте контргайку (1) на пол-оборота против часовой стрелки.
5. Выполните регулировку натяжения ремня вращением регулировочного болта (2).
Сведения по натяжению ремня см. выше в разделе «Проверка приводных ремней».
6. Затяните контргайку (1).
Контргайка (1): 24,5-31,4 Нм (2,5-3,2 кг·м)
1. Контргайка; 2. Регулировочный болт; 3. Контргайка; 4. Регулировочный болт; 5. Ремень генератора; 6. Водяной насос; 7. Генератор; 8. Натяжной шкив; 9. Шкив коленвала; 10. Натяжной шкив; 11. Ремень водяного насоса
7. Проверните коленвал два раза по часовой стрелке.
8. Убедитесь, что натяжение ремня в пределах нормы. См. главу Общие сведения и технич обслуж.
Ремень водяного насоса
1. Снимите защитную накладку с переднего правого крыла.
2. Ослабьте контргайку (3).
3. Затяните контргайку (3) пальцами.
4. Выполните регулировку натяжения ремня вращением регулировочного болта (4).
Сведения по натяжению ремня см. выше в разделе «Проверка приводных ремней».
5. Затяните контргайку (3).
Контргайка (3): 24,5-31,4 Н·м (2,5-3,2 кг·-м)
6. Проверните коленвал два раза по часовой стрелке.
7. Убедитесь, что натяжение ремня в пределах нормы. См. главу Общие сведения и технич. обслуж.
