Перед проведением проверки два раза проверните шкив коленвала по часовой стрелке и убедитесь, что натяжение на всех шкивах одинаковое.
Проведите визуальную проверку ремней и убедитесь, нет ли износа, повреждений или трещин на контактных поверхностях и кромках.
При измерении прогибания прикладывайте усилие 93,1 Н (10 кг) в точке, отмеченной символом ▼.
1. Ремень генератора и компрессора кондиционера; 2. Водяной насос; 3. Генератор; 4. Натяжной шкив; 5. Натяжной шкив; 6. Шкив коленвала; 7. Кондиционер; 8. Ремень водяного насоса
1. Водяной насос; 2. Генератор; 3. Натяжной шкив; 4. Натяжной шкив; 5. Шкив коленвала; 6. Ремень генератора; 7. Ремень водяного насоса

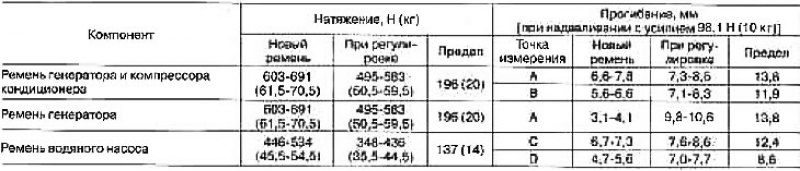

Внимание: При проверке прогибания или натяжения ремня сразу же после его установки сначала отрегулируйте его на стандартное значение. Затем, провернув коленвал на два оборота или более, повторно отрегулируйте прогибание на стандартное значение и устраните разброс в величине прогибания ремня между шкивами (см. табл. ниже).
(Посмотрите оригинал на портале: «www.AutoInstruction.ru»)
Прогибание ремня
