Снятие
Отключить провод массы от аккумулятора.
Снять накладку ручного тормоза и полку перед рычагом ручного тормоза.
Снять радиоприемник.
Снять пульт управления отопителем.

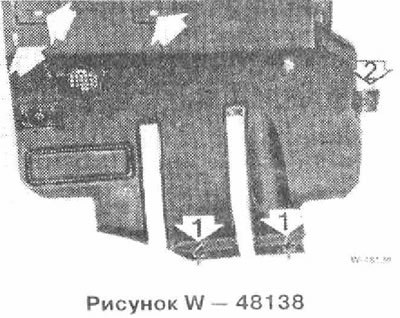

Снять левую нижнюю накладку, для чего отвернуть винты -стрелки-. После этого повернуть замки 1 на 90° и тем самым открыть их. Освободить крюк 2 от средней консоли.

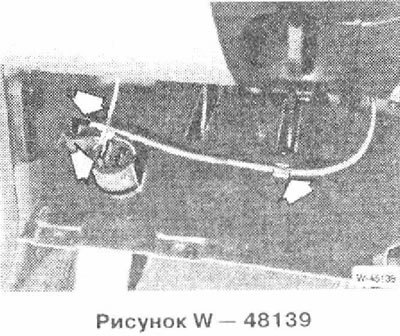

Отклонить левую нижнюю накладку вниз и снять с задней стороны провод. Снять накладку.
При механической коробке передач. Снять ручку рукоятки переключения передач.
При автоматической трансмиссии: Отвернуть болт с передней стороны рычага переключения, снять рычаг.

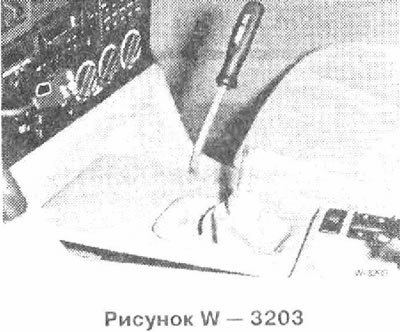

Снять гофрированный чехол, вытащить накладку рычага переключения.
Вытащить пепельницу.

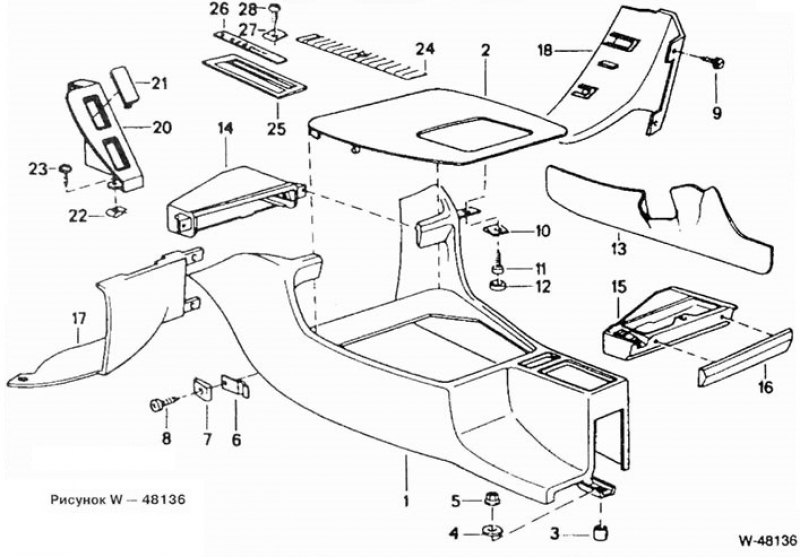

Рисунок W — 48136. Средняя консоль: 1. Консоль; 2. Накладка; 3. Распорка; 4. Прокладка; 5. Гайка; 6. Крепление (левое и правое); 7. Гайка; 8. Винт-саморез; 9. Болт; 10. Гайка; 11. Винт-саморез; 12. Колпачок; 13. Боковина (левая и правая); 14. Рамка для пепельницы; 15. Пепельница; 16. Накладка пепельницы; 17. Облицовка нижняя левая; 18. Облицовка нижняя правая; 20. Накладка (левая и правая); 21. Крышка; 22. Гайка; 23. Винт-саморез; Только при автоматической трансмиссии:; 24. Подкладка; 25. Накладка рукоятки переключения; 26. Накладка индикатора передач; 27. Гайка
[Источник статьи размещён на портале Autoinstruction]
Взяться за консоль сзади снизу и отжать переключатели стеклоподъемника и аварийной сигнализации.
Вытащить переключатели и отключить разъемы с задней стороны.

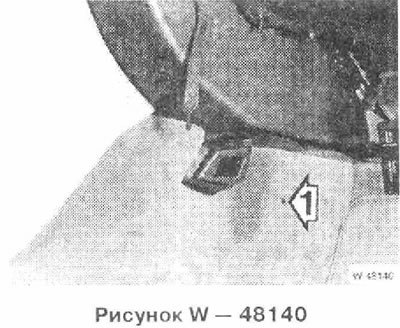

Вывернуть винты слева и справа и снять накладки.
Отвернуть гайки 5 крепления задней стороны консоли к полу (Рисунок W — 48136).

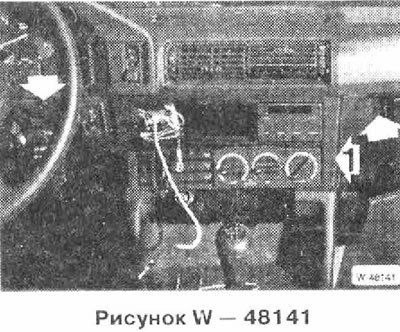

Отвернуть два винта -стрелки-, вытащить рамку 1 вперед.
Снять среднюю консоль.
Установка
Установка производится в обратной последовательности.
Надеть на рычаг переключения чехол из искусственной кожи, прижать плату в консоль.
Надеть ручку рычага переключения, она должна защелкнуться в фиксаторе.
На автомобилях с автоматической трансмиссией: Вставить облицовку рычага переключения и закрепить винтом ручку рычага переключения.
Вставить переключатели электрического стеклоподъемника и аварийной сигнализации, предварительно подсоединив провода.
Установить пульт управления отопителя.
Установить радиоприемник.
Установить накладку рычага ручного тормоза.
Подключить провод массы к аккумулятору.
Проверить функционирование переключателей, органов управления отопителем, а также свободное перемещение рычага переключения передач в средней консоли.
