1. Для демонтажа средней консоли открепите заглушку для выключателей 2 над подставкой для напитков. Ручной тормоз должен быть затянут. В случае автоматической коробки передач селектор переведите в крайнее заднее положение.
2. В правом и левом переднем пространстве для ног снимите крышку 3 с боковой части консоли и ослабьте винты 4.
3. После снятия облицовки для ручки ручного тормоза можно извлечь спереди крышку 5.
4. Ослабьте два винта с крестообразным шлицем 7 на соединительной детали 6 и выньте соединительную деталь, иначе снять облицовку через рычаг ручного тормоза будет невозможно.

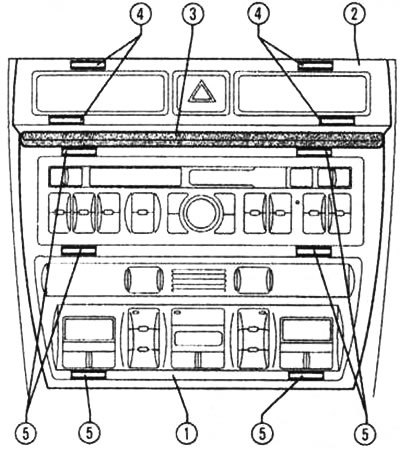

Крышка и заглушка для панели с переключателями: Прежде чем начинать демонтировать среднюю консоль, осторожно открепите эти детали. 1 - крышка, 2 - заглушка для панели с переключателями, 3 - крышка радиоприемника, 4 и 5 - крепежные скобы (10 шт.)
5. В случае автоматической коробки передач открепите кверху крышку для выключателей. При ступенчатой коробке передач необходимо ослабить крепежную раму чехла для рычага переключения передач и снять чехол.

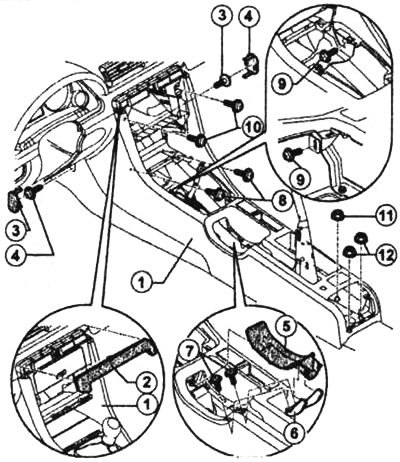

Демонтаж средней консоли требует времени: 1 - средняя консоль, 2 - заглушка для панели с выключателями, 3 - крышка (2 шт.), 4 - два винта (5 Нм), 5 - крышка для рычага ручного тормоза, 6 - соединительная деталь, 7 - два винта (2 Нм), 8 - два винта (5 Нм), 9 - четыре винта (5 Нм), 10 - два винта (5 Нм), 11 - шестигранная гайка (26 Нм), 12 - две шестигранные гайки (26 Нм).

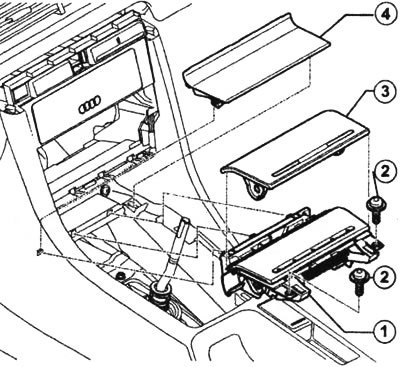

6. Демонтируйте переднюю пепельницу 1 и ослабьте два винта 2 в отверстии для пепельницы (см. рисунок).
После отворачивания пепельницы открепите заглушку 3. После этого можно снять также заглушку ящика для мелких вещей 4
7. Вокруг коробки передач ослабьте четыре винта 9, которые держат среднюю консоль.
8. Разъедините разъем для прикуривателя или навигационного модуля. Ослабьте два винта 10.
9. В автомобилях со средним подлокотником необходимо ослабить шестигранную гайку 11 и две шестигранные гайки 12.
10. Среднюю консоль потяните с силой назад и выньте из автомобиля. Иногда консоль отделяется от литой детали с трудом.
Смотрите источник на портале (autoinstruction.ru)
11. Установка средней консоли осуществляется в обратной последовательности.
