Регулировка шестерен главной передачи

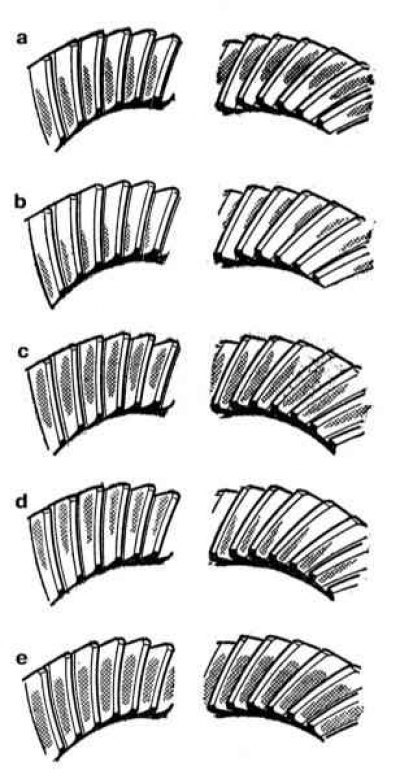

Расположение пятна контакта в зацеплении шестерен главной передачи (левая колонка - сторона переднего хода, правая - сторона заднего хода):
- a и b неправильный контакт, необходимо отодвинуть ведущую шестерню от ведомой, уменьшив толщину регулировочной шайбы,
- c и d неправильный контакт, необходимо подвинуть ведущую шестерню к ведомой, увеличив толщину регулировочной шайбы,
- e правильное расположение пятна контакта.

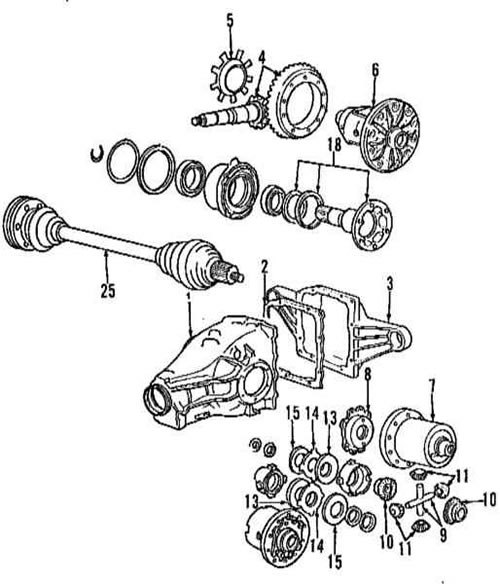

Элементы дифференциала и главной передачи
1 - картер главной передачи; 2 - прокладка крышки картера главной передачи; 3 - крышка картера главной передачи; 4 - шестерни главной передачи; 5 - ротор; 6 - корпус дифференциала; 7, 8 - корпус дифференциала ограниченного скольжения; 9 - крестовина сателлитов; 10 - боковые шестерни дифференциала; 11 - сателлиты; 13, 14 - фрикционные диски муфты; 15 - пружинные шайбы; 18 - фланец приводного вала; 25 - приводной вал
