2. Установить комплект макета крышки (KV389L0010) на картер главной передачи:
- Установить прокладки макета крышки на регулировочные прокладки правого и левого боковых подшипников.
- Временно затянуть макет крышки на картере главной передачи.
- Поместить проставки макета крышки на макет крышки.
- Затянуть болты крепления задней крышки установленными моментами затяжки.
- Равномерно затянуть болты крепления проставок макета крышки моментом 5.9 Нм.
3. Нанести на зубья шестерни красящее вещество.

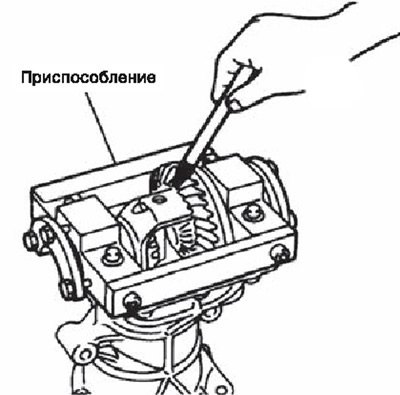

Внимание. Нанести красящее вещество на обе поверхности трех-четырех зубьев шестерни в четщсех положениях равноудаленных друг от друга по окружности шестерни.
4. Несколько раз провернуть ведомую шестерню вперед-назад, после чего проверить пятно конакта в зацеплении зубьев.

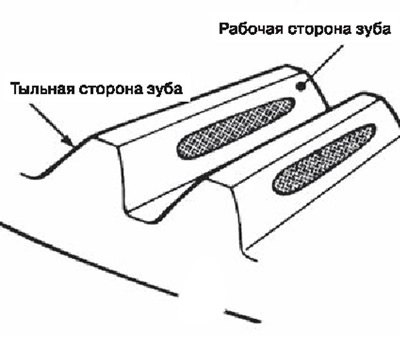

Примечание. Необходимо проверить пятно контакта как с рабочей стороны зуба, так и с тыльной.

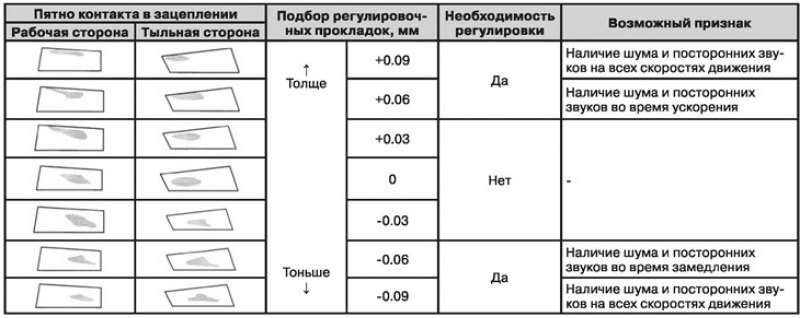

Таблица оценки пятна контакта в зацеплении

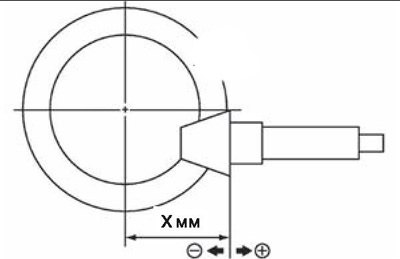

5. Если контакт в зацеплении не соответствует норме, выполнить регулировку высоты ведущей шестерни (размер X).

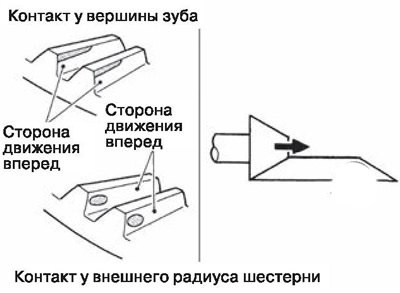

В случае, если пятно контакта находится у вершины зуба или у внешнего радиуса шестерни, использование более толстой регулировочной прокладки позволяет переместить ведущую шестерню к коронной шестерне.

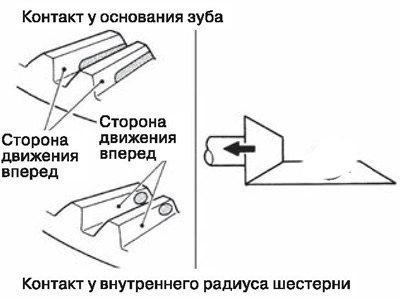

В случае, если пятно контакта находится у основания зуба или у внутреннего радиуса шестерни, использование более тонкой регулировочной прокладки позволяет переместить ведущую шестерню от коронной шестерни.
Внимание. Использовать для регулировки только одну регулировочную прокладку.
