Элементы стартера
1 - стартер; 2 - электромагнитный пускатель; 3 - шестерня с обгонной муфтой; 4 - рычаг шестерни; 5 - ротор; 7 - держатель щеток; 8 - втулки
Проверка стартера
Чтобы проверить стартер при полном напряжении батареи, следует соединить клеммы "30" (большая клемма) и "50" (маленькая клемма рядом с большой) кабелем с поперечным сечением минимум 4.0 мм2. Если теперь стартер работает безупречно, следует проверить провода к стартеру. Если стартер не проворачивает, его следует снять и проверить.
Точная проверка осуществляется на проверочном стенде или электротехнической мастерской.
Снятие и установка стартера
Стартер располагается сбоку у стыка блока цилиндров с РКПП и снимается вниз.
Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.
В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.
2. Закройте отрицательный полюсбатареи, чтобы исключить возможность случайного контакта.
Подъем и установка автомобиля на подставки опасны! Поэтому предварительно ознакомьтесь с Разделом Поддомкрачивание и буксировка
3. Поднимите и установите автомобиль на подставки. Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
4. Модели 320d: Снимите шумоизоляцию с левой стороны двигателя, под стартером, для чего отверните один болт.
5. Модели 316i, 318i, 320i, 323i, 328i: Для улучшения доступа к генератору отсоедините топливные шланги в районе стартера в местах их муфтовых соединений.
Соблюдайте приведенные ниже меры безопасности. Разъединение топливных шлангов описывается в Разделе Снятие и установка инжекторов.
- Вблизи рабочего места не курите, не пользуйтесь открытым огнем и раскаленными или очень горячими предметами. Имеется опасность возникновения пожара! Держите наготове огнетушитель.
- Следите обязательно за хорошей вентиляцией рабочего места. Топливные пары ядовиты.
- Топливная система находится под давлением. При вскрытии системы может быть выброс топлива. Протрите топливо тряпкой. Носите защитные очки.

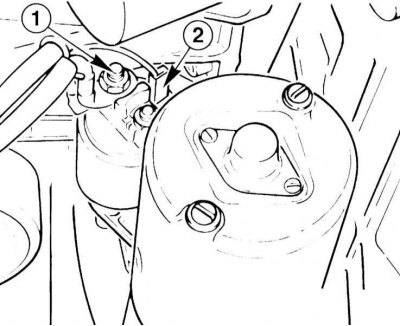

6. Отсоедините провода:
- 1 - клемма 30, толстый провод непосредственно от положительного полюса аккумуляторной батареи;
- 2 - клемма 50, от выключателя зажигания.

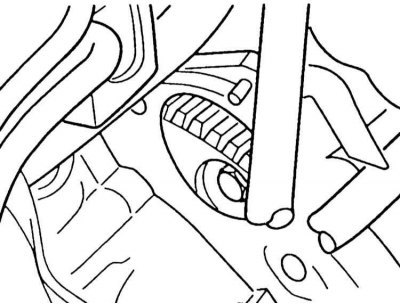

7. Выверните болты крепления стартера со стороны ручной КПП с помощью соответствующего удлинителя.
8. Выньте стартер назад из фланца КПП и снимите его вниз.
9. Проверьте шестерню стартера и зубчатый венец на наличие повреждений.
Установка
10. Установите на место стартер и закрепите его моментом 50 Н·м.
11. Состыкуйте электрические провода и закрепите их на клемме 30 моментом 12 Н·м, а на клемме 50 моментом 6 Н·м.
Проложите провода так же как перед снятием. Следите за тем. Чтобы они не терлись о прилегающие конструкции.
12. Модели 316i, 318i, 320i, 323i, 328i: Соедините топливные шланги и закрепите и в держателе. Крепление выполните с помощью новых хомутов. Уплотнительные кольца применяйте также новые, обратитесь к Разделу Снятие и установка инжекторов.
13. Модели 320d: Вставьте шумоизоляцию под стартер и закрепите ее.
14. Установите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
15. Присоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Установите часы.
