Примечание. При сборке потребуется новая прокладка и новое резиновое уплотнение. Для сборки потребуется также тонкая металлическая пластина (см. текст).
Снятие
1. Снимите цепь привода распределительных валов, звездочки, башмак натяжителя и успокоитель цепи, как указано в параграфе 7.
2. Удалите натяжитель цепи, как указано в параграфе 8.
3. Снимите генератор (см. главу 5А).
4. Снимите опорный кронштейн генератора.
5. Снимите корпус масляного фильтра. Приготовьтесь к утечке масла. Замените прокладку и уплотнительное кольцо.
6. Снимите масляный поддон двигателя (см. параграф 13).
7. Выверните болты крепления корпуса цепи и снимите корпус цепи с блока цилиндров. Приготовьте новую прокладку.
Установка
8. Тщательно очистите сопрягаемые поверхности корпуса цепи, блока цилиндров и головки блока.
9. Убедитесь в том, что установочные штифты корпуса цепи целы и находятся на своих местах внизу блока цилиндров.

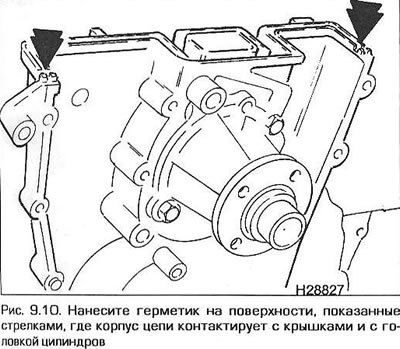

10. Нанесите слой герметика на поверхности корпуса цепи, где она контактирует с головкой блока цилиндров и с крышками цепи. Вставьте новое резиновое уплотнение в канавку на верхней кромке корпуса цепи (рис. 9.10).
11. Установите новую прокладку на штифты в блоке цилиндров.
12. Чтобы резиновый уплотнитель при установке корпуса цепи не сместился, BMW рекомендует приспособление 11 2 330. Приспособление можно заменить тонкой металлической пластинкой, размер которой позволяет накрыть всю поверхность, на которой располагается уплотнитель.
13. Слегка смажьте консистентной смазкой верхнюю поверхность уплотнителя и обе стороны пластинки. Наложите пластинку на уплотнитель.

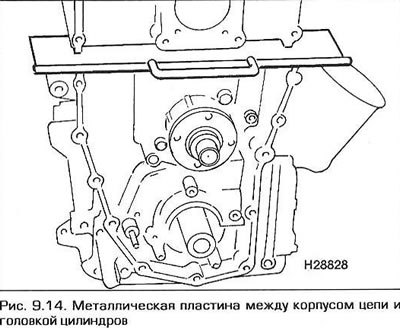

14. Установите на место корпус цепи, совместив установочные штифты с соответствующими отверстиями. Вверните болты и затяните их требуемым моментом (рис. 9.14).
(Статья перепечатана с ресурса: www.autoinstruction.ru)
15. Аккуратно вытащите пластинку из соединения корпуса цепи с головкой цилиндров.
16. Установите на место масляный поддон (см. параграф 13).
17. Установите корпус масляного фильтра с новой прокладкой и уплотнительным кольцом.
18. Установите опорный кронштейн генератора, затем установите генератор (за подробностями можно обратиться к главе 5А).
19. Установите на место узел натяжителя, как указано в параграфе 8.
20. Установите успокоитель цепи, башмак натяжителя и цепь, как указано в параграфе 7.
