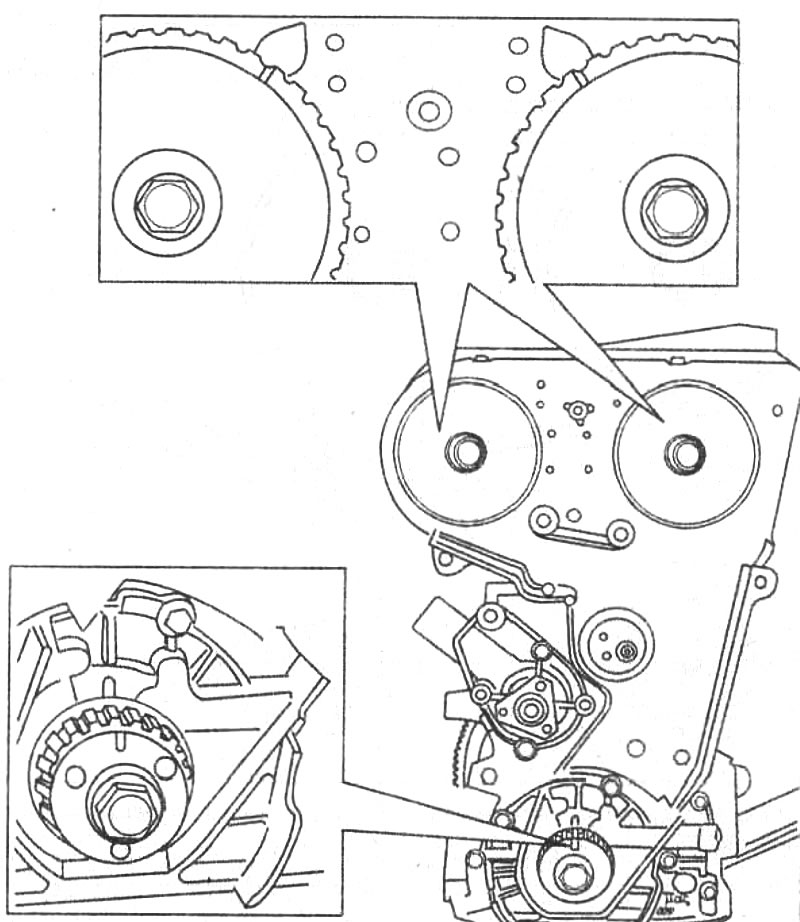

Рис. 2-57. Установочные метки механизма газораспределения в двигателях без уравновешивающих валов

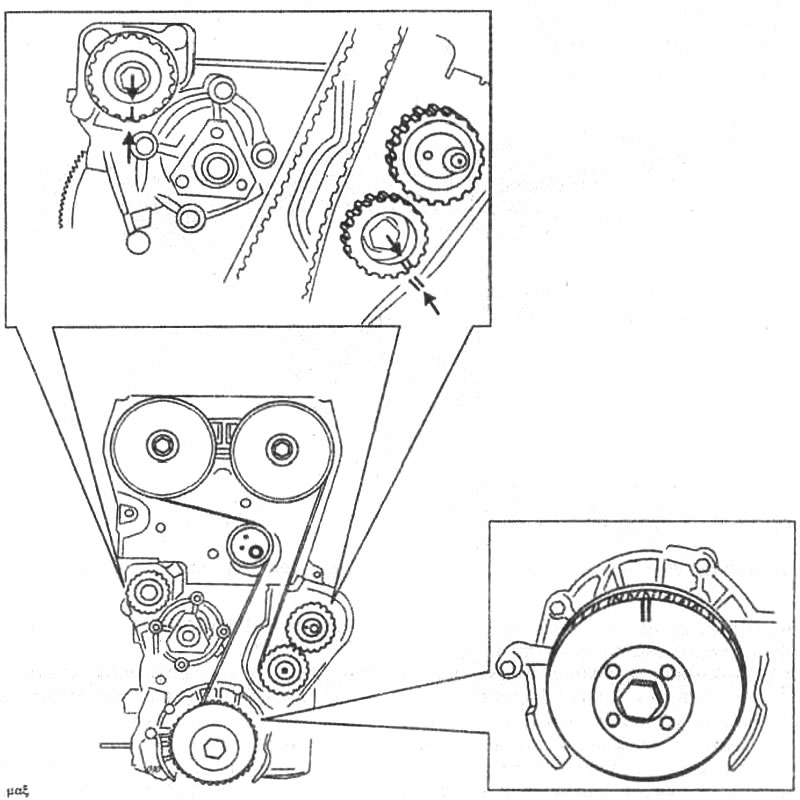

Рис. 2-58. Установочные метки механизма газораспределения на двигателях с уравновешивающими валами
Для установки ремня привода распределительных валов провернуть коленчатый вал так, чтобы совместить метку на зубчатом шкиве вала с меткой на передней крышке блока цилиндров (рис. 2-57). Установить зубчатые шкивы распределительных валов так, чтобы на двигателях без уравновешивающих валов метки на зубчатых шкивах совместились с выступами на головке цилиндров, и на двигателях с уравновешивающими валами — с метками на крышках распределительных валов. В этом положении надеть ремень привода распределительных валов на шкивы.
Повернуть натяжной ролик на оси по часовой стрелке до упора в зубчатый ремень. Соединить приспособления для натяжения зубчатого ремня 186 074 5200 и 186 074 5100. Установить грузик собранного приспособления на метку 100 мм на шкале стержня приспособления. Установить приспособление на натяжной ролик, как показано на рисунке 2-59, затем, надавливая на шарнирный рычаг, установить горизонтально стержень и заблокировать винт крепления шарнира. Повернуть на два оборота коленчатый вал по часовой стрелке и затянуть гайку крепления оси натяжного ролика моментом 4,4 кгс·м.
На двигателях с уравновешивающими валами убедиться, что метка зубчатого шкива привода уравновешивающих валов, расположенного на коленчатом валу, направлена вверх. Установить зубчатые шкивы уравновешивающих валов так, чтобы совместить установочную метку шкива левого вала с меткой на корпусе водяного насоса и установочную метку шкива правого вала с меткой на блоке двигателя (рис. 2-58). В этом положении надеть на шкивы ремень привода уравновешивающих валов. Для натяжения зубчатого ремня применять приспособление для натяжения зубчатого ремня привода распределительных валов, установив грузик приспособления на метку 205 мм на шкале стержня (рис. 2-59). Затянуть гайку крепления оси натяжного ролика моментом 2,3 кгс·м.
Рис. 2-59. Регулировка натяжения зубчатого ремня привода распределительных валов
Установить на место шкив коленчатого вала, переднюю защитную крышку ремня привода распределительных валов и ремень привода генератора и отрегулировать его натяжение, как указано в разделе ''Электрооборудование».
Рис. 2-60. Регулировка натяжения ремня привода уравновешивающих валов
