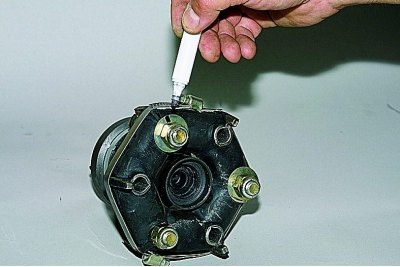

Помечаем расположение муфты относительно фланца,…
…а также число и расположение балансировочных шайб относительно муфты.

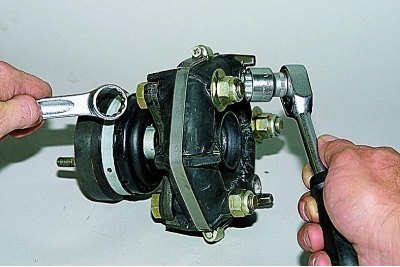

Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

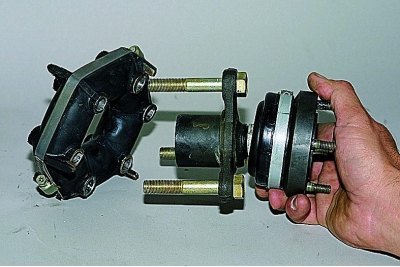

Разъединяем муфту и фланец.

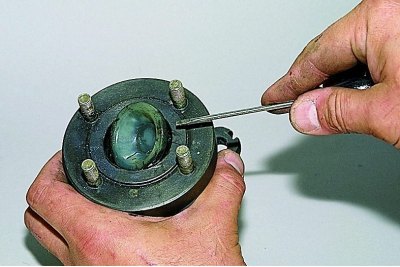

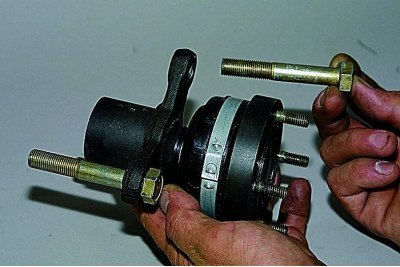

Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

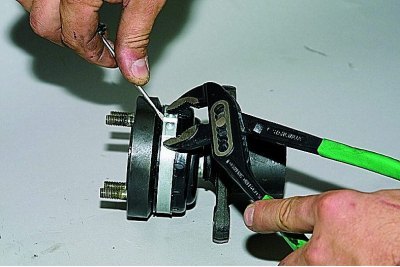

Поддев отверткой, вынимаем пластиковую заглушку.
Сжав хомут раздвижными пассатижами, снимаем его.

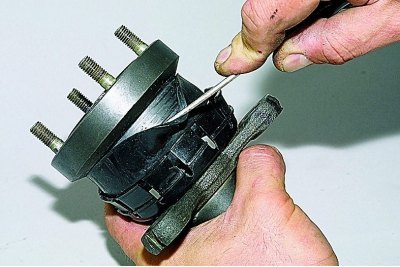

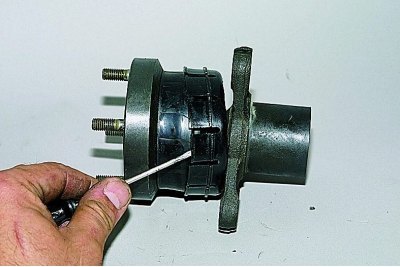

Сдвигаем отверткой пластиковый кожух…
…и снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.

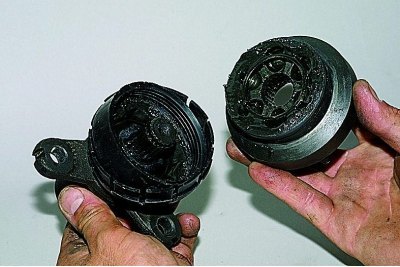

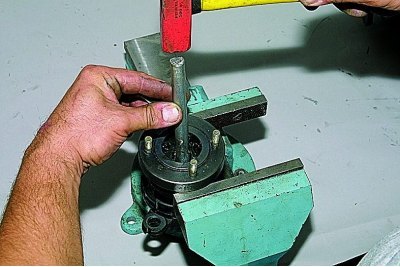

Располагаем корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

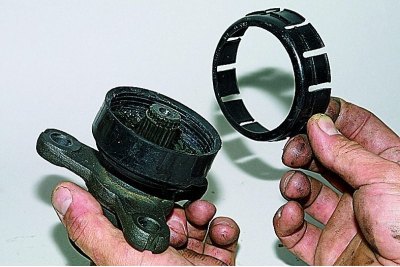

Разъединяем шарнир и фланец.
Стягиваем пластиковый кожух с резинового чехла.

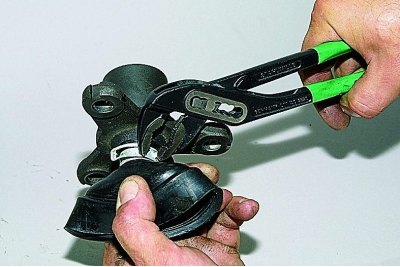

Оттянув резиновый чехол,…

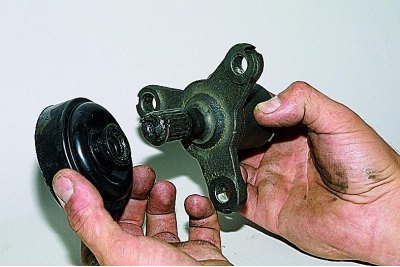

…сжимаем хомут раздвижными пассатижами и снимаем его.
Снимаем резиновый защитный чехол.

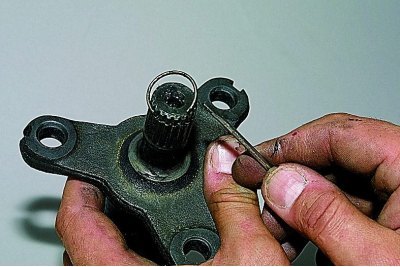

Поддев отверткой, снимаем стопорное кольцо шарнира.
Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в главеПриводы передних колес.
Собираем промежуточный вал в обратной последовательности. В перебранный или новый шарнир закладываем 20 см3 смазки ШРУС-4. Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

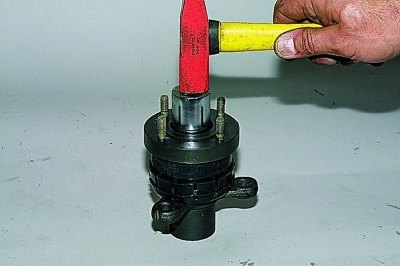

Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира.
[Информация доступна на портале www.Autoinstruction.ru]

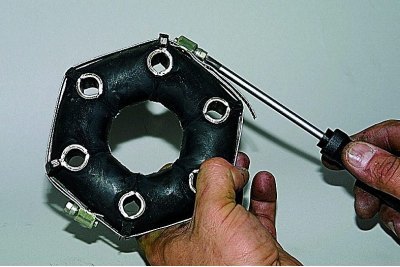

Перед установкой резиновой муфты обжимаем ее хомутом.
Бывшую в употреблении муфту рас-полагаем по меткам относительно фланца. Прежние балансировочные шайбы располагаем по меткам относительно муфты. При установке новой муфты может потребоваться балансировка вала в сборе.
