Устанавливаем колеса в положение прямолинейного движения автомобиля.
В салоне автомобиля…

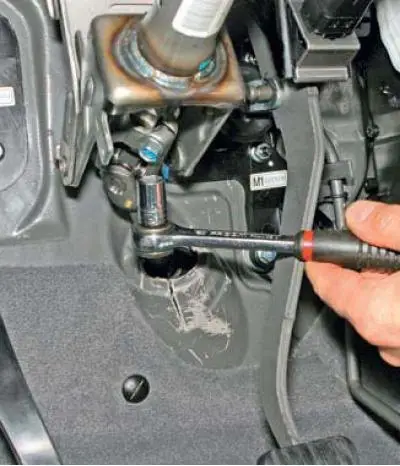

…головкой «на 12» отворачиваем болт клеммного соединения вилки верхнего карданного шарнира промежуточного вала с валом рулевого управления (для наглядности защитный кожух рулевой колонки снят).

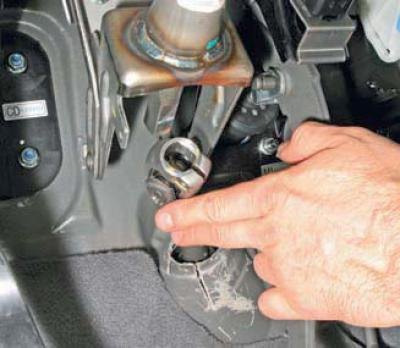

Сдвигаем вилку шарнира с вала рулевого управления.
В моторном отсеке…

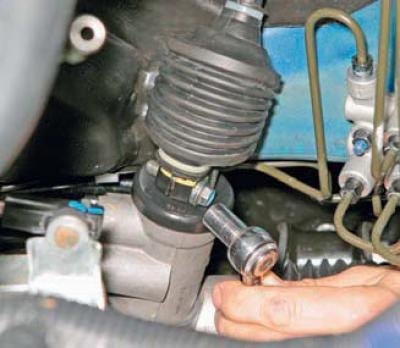

…головкой «на 10» отворачиваем болт клеммного соединения вилки нижнего карданного шарнира промежуточного вала с хвостовиком вала-шестерни рулевого механизма.

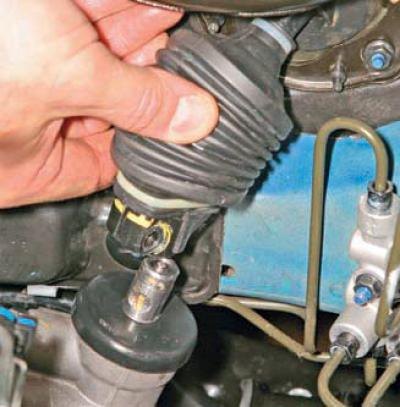

Снимаем вилку карданного шарнира с хвостовика вала-шестерни.
[Источник материала этот сайт AutoInstruction.ru]

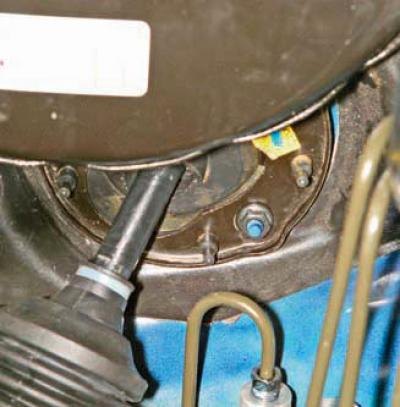

Головкой «на 10» отворачиваем три гайки (две на фото не видны) крепления пластины уплотнителя промежуточного вала к щитку передка.

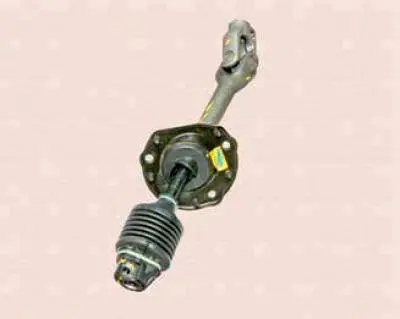

Расположение отверстий под шпильки крепления пластины (для наглядности показано на снятом валу).

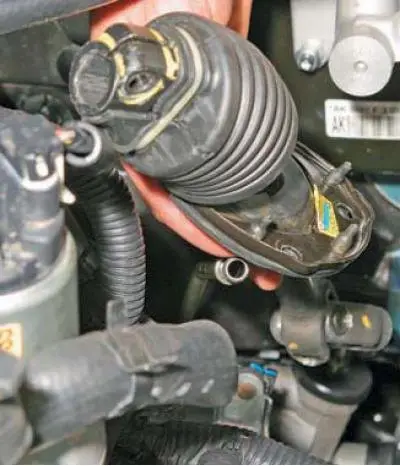

Сняв уплотнитель со шпилек щитка передка, вынимаем промежуточный вал.
Устанавливаем промежуточный вал в обратной последовательности.
Вилки карданных шарниров промежуточного вала располагаем так, чтобы болты клеммных соединений проходили через проточки на валу рулевого управления и на хвостовике вала-шестерни. Болты затягиваем предписанным моментом (см. Приложения).
