Откачиваем жидкость из бачка насоса гидроусилителя рулевого управления.
Снимаем корпус воздушного фильтра (см. Снятие воздушного фильтра).
Снимаем ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).
Показываем замену насоса гидроусилителя на автомобиле с системой, не изменяющей усилие в гидроприводе рулевого управления в зависимости от скорости автомобиля.
Подставляем под насос гидроусилителя емкость для сбора рабочей жидкости.
Сжав пассатижами усики хомута крепления шланга наполнительной магистрали к патрубку насоса, сдвигаем хомут по шлангу…

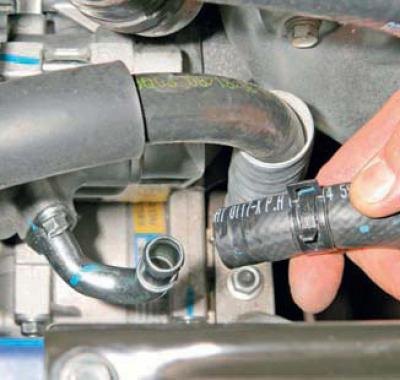

…и снимаем шланг с патрубка насоса.

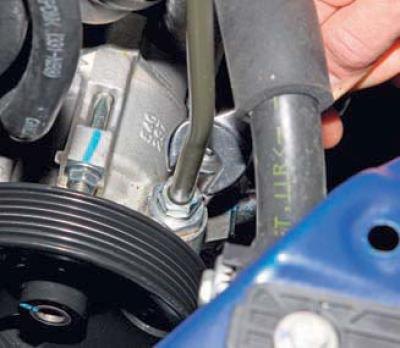

Ключом «на 16» отворачиваем штуцер трубки нагнетательной магистрали… …и выводим наконечник трубки из отверстия штуцера насоса.

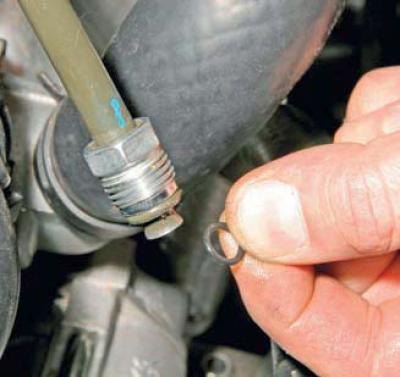

Соединение наконечника трубки со штуцером насоса уплотнено резиновым кольцом.
Подставляем через деревянную проставку под поддон картера двигателя регулируемый по высоте упор и отворачиваем гайку крепления правой опоры силового агрегата к кронштейну блока цилиндров (см. Замена опор силового агрегата).

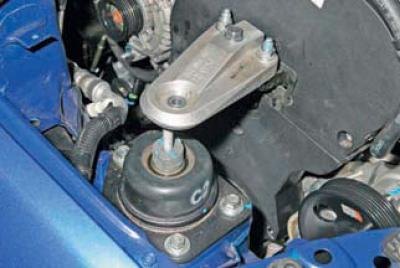

Приподнимаем упором силовой агрегат так, чтобы шпилька подушки правой опоры вышла из отверстия в кронштейне блока цилиндров.

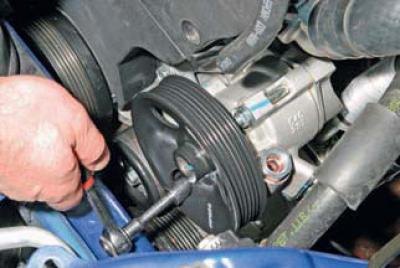

Через отверстия в шкиве насоса головкой «на 12» с удлинителем отворачиваем две гайки крепления насоса к кронштейну навесных агрегатов.

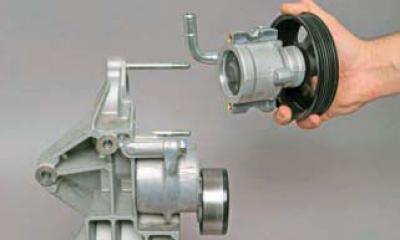

Сдвигаем насос по шпилькам кронштейна навесных агрегатов (для наглядности показано на демонтированном кронштейне)…

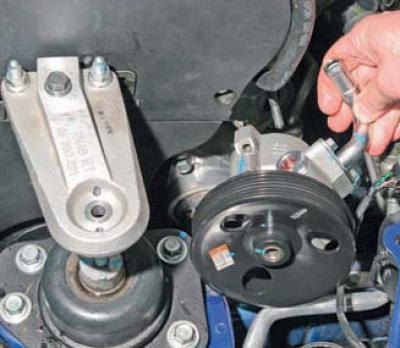

…и извлекаем насос из моторного отсека.
На автомобиле с системой, изменяющей усилие в гидроприводе рулевого управления в зависимости от скорости автомобиля, демонтаж насоса выполняем аналогично. При этом перед снятием насоса гидроусилителя необходимо отсоединить колодку проводов от электромагнитного клапана, расположенного на насосе.
Устанавливаем насос гидроусилителя рулевого управления в обратной последовательности. При повреждении резинового кольца (разрывы, трещины) уплотняющего штуцер трубки нагнетательной магистрали, кольцо необходимо заменить.
Удаляем воздух из гидросистемы (см. Прокачка системы гидроусилителя рулевого управления).
