Проверяем величину износа ремня по положению индикаторной стрелки на корпусе его автоматического натяжителя. Для доступа к натяжителю ремня снимаем воздушный фильтр (см. Снятие воздушного фильтра).
Корпус натяжителя ремня расположен под шкивом насоса гидроусилителя рулевого управления.
Индикаторная стрелка на подвижной части натяжителя должна находится между двумя крайними рисками на неподвижной части его корпуса.
Если индикаторная стрелка опустилась ниже крайней левой риски, то ремень предельно изношен, и его необходимо заменить.
Ремень также необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.
Чтобы снять приводной ремень вспомогательных агрегатов, ослабляем его натяжение.
Для этого…
…накидным ключом «на 14» поворачиваем ролик натяжителя по часовой стрелке за болт его крепления, ослабляя натяжение ремня…

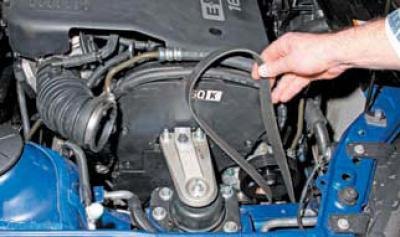

…и снимаем ремень со шкивов генератора, насоса гидроусилителя рулевого управления, компрессора кондиционера и привода вспомогательных агрегатов.
Снять приводной ремень можно снизу автомобиля, но для этого потребуется эстакада или смотровая канава и необходимо демонтировать правый грязезащитный щиток моторного отсека (см. Снятие грязезащитных щитков моторного отсека).
По аналогии с операцией, выполняемой в моторном отсеке, накидным ключом «на 14» поворачиваем ролик натяжителя по часовой стрелке за болт его крепления, ослабляем натяжение ремня и…
…снимаем ремень со шкивов генератора, насоса гидроусилителя рулевого управления, компрессора кондиционера и привода вспомогательных агрегатов.
Текст предоставлен порталом www.autoinstruction.ru
Маркировка приводного ремня (шестиклиновой, длиной 1875 мм).
Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.
