Вам потребуются: торцовая головка «на 8», ключ «на 19», специальное приспособление для установки ремня, нож.
1. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо (см. «Замена колеса»).
2. Снимите правый передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).
3. Снимите защитный кожух ремней приводов вспомогательных агрегатов и компрессора кондиционера, вывернув торцовой головкой «на 8» болты его крепления к двигателю.
4. Снимите ремень привода компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»).
Примечание: Согласно рекомендациям завода-изготовителя ремни приводов вспомогательных агрегатов и компрессора кондиционера для снятия следует разрезать ножом, после чего они приходят в негодность. Это объясняется тем, что оба ремня даже после снятия без повреждения не подлежат повторному использованию, так как рассчитаны только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремней не предусмотрена). Кроме того, замена ремней регламентирована после определенного пробега или срока эксплуатации, поэтому при замене ремня привода вспомогательных агрегатов одновременно следует заменять и ремень привода компрессора кондиционера.
5. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.
6. Протрите чистой ветошью шкивы всех агрегатов, чтобы исключить проскальзывание ремня привода вспомогательных агрегатов при установке.
Текст предоставлен порталом autoinstruction.ru
Рис. 4.7. Установка на шкив водяного насоса приспособления для монтажа ремня привода вспомогательных агрегатов
7. Установите новый ремень привода вспомогательных агрегатов на шкивы коленчатого вала, водяного насоса и насоса гидроусилителя рулевого управления таким образом, чтобы ремень находился на центральной части ручьев шкивов. Установите на шкив водяного насоса приспособление в положение, показанное на рис. 4.7, нажав на него до щелчка, означающего фиксацию приспособления на шкиве.
Предупреждение: Убедитесь, что фиксатор приспособления для монтажа ремня привода вспомогательных агрегатов, защелкнувшись на шкиве, четко закрепил приспособление. В противном случае ремень при установке будет поврежден.
Рис. 4.8. Установка приспособления для монтажа ремня привода вспомогательных агрегатов и ремня в исходное положение перед монтажом ремня
8. Снимите ремень со шкива водяного насоса и установите его на шкив генератора. Поверните приспособление для монтажа ремня против часовой стрелки в положение, показанное на рис. 4.8, и заведите ремень за лапку приспособления.
Предупреждение: Убедитесь, что ремень правильно установлен на монтажное приспособление, иначе при установке он будет поврежден.
9. Включите I передачу в механической коробке передач (или установите селектор автоматической коробки в положение «P» – стоянка) и затормозите автомобиль стояночным тормозом, чтобы зафиксировать коленчатый вал двигателя от проворачивания.

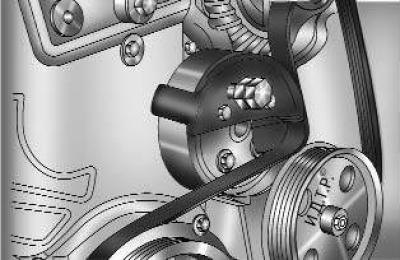

Рис. 4.9. Монтаж ремня привода вспомогательных агрегатов на шкив водяного насоса
10. Поворачивайте приспособление для монтажа ремня за установленный в нем болт по часовой стрелке (рис. 4.9) до момента надевания ремня на шкив водяного насоса (в этот момент натяжение ремня ослабнет).
Предупреждение: Проследите за тем, чтобы монтажное приспособление не было зажато между ремнем и шкивом водяного насоса, иначе ремень будет поврежден.
11. Поддев большой отверткой или монтажной лопаткой, сдвиньте монтажное приспособление со шкива водяного насоса, преодолев сопротивление его фиксатора.
12. Установите рычаг коробки передач в нейтральное положение.
13. Проверните коленчатый вал ключом «на 19» за болт крепления его шкива примерно на 90° в такое положение, чтобы монтажное приспособление не было зажато ремнем, и снимите его.
Примечание: Приспособление для монтажа ремня привода вспомогательных агрегатов одноразового использования, так как при монтаже деформируется.
14. Проверните коленчатый вал двигателя на два оборота и проверьте правильность расположения ремня в ручьях шкивов. При необходимости повторите установку ремня.
15. Установите ремень привода компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»).
16. Установите детали в порядке, обратном снятию.
