Вывешиваем и снимаем колесо со стороны заменяемого наконечника. Надежно фиксируем автомобиль на подставке заводского изготовления. Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику.
Показываем замену наконечника левой рулевой тяги, наконечник правой рулевой тяги заменяем аналогично.

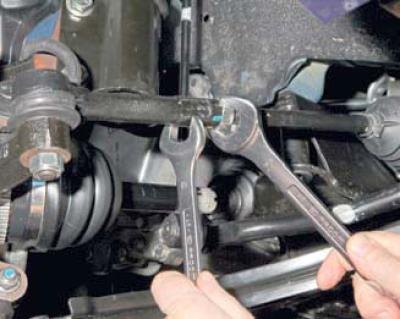

Ключом «на 22» ослабляем затяжку контргайки наконечника рулевой тяги, удерживая наконечник от проворачивания ключом «на 19».
Источник статьи доступен на сайте www.autoinstruction.ru

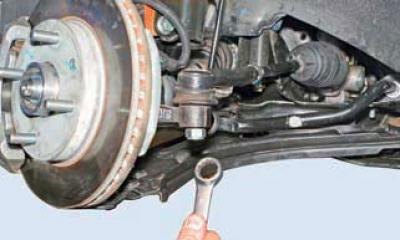

Накидным ключом или головкой «на 19» отворачиваем гайку крепления пальца шарового шарнира наконечника к рычагу поворотного кулака.

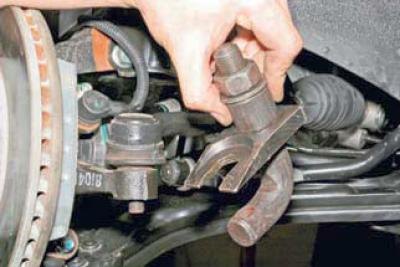

С помощью съемника выпрессовываем палец шарового шарнира наконечника из проушины рычага поворотного кулака. При отсутствии съемника слегка поджимаем палец шарового шарнира регулируемым упором.

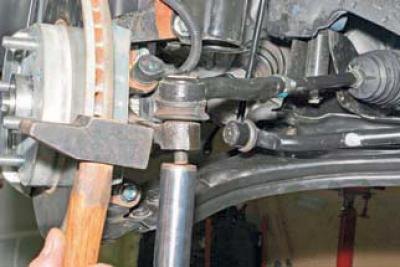

Нанося удары молотком по проушине рычага…

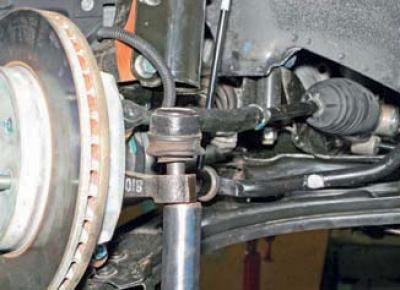

…выпрессовываем из неё палец шарового шарнира.

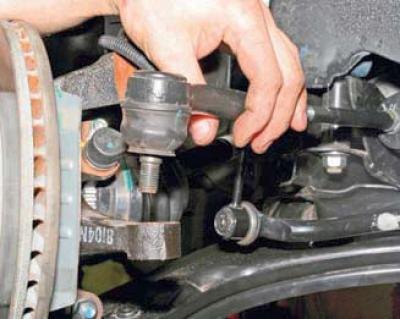

Отводим наконечник с тягой в сборе в сторону от поворотного кулака.
Если пыльник шарового шарнира наконечника поврежден, а сам шарнир находится в удовлетворительном состоянии (нет люфта и заеданий), то можно заменить только пыльник. Для этого вынимаем его стопорное кольцо и снимаем пыльник.
Еще раз проверяем состояние шарнира, перемещая его палец в разные стороны. При необходимости вкладываем в шарнир пластичную смазку и устанавливаем новый пыльник.
Если же шарнир наконечника вышел из строя — наконечник следует заменить.
Перед снятием наконечника маркером помечаем его положение относительно тяги или подсчитываем количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке наконечника длина рулевой тяги в сборе с наконечником осталась бы прежней, что позволит приблизительно сохранить угол схождения колеса.
Вращая наконечник против часовой стрелки, сворачиваем его с рулевой тяги.
Наконечники левой и правой рулевых тяг невзаимозаменяемые.
На рычаге наконечника левой рулевой тяги нанесена метка «L», а на рычаге наконечника правой рулевой тяги — «R».
Устанавливаем наконечник рулевой тяги в обратной последовательности.
Наворачиваем наконечник на тягу до помеченного положения или считая число оборотов, определенное при снятии наконечника. Затягиваем контргайку наконечника предписанным моментом (см. Приложения).
Самоконтрящуюся гайку крепления пальца шарового шарнира наконечника заменяем новой и затягиваем предписанным моментом (см. Приложения).
После установки наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания.
Перед регулировкой углов схождения колес необходимо снять хомут крепления чехла рулевого механизма на рулевой тяге.
При ослабленной затяжке контргайки наконечника тяги…

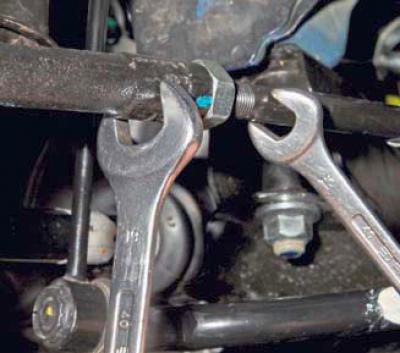

…вращаем ключом «на 13» рулевую тягу за шестигранник, регулируя угол схождения колес.
Длины обеих рулевых тяг в сборе с наконечниками должны быть одинаковы.
После регулировки затягиваем контргайку наконечника тяги.
