Снимаем карбюратор (см. Снятие карбюратора с двигателя) и клапан рециркуляции (см. Снятие узлов системы рециркуляции отработавших газов).

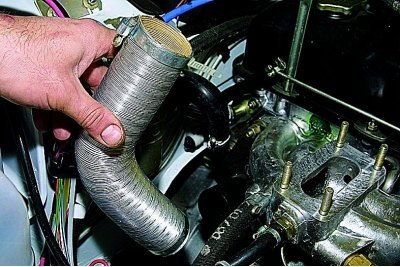

Ослабив хомут крепления, снимаем гофрированный шланг с патрубка заборника подогретого воздуха.

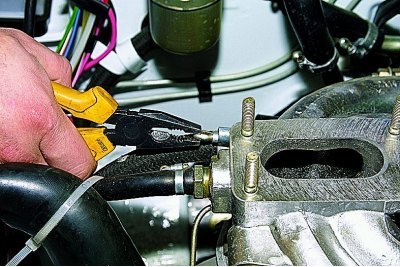

Пассатижами ослабляем хомут крепления шланга вакуумного усилителя тормозов...

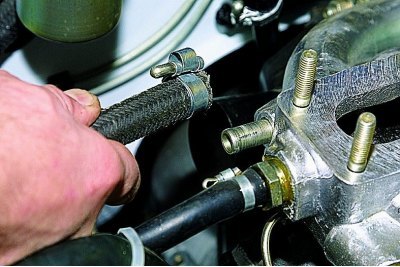

...и снимаем шланг с патрубка впускной трубы.

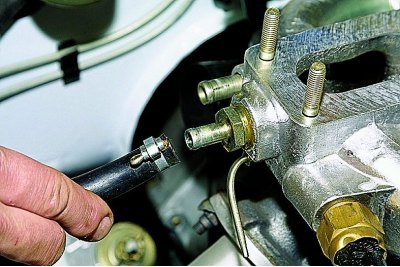

Ослабив хомут крепления,...
...отсоединяем шланг отвода охлаждающей жидкости от патрубка впускной трубы.

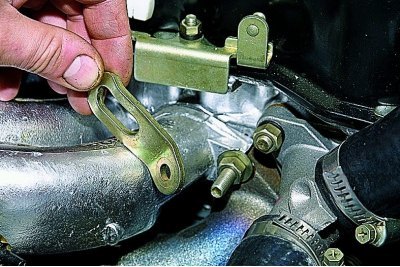

Головкой «на 13» отворачиваем гайку крепления переднего рыма двигателя...
...и снимаем рым.

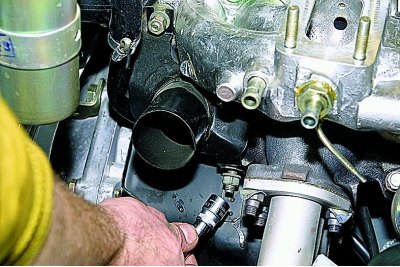

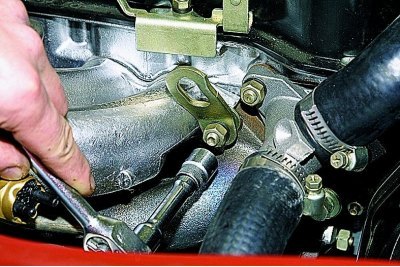

Головкой «на 13» отворачиваем гайку нижнего крепления заборника подогретого воздуха...
...и гайку верхнего крепления.

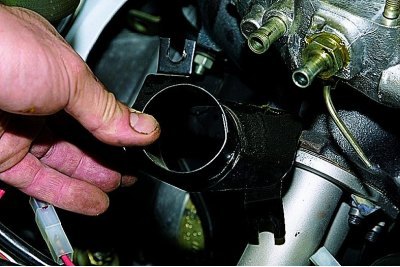

Снимаем заборник подогретого воздуха.

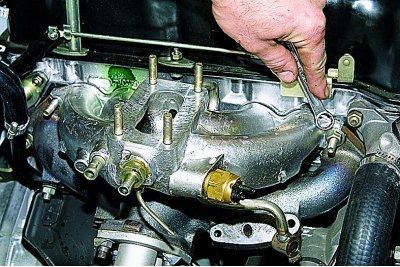

Накидным ключом «на 13» отворачиваем две крайние гайки крепления впускной трубы (по одной с каждой стороны) к головке блока цилиндров.
Головкой «на 13» с удлинителем отворачиваем три гайки среднего крепления впускной трубы.
Снимаем впускную трубу со шпилек головки блока цилиндров.
Для демонтажа трубки системы рециркуляции отработавших газов...

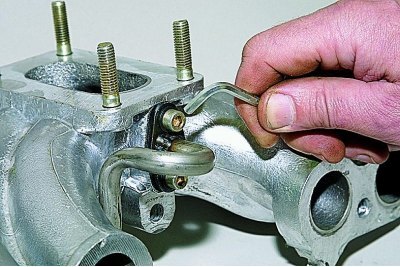

...шестигранником «на 5» отворачиваем два винта крепления фланца трубки к впускной трубе.

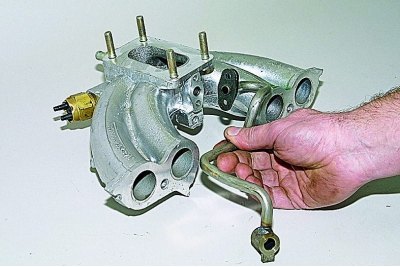

Снимаем трубку рециркуляции.

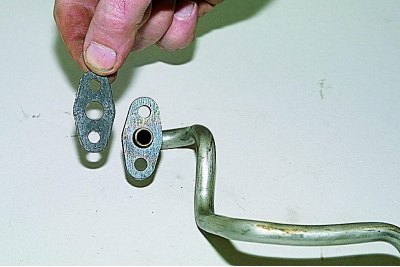

Соединение уплотнено прокладкой.
Перед снятием выпускного коллектора отсоединяем от него приемную трубу (см. Снятие приемной трубы).
Источник доступен на веб-сайте [AutoInstruction.ru]

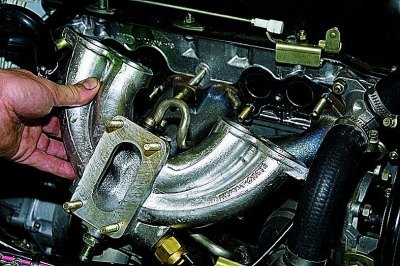

Операции по демонтажу выпускного коллектора и прокладок аналогичны соответствующим операциям на впрысковом двигателе (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).
Только на карбюраторном двигателе, в отличие от впрыскового, отсутствует средняя гайка крепления выпускного коллектора, а уплотнительная прокладка состоит из двух частей.
Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старых прокладок и нагара.
Перед установкой новых прокладок наносим на них тонкий слой герметика в зоне выходных отверстий охлаждающей жидкости из головки блока цилиндров.
Шпильки головки блока цилиндров смазываем графитовой смазкой.
