Модели 316i, 318i
Снятие
1. Отсоедините приемную трубу от выпускного коллектора, обратитесь к Разделу Снятие и установка впускного трубопровода.
2. Отверните два болта крепления трубопровода для подачи воздуха в выпускной коллектор.
3. Отверните болты крепления и снимите выпускной коллектор с головки цилиндров.
Установка
4. Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.
5. Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.
6. Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.
7. Закрепите трубопровод подачи воздуха с новой прокладкой на выпускном коллекторе.
8. Закрепите приемную трубу с новым уплотнением моментом 30 Н·м на выпускном коллекторе.
Модели 320d
Снятие
9. Снимите фильтрующий элемент воздушного фильтра двигателя, обратитесь к Разделу Замена фильтрующего элемента воздушного фильтра.

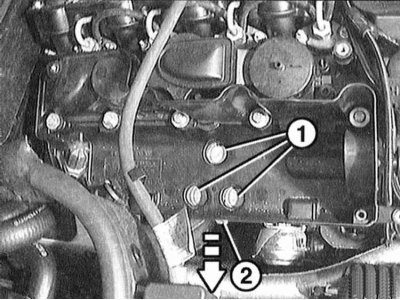

10. Снимите крышки болтов крепления турбокомпрессора в точках -1-.
11. Снимите вниз экран у планки -2- (стрелка на иллюстрации).
12. Отверните болты крепления турбокомпрессора к выпускному коллектору через три отверстия.
13. Отверните два болта крепления трубопровода рециркуляции отработавших газов от выпускного коллектора.
14. Отверните гайки крепления и снимите выпускной коллектор с головки цилиндров.
Установка
15. Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.
[Смотрите оригинал на указанном сайте: autoinstruction.ru]
16. Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.
17. Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.
18. Закрепите трубопровод для подачи воздуха с новой прокладкой на выпускном коллекторе.
19. Закрепите турбокомпрессор с новой прокладкой моментом 45 Н·м к выпускному коллектору.
20. Вставьте сбоку к планке -2- экран.
21. Поставьте на место крышки болтов крепления турбокомпрессора к корпусу воздушного фильтра.
22. Установите фильтрующий элемент воздушного фильтра двигателя, обратитесь к Разделу Замена фильтрующего элемента воздушного фильтра.
Модели 320i, 323i, 328i
Снятие
Вследствие ограниченного пространства правая опора двигателя должна сниматься с применением приспособления. Для этого двигатель должен приподниматься краном.
23. Снимите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
24. Снимите датчики кислорода с обоих выпускных коллекторов, обратитесь к Разделу Снятие и установка датчика кислорода.
25. Отверните гайки крепления и снимите приемную трубу с выпускного коллектора, обратитесь к Разделу Снятие и установка системы выпуска.
26. Приподнимите двигатель краном за переднюю проушину. Если крана в наличии нет, проденьте трос через проушину. Введите под трос прочную трубу и поставьте ее на две опоры.

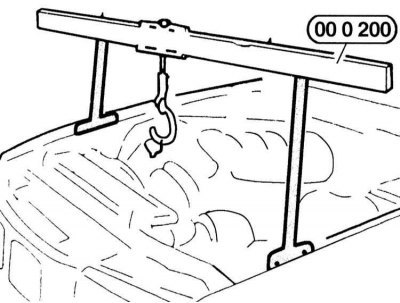

Установите приспособление BMW 00 0 200 слева и справа на опоры крыльев и закрепите их болтами. Имеется также другое приспособление: KLANN № KL-0205-3US.
27. Приподнимите двигатель подъемником примерно на 5 мм, чтобы разгрузить опоры двигателя.
28. Снимите усилитель передней части автомобиля, обратитесь к Разделу Снятие и установка балки передней подвески.
29. Отверните болты крепления правой опоры двигателя с кронштейном от кузова и двигателя.
30. Отсоедините сначала передний, а затем задний выпускной коллектор от головки цилиндров.
Установка
31. Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.
32. Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.
33. Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.
34. Закрепите приемную трубу с новым уплотнением моментом 30 Н·м на выпускном коллекторе.
35. Закрепите правую опору двигателя и кронштейн, приведенными в Спецификациях усилиями. Опустите двигатель, уберите кран.
36. Установите усилитель передней части автомобиля, обратитесь к Разделу Снятие и установка балки передней подвески.
37. Установите датчики кислорода на оба выпускных коллектора, обратитесь к Разделу Снятие и установка датчика кислорода.
38. Установите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
39. Закрепите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
