Снятие

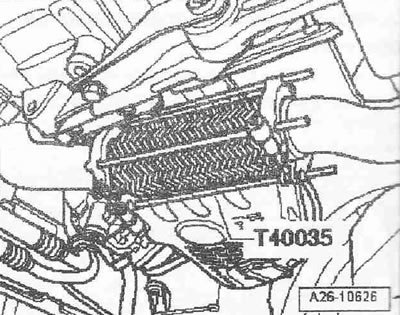

Снять капот двигателя. Снять шумоизолирующий кожух, ослабить для этого крепёжные детали. Разъёмный элемент защитить фиксатором -Т40035- от изгиба.

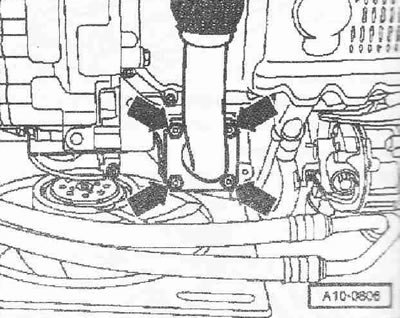

Выкрутить болты -стрелки- крепление приёмной трубы к выпускному коллектору.

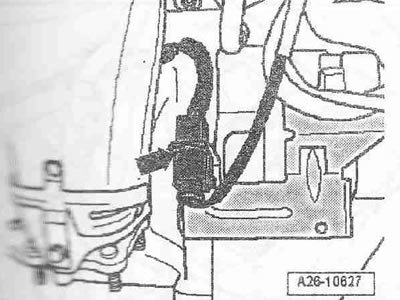

Извлечь штекерное соединение -стрелы лямбда-зонда -G39- из держателя и разъед. нить его.
[Оригинал можно просмотреть на сайте autoinstruction.ru]

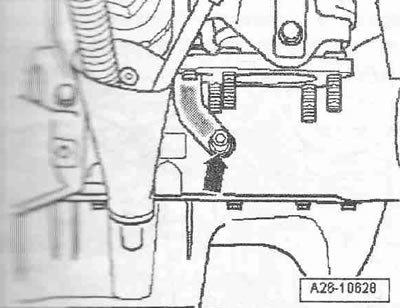

Выкрутить болт -стрелка- для кронштейна выпускного коллектора.

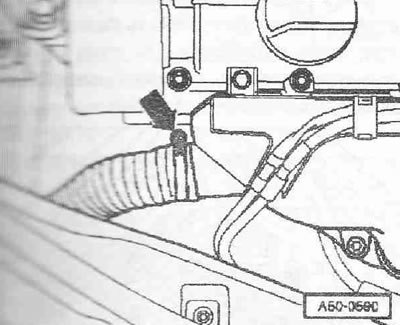

Снять шланг для предварительного нагрева всасываемого воздуха с теплозащитного экрана -стрелка-.

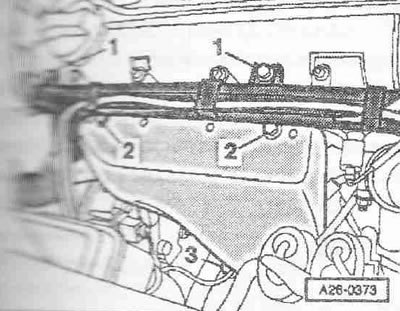

Выкрутить болты -1- и снять проводку с блока подшипников распредвалов. Выкрутить болты -2- и -3- и снять теплозащитный экран.

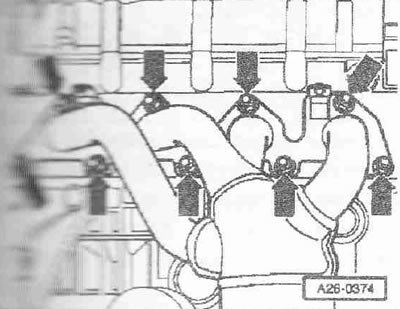

Открутить гайки -стрелки- и снять выпускной коллектор.
Установка
Установка в обратном порядке, при этом необходимо заменить прокладку и самоконтрящиеся гайки. Установить приемную трубу с катализатором.
