Внимание! Работу проводим в случае выхода из строя одной или нескольких гидроопор рычагов привода клапанов.
Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

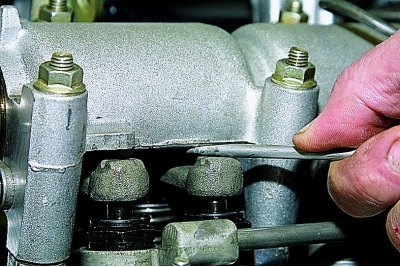

Для оценки состояния гидроопоры вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.
При этом кулачок распределительного вала должен быть обращен к рычагу привода клапана «затылком» (клапан закрыт).
Опираясь отверткой о корпус подшипников, давим через рычаг на гидроопору. В нормальном состоянии гидроопора должна прожиматься со значительным усилием. Если же усилие невелико, гидроопору необходимо заменить. Для этого снимаем распределительный вал и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя).

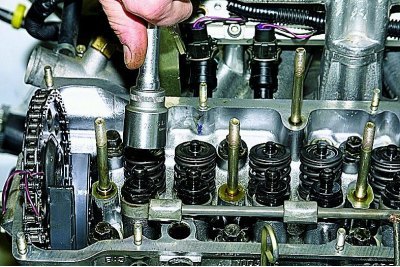

Головкой «на 24» отворачиваем гидроопору рычага привода клапана...

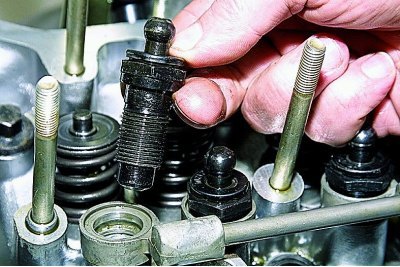

... и вынимаем ее.
Таким же образом демонтируем гидроопоры рычагов других клапанов.

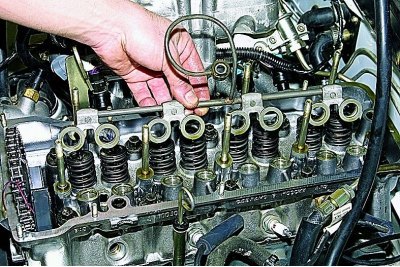

Снимаем рамку подачи масла к гидроопорам.
Сдвигаем с трубки рамки маслоподводящую втулку гидроопор...
... и снимаем ее.
(Весь материал скопирован с сайта: autoinstruction.ru)

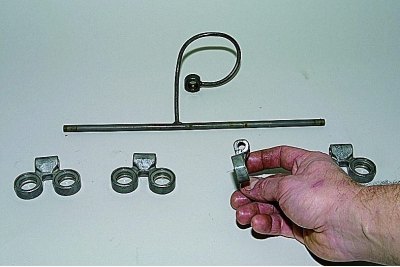

Аналогично снимаем еще три
маслоподводящие втулки гидроопор.

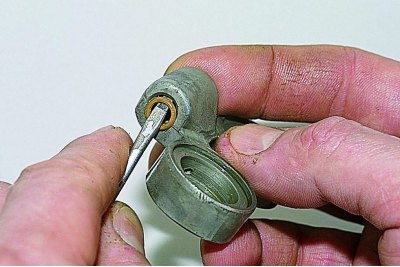

Герметичность соединения трубки рамки и маслоподводящих втулок обеспечивается резиновыми уплотнительными кольцами, установленными во втулках. В крайних втулках установлено по одному уплотнительному кольцу, в других – по два. Для замены уплотнительного кольца поддеваем его отверткой...
... и извлекаем из втулки.
Перед сборкой очищаем, промываем бензином и продуваем сжатым воздухом каналы в трубке и маслоподводящих втулках рамки. Устанавливаем новые уплотнительные кольца во втулки и смазываем их моторным маслом. Аккуратно, чтобы не повредить кольца, надеваем втулки на трубку.
Перед вворачиванием гидроопор рычагов клапанов...

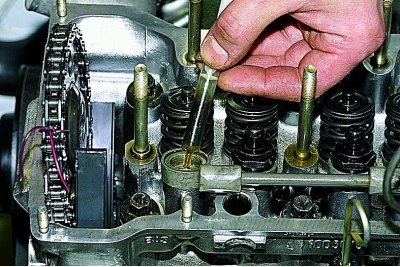

... шприцем откачиваем масло из гнезд гидроопор в головке блока цилиндров.
