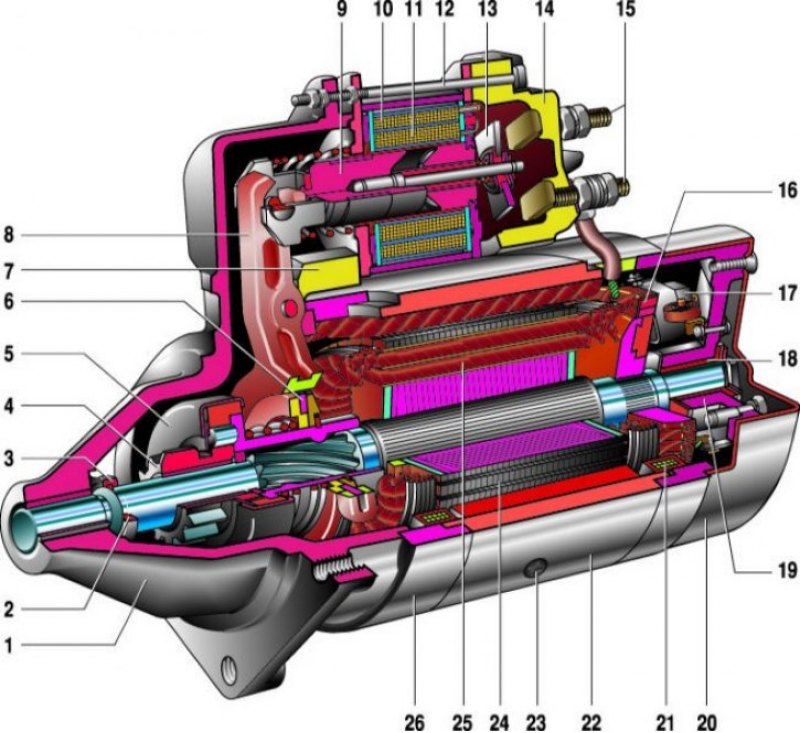

Стартер 35.3708 в сборе: 1 – крышка со стороны привода; 2 – стопорное кольцо; 3 – ограничительное кольцо; 4 – шестерня привода; 5 – обгонная муфта; 6 – поводковое кольцо; 7 – резиновая заглушка; 8 – рычаг привода; 9 – якорь реле; 10 – удерживающая обмотка тягового реле; 11 – втягивающая обмотка тягового реле; 12 – стяжной болт реле; 13 – контактная пластина; 14 – крышка реле; 15 – контактные болты; 16 – коллектор; 17 – щетка; 18 – втулка вала якоря; 19 – крышка, со стороны коллектора; 20 – кожух; 21 – шунтовая катушка обмотки статора; 22 – корпус; 23 – винт крепления полюса статора; 24 – якорь; 25 – обмотка якоря; 26 – промежуточное кольцо.

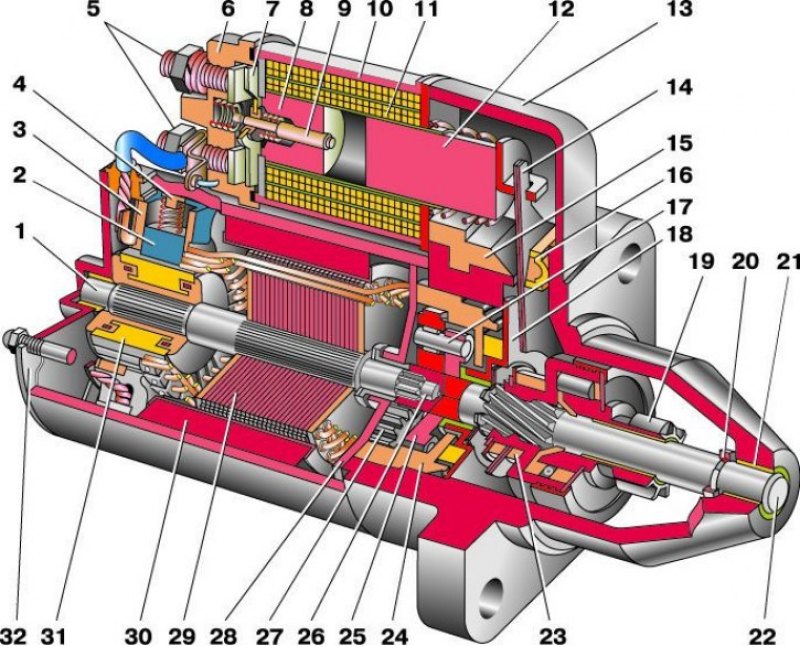

Стартер 5722.3708 в сборе: 1 – вал якоря; 2 – «положительная» щетка; 3 – щеткодержатель; 4 – скоба; 5 – контактные болты; 6 – тяговое реле; 7 – контактная пластина; 8 – сердечник тягового реле; 9 – шток тягового реле; 10 – удерживающая обмотка; 11 – втягивающая обмотка; 12 – якорь реле; 13 – передняя крышка; 14 – рычаг привода; 15 – кронштейн рычага; 16 – прокладка; 17 – ось планетарной шестерни; 18 – опора вала привода с вкладышем; 19 – обгонная муфта; 20 – ограничительное кольцо; 21 – втулка передней крышки; 22 – вал привода; 23 – кольцо отводящее; 24 – шестерня с внутренними зубьями; 25 – водило; 26 – центральная (ведущая) шестерня; 27 – сателлит; 28 – опора вала якоря с вкладышем; 29 – сердечник якоря; 30 – постоянный магнит; 31 – коллектор; 32 – задняя крышка с втулкой.

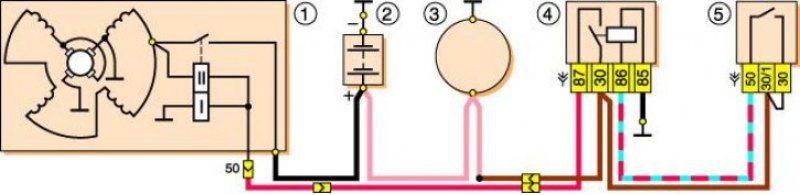

Схема соединений стартера: 1 – стартер; 2 – аккумуляторная батарея; 3 – генератор; 4 – реле включения стартера; 5 – выключатель зажигания.
Стартер 35.3708 – четырехщеточный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле.
Техническая характеристика стартера 35.3708
| Номинальная мощность, кВт | 1,3 |
| Потребляемый ток при максимальной мощности, не более, А | 290±10 |
| Потребляемый ток в заторможенном состоянии, не более, А | 550 |
| Потребляемый ток в режиме холостого хода, не более, А | 60 |
В корпусе стартера винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (последовательными) и одной шунтовой (параллельной). Корпус вместе с крышками стянут двумя болтами. Якорь – с торцевым коллектором. Задний конец вала якоря вращается в металлокерамической втулке, запрессованной в крышку со стороны коллектора, а передний конец – во втулке, запрессованной в крышку со стороны привода.
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение через дополнительное реле типа 113.3747-10 подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.
Напряжение срабатывания тягового реле должно быть не более 9 В при (20±5)°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется при осмотре после разборки стартера. Неисправное реле заменяют.
На части двигателей установлен стартер 5722.3708 – четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
Техническая характеристика стартера 5722.3708
| Номинальная мощность, кВт | 1,55 |
| Потребляемый ток при максимальной мощности, не более, А | 375 |
| Потребляемый ток в заторможенном состоянии, не более, А | 700 |
| Потребляемый ток в режиме холостого хода, не более, А | 80 |
К стальному корпусу стартера приклеены четыре постоянных магнита, изнутри каждый дополнительно закреплен развальцованной алюминиевой втулкой. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением (эпициклической).
На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения.
Устройство и работа тягового реле и схема подачи электропитания аналогичны стартеру 35.3708.
