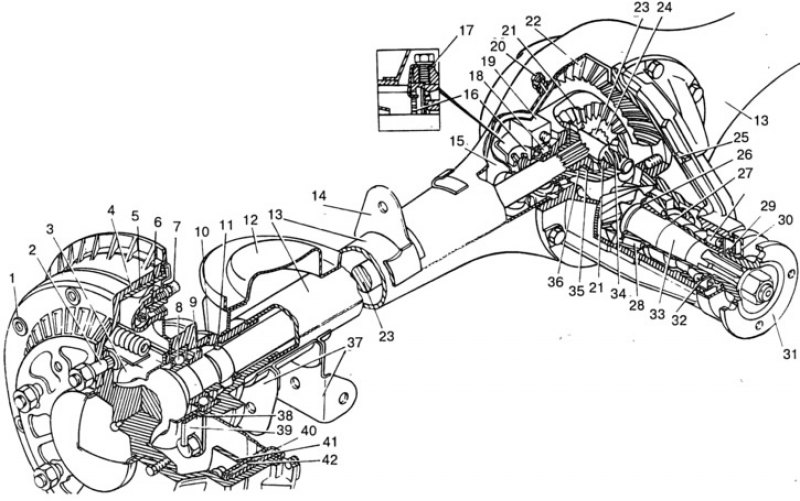

Рис. 3-54. Задний мост: 1 - декоративный колпак; 2 - болт крепления тормозного барабана и колеса; 3 - маслоотражатель подшипника полуоси; 4 - тормозной барабан; 5 - чугунное кольцо барабана; 6 - колесный цилиндр заднего тормоза; 7 - штуцер для прокачки тормозов, 6 - подшипник полуоси; 9 - запорное кольцо подшипника; 10 - фланец балки заднего моста; 11 - сальник; 12 - чашка пружины подвески; 13 - балка заднего моста; 14 - кронштейн крепления верхней продольной штанги задней подвески; 15 - направляющая полуоси; 16 - регулировочная гайка подшипника дифференциала; 17 - стопорная пластина гайки: 18 - подшипник коробки дифференциала; 19 - крышка подшипника; 20 - сапун; 21 - сателлит; 22 - ведомая шестерня главной передачи; 23 - полуось; 24 - шестерня полуоси; 25 - картер редуктора заднего моста; 26 - регулировочное кольцо; 27 - распорная втулка подшипников; 28 -подшипники ведущей шестерни; 29 - сальник ведущей шестерни; 30 - грязеотражатель; 31 - фланец; 32 - маслоотражатель; 33 - ведущая шестерня главной передачи; 34 - ось сателлитов; 35 - опорная шайба шестерни полуоси; 36 - коробка дифференциала; 37 - кронштейн крепления деталей подвески; 38 - пластина крепления подшипника полуоси; 39 - держатель болтов крепления пластины; 40 - щит заднего тормоза; 41 - колодка заднего тормоза; 42 - накладка тормозной колодки.
