Снятие
Установите автомобиль над осмотровой канавой или на подъемник, поставьте упоры под передние колеса и вывесите задний мост с одной или с двух сторон. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи.
Снимите передний коврик пола и наружные чехлы с рычагов раздаточной коробки и коробки передач. Снимите крышки люков рычагов и уплотнители. Отверните рукоятки с рычагов раздаточной коробки.
Нажмите вниз на стержень 27 (рис. 3-12) рычага и отверткой или каким-либо другим заостренным инструментом выньте запорную втулку 31 из канавки на стержне рычага; снимите стержень.
Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.
Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря.
Отцепите оттяжную пружину 1 (рис. 3-13) от вилки 5 выключения сцепления и выньте шплинт 4 из толкателя 6. Отсоедините рабочий цилиндр 8 от картера сцепления. При этом цилиндр 8, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле, что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления.
Рис. 3-13. Привод выключения сцепления: 1 - оттяжная пружина вилки; 2 - контргайка; 3 - регулировочная гайка; 4 - шплинт; 5 - вилка выключения сцепления; 6 - толкатель; 7 - болт крепления рабочего цилиндра; 8 - рабочий цилиндр привода выключения сцепления.
Наденьте на эластичную муфту 3 (рис. 3-14) хомут 2 (А.70025) и затяните его. Это облегчит снятие и последующую установку эластичной муфты. Отверните гайки 1 и, прокручивая промежуточный карданный вал, удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

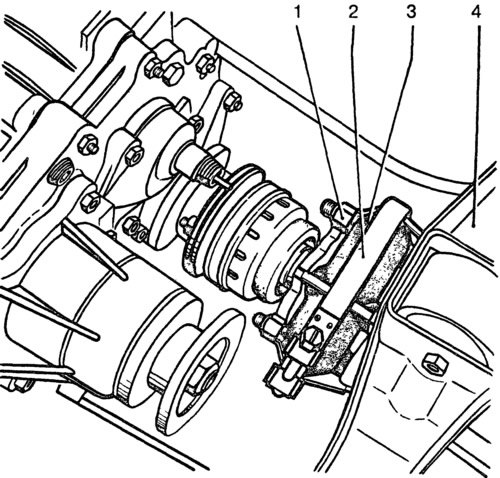

Рис. 3-14. Эластичная муфта соединения карданного вала с коробкой передач: 1 - гайки крепления фланца карданного вала к эластичной муфте; 2 - хомут А.70025; 3 - эластичная муфта; 4 - поперечина задней подвески двигателя.
Отсоедините гибкий вал спидометра от привода спидометра на раздаточной коробке.
Отсоедините фланцы карданных валов привода переднего и заднего мостов от фланцев валов раздаточной коробки. Опустите и отведите в сторону карданные валы привода мостов.
Отверните болты крепления кронштейнов раздаточной коробки к кузову и снимите ее вместе с карданным валом.
Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его. Отверните болты крепления крышки картера сцепления.
Отсоедините опору задней подвески двигателя от поперечины 4 (рис. 3-14), а затем снимите поперечину, поддерживая коробку передач снизу.
Поставьте под картер коробки передач домкрат, подставку или другую подходящую опору. Шарнирным торцовым ключом А.55035 отверните болты крепления и снимите коробку передач вместе с картером сцепления, сместив ее к задней части автомобиля так, чтобы извлечь первичный вал коробки передач из переднего подшипника и из ступицы ведомого диска.
Внимание: При снятии или установке коробки передач запрещается опирать конец первичного вала на упорный фланец нажимной пружины сцепления, чтобы не деформировать соединительные пластины сцепления.
Установка
Установка коробки передач проводится в порядке, обратном снятию. Перед установкой нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевой конец первичного вала и отцентрируйте оправкой А.70081 ведомый диск сцепления (рис. 3-4).
