Сборку двигателя производите следующим образом.

Установите на стенд чистый блок и заверните в него отсутствующие шпильки.

Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта устанавливайте новые сальники коленчатого вала.

Уложите в гнездо среднего подшипника и в его крышку вкладыши без канавки на внутренней поверхности. В остальные гнезда блока цилиндров уложите вкладыши с канавкой, а в соответствующие крышки - вкладыши без канавки.

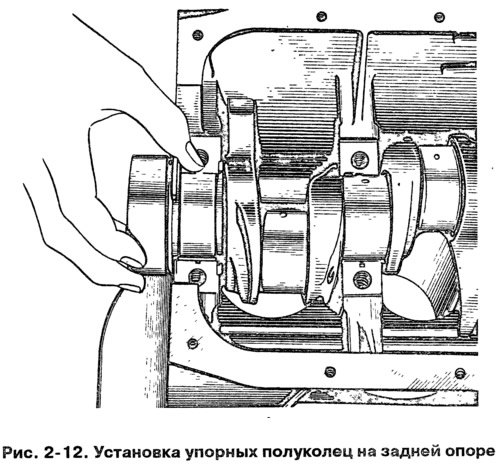

Уложите в коренные подшипники коленчатый вал и вставьте в гнезда задней опоры два упорных полукольца (рис. 2-12).

Уложите в коренные подшипники коленчатый вал и…


Внимание: Полукольца должны быть обращены канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесен антифрикционный слой). С передней стороны задней опоры ставьте сталеалюминиевое полукольцо, а с задней стороны -металлокерамическое (желтого цвета).

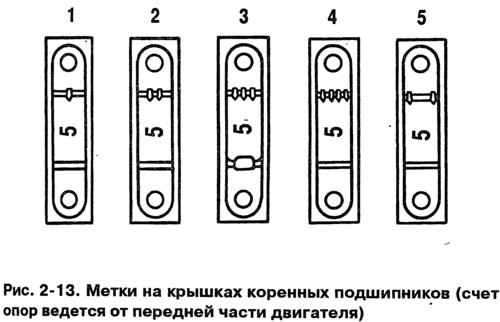

Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности (рис. 2-13). Затяните болты крепления крышек.

Установите крышки коренных подшипников в…

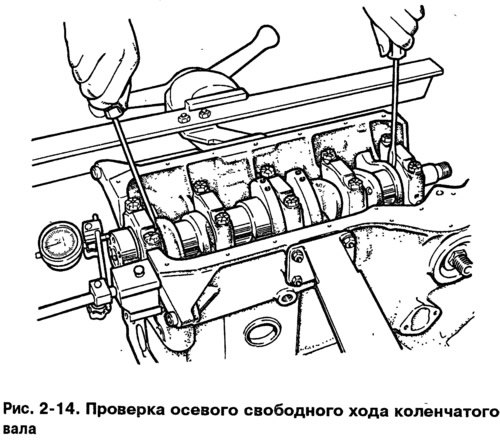

Проверьте осевой свободный ход коленчатого вала. Для этого установите индикатор на магнитной подставке и вставьте концы двух отверток, как показано на рис. 2-14. Перемещая вал отвертками, замерьте индикатором осевой свободный ход вала. Он должен быть в пределах 0,06-0,26 мм. Если свободный ход больше, то приведите его в норму, заменив старые полукольца новыми или установив полукольца увеличенной толщины.



Проверьте осевой свободный ход коленчатого вала.…

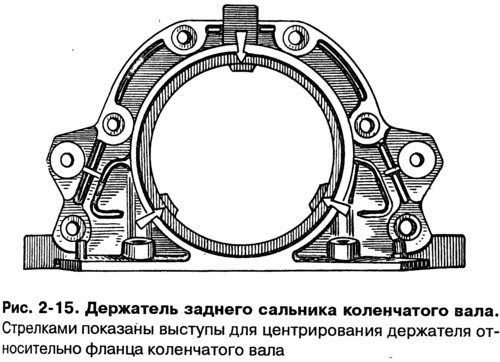

Наденьте на фланец коленчатого вала прокладку держателя заднего сальника, а в гнезда держателя (рис. 2-15) вложите болты крепления передней крышки картера сцепления. Наденьте держатель с сальником на оправку 41.7853.4011 и, передвинув его с оправки на фланец коленчатого вала, прикрепите к блоку цилиндров.

Наденьте на фланец коленчатого вала прокладку…

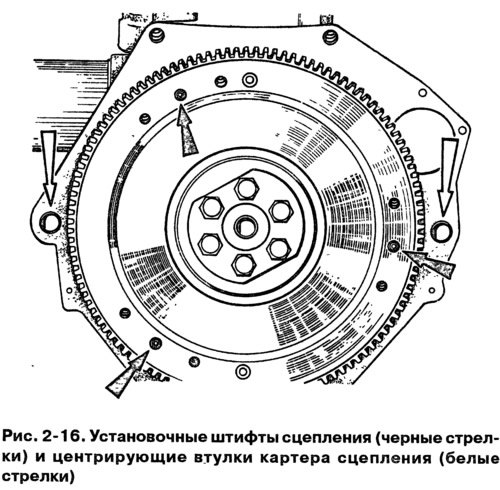

Установите по двум центрирующим втулкам (рис. 2-16) переднюю крышку 6 (рис. 2-10) картера сцепления. Прикрепите крышку гайками к держателю заднего сальника.

Установите по двум центрирующим втулкам (рис.…


Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, заблокируйте фиксатором A.60330/R маховик и прикрепите его болтами к фланцу коленчатого вала.

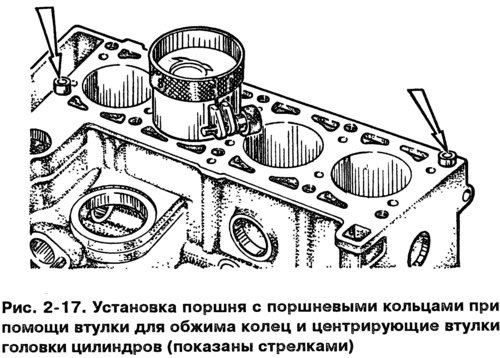

С помощью втулки 67.8125.9502 для обжима поршневых колец вставьте в цилиндры поршни с шатунами (рис. 2-17).

С помощью втулки 67.8125.9502 для обжима…


Внимание: Отверстие для пальца на поршне смещено от оси на 1,2 мм, поэтому при установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода распределительного вала.


Установите вкладыши в шатуны и крышки шатунов. Установите шатуны и крышки на шейки коленчатого вала и затяните шатунные болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на крышке находился против номера цилиндра на нижней головке шатуна.

Установите на коленчатый вал звездочку. Установите валик привода масляного насоса и закрепите упорным фланцем.

Вставьте в блок цилиндров две центрирующие втулки (рис. 2-17) и установите по ним прокладку головки цилиндров.

Внимание: При сборке двигателя необходимо всегда устанавливать новую прокладку под головку цилиндров. Использование бывшей в употреблении прокладки не допускается. Перед установкой прокладки необходимо удалить все масло с сопрягаемых поверхностей блока и головки цилиндров. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается. При попадании масла - обезжирить прокладку.




Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров.

Установите по двум центрирующим втулкам на блоке головку цилиндров в сборе с клапанами, выпускным коллектором и впускной трубой.

Установите по двум центрирующим втулкам на блоке…

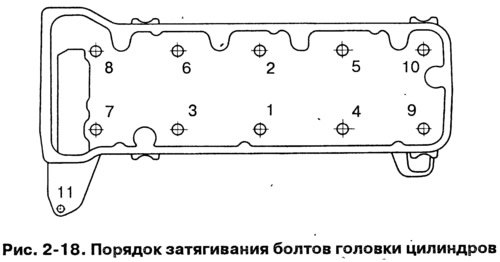

Затяните болты крепления головки цилиндров в определенной последовательности (рис. 2-18). Чтобы обеспечить надежное уплотнение и исключить подтяжку болтов при техническом обслуживании автомобиля, болты крепления головки цилиндров затягивайте в четыре приема:
  • 1 - затяните болты 1-10 моментом 20 Н·м (2 кгс·м);
  • 2 - затяните болты 1-10 моментом 69,4-85,7 Н·м (7,1 -8,7 кгс·м), а болт 11 - моментом 31,36-39,1 Н·м (3,2-3,99 кгс·м);
  • 3 - доверните болты 1-10 на 90°;
  • 4 - снова доверните болты 1-10 на 90°.

Внимание: Болты крепления головки цилиндров допускается повторно применять только в том случае, если стержень болта вытянулся не более чем до 120 мм. Если длина болта больше, то замените его новым.


Внимание: Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов, окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не менее 30 мин. Удалите масло из отверстий под болты в блоке цилиндров.

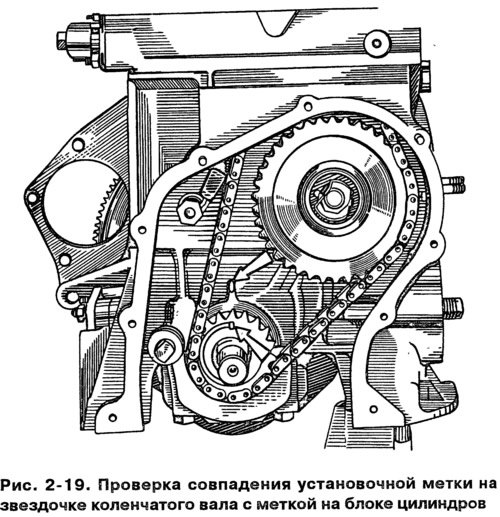

Поверните маховик в такое положение, чтобы метка на звездочке коленчатого вала совпала с меткой на блоке цилиндров (рис. 2-19).

Поверните маховик в такое положение, чтобы метка…

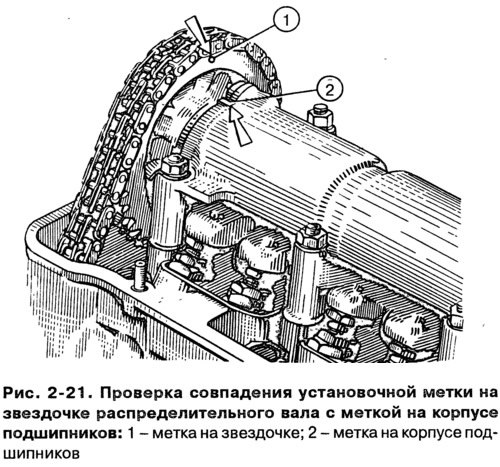

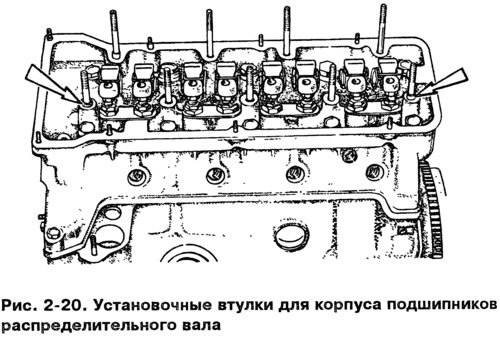

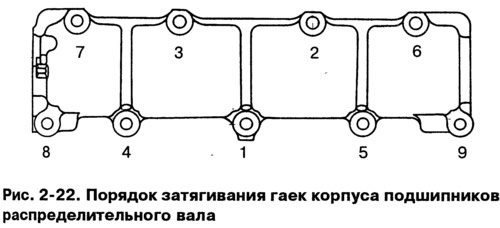

Проверьте, на месте ли установочные втулки корпуса подшипников распределительного вала (рис. 2-20). Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась против метки на корпусе подшипников (рис. 2-21). Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров так, чтобы установочные втулки вошли в гнезда корпуса подшипников. Закрепите корпус подшипников, затягивая гайки в последовательности, указанной на рис. 2-22.

Проверьте, на месте ли установочные втулки…


Проверьте, на месте ли установочные втулки…


Проверьте, на месте ли установочные втулки…


Установите на головке цилиндров успокоитель цепи.


Установите цепь привода распределительного вала, для чего:
  • наденьте цепь на звездочку распределительного вала и введите в полость привода, устанавливая звездочку так, чтобы метка на ней совпала с меткой на корпусе подшипников (рис. 2-21). Болт звездочки не затягивайте до упора;
  • установите звездочку на валик привода масляного насоса, также не затягивая окончательно болт крепления;
  • установите башмак натяжителя цепи и натяжитель, не затягивая колпачковую гайку, чтобы пружина натяжителя могла прижать башмак; заверните в блок цилиндров ограничительный палец цепи;
  • проверните коленчатый вал на два оборота в направлении вращения, что обеспечит нужное натяжение цепи; проверьте совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников (рис. 2-19 и 2-21);
  • если метки совпадают, то, заблокировав маховик фиксатором A.60330/R (рис. 2-10), окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните стопорные шайбы болтов звездочек; если метки не совпадают, то повторите операцию по установке цепи.

Отрегулируйте зазор между кулачками распределительного вала и рычагами привода клапанов.

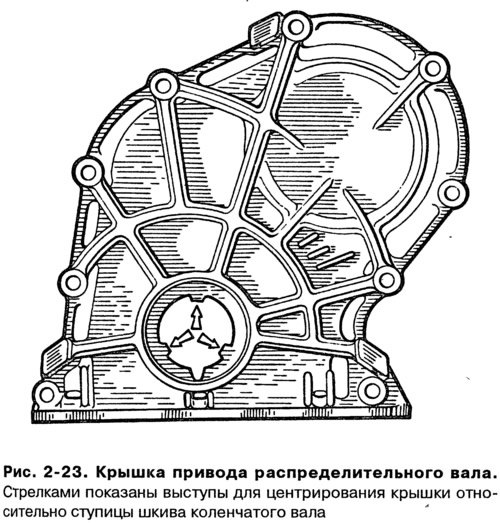

Установите крышку привода распределительного вала (рис. 2-23) с прокладкой и сальником на блоке цилиндров, не затягивая окончательно болты и гайки крепления. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца коленчатого вала и затяните окончательно гайки и болты ее крепления.

Установите крышку привода распределительного вала…


Установите шкив привода генератора и насоса и закрепите его гайкой.



Установите масляный фильтр с прокладкой, вручную привернув его к штуцеру на блоке цилиндров. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите фиксатор сливной трубки маслоотделителя.

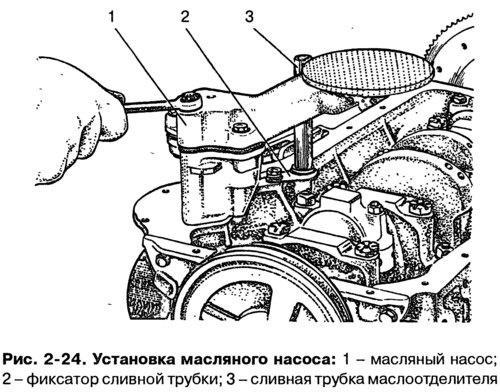

Установите масляный насос 1 (рис. 2-24) и масляный картер с прокладкой.

Установите масляный насос 1 (рис. 2-24) и…


Установите насос охлаждающей жидкости, кронштейн генератора и генератор. Наденьте ремень на шкивы и отрегулируйте его натяжение.

Установите на головке блока цилиндров подводящую трубку радиатора отопителя и выпускной патрубок охлаждающей рубашки. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую трубку радиатора отопителя.

Установите датчики контрольных приборов.

Установите шестерню привода масляного насоса и датчика-распределителя зажигания, а затем датчик-распределитель зажигания. Заверните свечи зажигания, установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.

Установите топливный насос в соответствии с указаниями подраздела «Система питания».

Установите карбюратор и присоедините к нему шланги. Закройте карбюратор сверху технологической заглушкой.

Внимание: Не допускается крепление (или подтягивание гаек) нагретого карбюратора.




Установите крышку головки цилиндров с прокладкой и кронштейном топливопровода.

Установите воздушный фильтр, для чего закрепите на корпусе воздушного фильтра шланги, установите на карбюратор корпус фильтра с прокладкой, затем установите опорную пластину и закрепите корпус гайками. Установите фильтрующий элемент и закрепите крышку фильтра.

Подключите провода высокого напряжения к датчику-распределителю зажигания и к свечам зажигания.

Залейте моторное масло в двигатель через горловину на крышке головки блока цилиндров.
