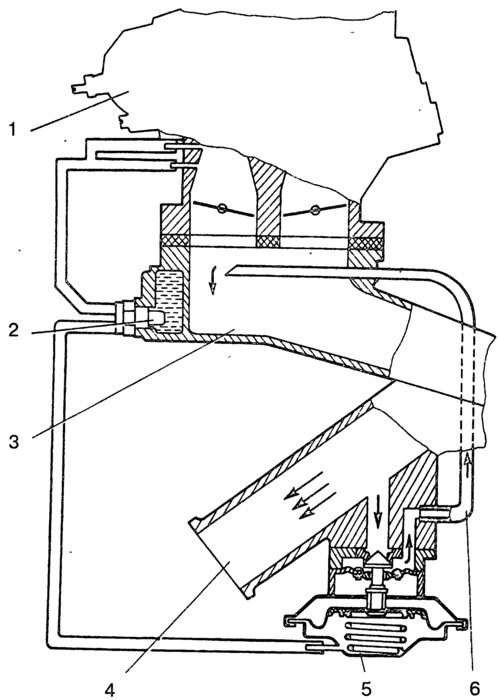

Рис. 2-92. Схема системы рециркуляции отработавших газов: 1 - карбюратор; 2 - термовакуумный выключатель клапана рециркуляции; 3 - впускная труба; 4 - выпускной коллектор; 5 - клапан рециркуляции; 6 - трубка рециркуляции.
При температуре охлаждающей жидкости двигателя выше 40-48°С термовакуумный включатель срабатывает, в клапан рециркуляции подается разрежение, клапан открывается, часть отработавших газов из выпускного коллектора 4 всасывается во впускную трубу и двигатель.
Проверка работоспособности системы рециркуляции отработавших газов
Нажмите на рычаг привода дроссельных заслонок карбюратора и плавно увеличьте частоту вращения коленчатого вала двигателя до 2500-3000 мин-1. При температуре охлаждающей жидкости 30-38°С клапан 5 рециркуляции должен быть закрыт, а при температуре жидкости 40-48°С - открыт, что видно по подъему штока клапана рециркуляции. Если клапан рециркуляции не открывается, проверьте исправность клапана и термрвакуумного включателя 2.
Для проверки клапан рециркуляции отсоедините от термовакуумного включателя и подайте разрежение с помощью ручного вакуумного насоса в диафрагменную полость клапана. При разрежении 9,3 кПа (70-75 мм рт. ст.) клапан должен быть закрыт. При разрежении более 59,9 кПа (450-455 мм рт. ст.) клапан должен быть полностью открыт, что проверяется резким снятием разрежения, клапан закроется резким щелчком. Утечки воздуха на обоих режимах не допускается в течение 5 с.
При контроле термовакуумного включателя 2 отсоедините шланг от него и клапана 5 рециркуляции. Ручным вакуумным насосом подайте разрежение 13,3 кПа (100±5 мм рт. ст.) к термовакуумному включателю. При температуре охлаждающей жидкости не более 30-38°С утечки разрежения не допускается (термовакуумный включатель закрыт). При температуре жидкости менее 40-48°С разрежения не должно создаваться (термовакуумный включатель открыт).
