Для проверки соберите схему согласно рис. 7-6. Отсоедините провод общего вывода трех дополнительных диодов от штекера «В» регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с «массой» генератора. К штекеру «В» регулятора присоедините провод от аккумуляторной батареи через контрольную лампу 1. Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

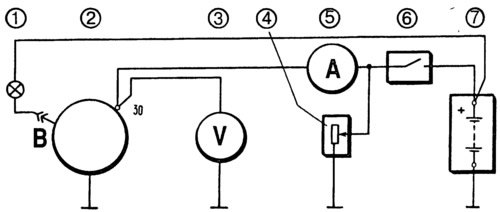

Рис. 7-6. Схема соединений для проверки генератора осциллографом: 1 - контрольная лампа 12 В, 3 Вт; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - выключатель; 7 - аккумуляторная батарея.
Включите электродвигатель стенда и доведите частоту вращения ротора до 1500-2000 мин-1. Выключателем 6 отключите аккумуляторную батарею от вывода «30» генератора и реостатом 4 установите ток отдачи 10 А.
Проверьте по осциллографу напряжение на выводе «30» генератора. При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 7-7, I). Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямительного блока - форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 7-7, II и III).

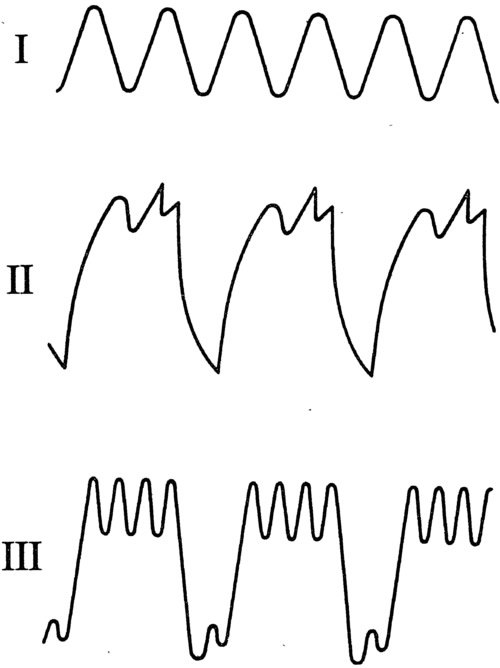

Рис. 7-7. Форма кривой выпрямленного напряжения генератора: I - генератор исправен; II - вентиль пробит; III - обрыв в цепи вентиля (обмотке статора).
Проверив форму кривой напряжения на выводе «30» генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере «61» или на наконечнике провода, отсоединенного от штекера «В» регулятора напряжения. Эти точки являются общим выводом трех дополнительных диодов (рис. 7-4), питающих обмотку возбуждения при работе генератора. Форма кривой напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.
