Установите генератор на стенд и выполните соединения, как указано на рис. 7-5. Включите электродвигатель стенда, реостатом 4 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 5000 мин-1. Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи. У исправного генератора она должна быть не менее 55 А.

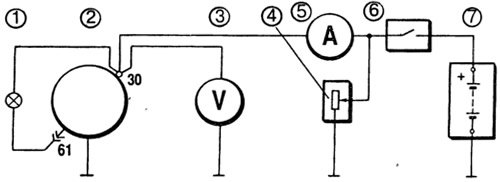

Рис. 7-5. Схема соединений для проверки генератора на стенде: 1 - контрольная лампа 12 В, 3 Вт; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - выключатель; 7 - аккумуляторная батарея.
Если замеренная величина тока отдачи меньше, то это говорит о неисправностях в обмотках статора и ротора или о повреждении вентилей. В этом случае необходима тщательная проверка обмоток и вентилей, чтобы определить место неисправности.
Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин-1. Реостатом 4 установите ток отдачи 15 А и замерьте напряжение на выходе генератора, которое должно быть (14,1 ±0,5) В при температуре окружающего воздуха и генератора (25±10)°С.
Если напряжение не укладывается в указанные пределы, то замените регулятор напряжения новым, заведомо исправным, и повторите проверку. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден, и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и вентили генератора.
