Снятие и установка каталитического преобразователя и лямбда-зондов (Audi A4 B6)

Оглавление: Замена лямбда-зондов ↓ Дальнейшее снятие каталитического…↓

1. Снимите крышку двигателя в двигательном отсеке, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

2. Снимите расширительный бачок охлаждающей жидкости.

3. Рассоедините разъём указателя температуры охлаждающей жидкости. Отсоедините расширительный бачок и отведите его в сторону. Шланги охлаждающей жидкости не отсоединяйте.

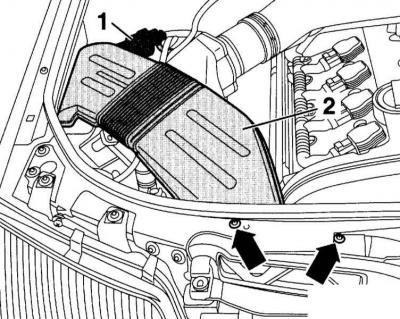

4. Отсоедините AKF-клапан (1). Выверните винты (стрелки на сопроводительной иллюстрации) и выньте шланг для всасывания воздуха.

4. Отсоедините AKF-клапан (1). Выверните винты…

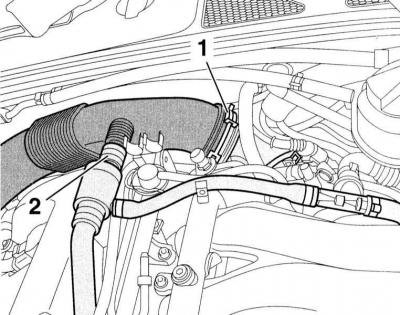

5. Отсоедините шланг для всасывания воздуха (1) от шланга (2). Снимите шланг с нижней стороны патрубка всасывания воздуха.

6. Снимите корпус воздушного фильтра, обратитесь к Разделу Снятие и установка воздушного фильтра.

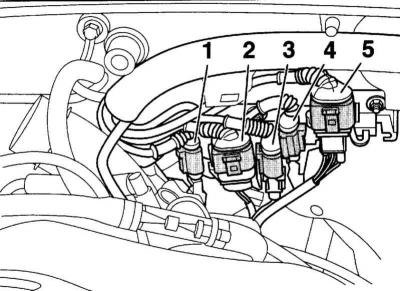

7. Рассоедините разъём (2) лямбда-зонда 2, расположенного после каталитического преобразователя.

8. Рассоедините разъём (5) лямбда-зонда 1, расположенного перед каталитическим преобразователем. (1) – датчик детонации, (3) – датчик числа оборотов двигателя, (4) – датчик детонации 2.

Замена лямбда-зондов

1. Выверните лямбда-зонды.

2. Смажьте резьбу лямбда-зондов высокотемпературной пастой G 05212A3. Паста не должна попадать на шлиц корпуса.

3. Закрепите лямбда-зонды моментом 55Нм.

4. Если заменялись только лямбда-зонды: Состыкуйте разъёмы (2) и (5) лямбда-зондов.

Дальнейшее снятие каталитического преобразователя

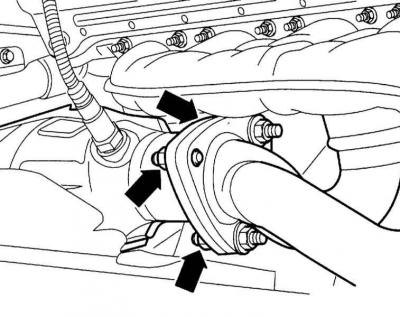

1. Разъедините болтовое соединение каталитический преобразователь/выпускной коллектор (стрелки на сопроводительной иллюстрации).

Предостережение: Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.

2. Поднимите и установите автомобиль на подставки.

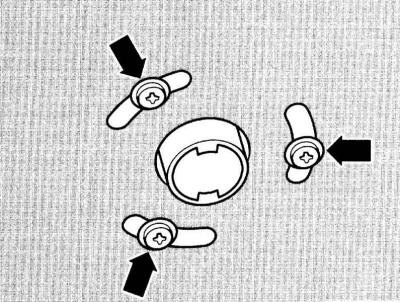

3. У автомобилей со стояночным/дополнительным отоплением: Выверните болты (стрелки на сопроводительной иллюстрации) крепления выхлопной трубы стояночного/дополнительного отопления к нижней крышке двигательного отсека.

4. Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

5. Отсоедините крышку над правым приводным валом.

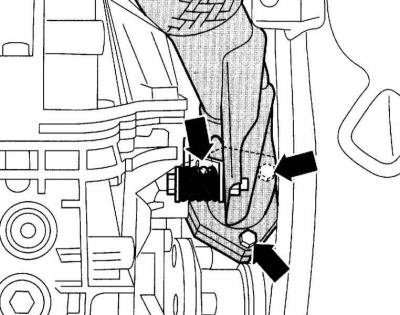

6. Отверните болты крепления и отсоедините каталитический преобразователь от предварительной трубы (стрелки). Выньте каталитический преобразователь наверх
