Головка блока цилиндров. Дизельные двигатели 1.9 л (AVB, AWX, AVF)
- 1 — Болт, 10 Нм. Вворачивается со средством для фиксации резьбы
- 2 — Палец, 15 Нм
- 3 — Болт, 100 Нм. Для отворачивания и затяжки применяется инструмент для удержания от проворачивания AUDI-Т10051
- 4 — Ступица распределительного вала с шестерней для датчика Холла
- 5 — Болт крепления головки цилиндров. Обязательно замените Следите за тем, чтобы в головку цилиндров были установлены шайбы.
- 6 — Крышка головки цилиндров
- 7 — Шланг вентиляции картера
- 8 — Крышка
- 9 — Крышка
- 10 — Уплотнение. При наличии повреждения или негерметичности заменит
- 11 — Винт, 9 Нм
- 12 — Уплотнительная прокладка крышки головки цилиндров. При наличии повреждения или негерметичности замените. Продаётся только вместе с крышкой головки цилиндров. Перед установкой смажьте герметиком переходы. Выпуклости вставьте в отверстия на головке цилиндров
- 13 — Головка цилиндров
- 14 — Болт, 20 Нм
- 15 — Трубопровод подачи масла к турбокомпрессору
- 16 — Держатель топливного фильтра
- 17 — Резьбовая втулка
- 18 — Полый болт, 25 Нм
- 19 — Уплотнительное кольцо. Обязательно замените
- 20 — Уплотнение головки цилиндров
- 21 — Датчик Холла определения положения распределительного вала

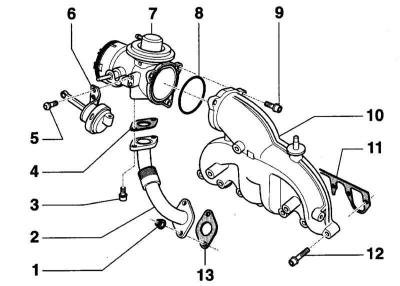

Навесные элементы головки блока цилиндров. Дизельные двигатели 1.9 л (AVB, AWX, AVF)
- 1 — Гайка, 25 Нм
- 2 — Соединительная труба системы рециркуляции отработавших газов
- 3 — Болт, 22 Нм
- 4 — Уплотнение*
- 5 — Винт, 5 Нм
- 6 — Вакуумный привод заслонки впускного трубопровода
- 7 — Впускной патрубок с клапаном рециркуляции отработавших газов. Заменяться может только в комплекте
- 8 — Уплотнительное кольцо*
- 9 — Винт, 10 Нм
- 10 — Впускной трубопровод
- 11 — Уплотнение*
- Следите за положением установки.
- 12 — Болт, 25 Нм
- 13 — Уплотнение*
*) обязательно замените.
Процедура требует наличия определённого опыта. Здесь приводятся только наиболее важные указания, предназначенные для опытного механика.
Общие указания по установке приведены для бензинового двигателя 1.6 л ALZ.

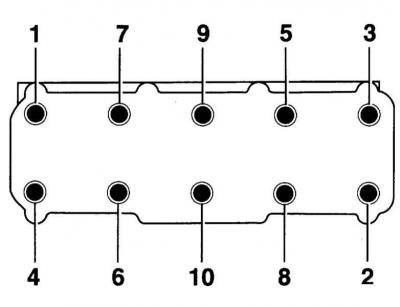

При отворачивании болтов крепления головки цилиндров соблюдайте последовательность.
Крышка головки цилиндров

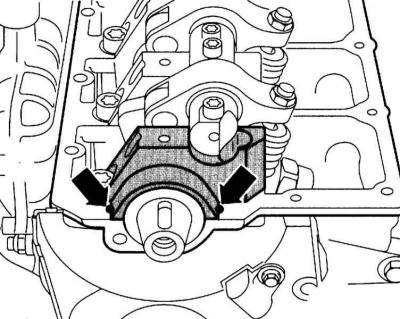

1. Перед установкой крышки головки цилиндров нанесите на обе кромки уплотнительных поверхностей крышки подшипников распределительного вала/головки цилиндров спереди (стрелки на сопроводительной иллюстрации) и сзади по одной капле герметика, например, AMV 174 004 01 (Ø 5 мм).

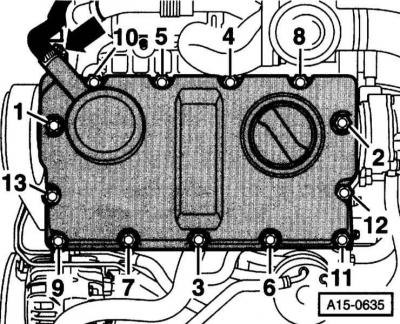

2. Последовательность отворачивания болтов крепления крышки головки цилиндров - обратная указанной на сопроводительной иллюстрации.
[Весь материал скопирован с сайта: autoinstruction.ru]
3. Затягивание сначала производите от руки, в последовательности с 1 по 13 и затем в той же самой последовательности - моментом 9Нм. Стрелкой показано присоединение шланга вентиляции картера.
Установка головки цилиндров
1. Номер уплотнительной прокладки крышки головки цилиндров должен находиться сверху.

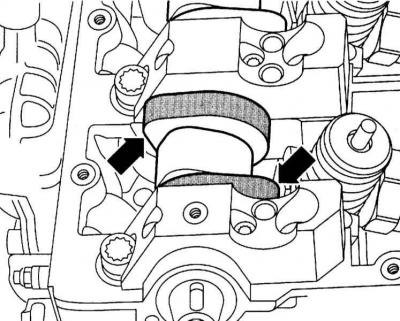

2. При установке головки цилиндров оба кулачка первого цилиндра должны показывать наверх (стрелки на сопроводительной иллюстрации).
3. Следите за центрирующими втулками в блоке цилиндров.

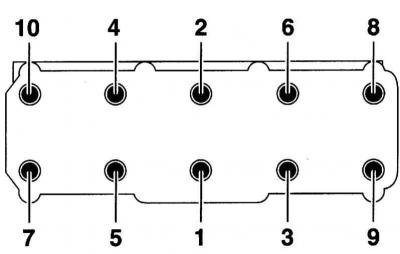

4. Затяните болты крепления головки цилиндров в последовательности с 1 по 10 за 4 приёма, приведёнными в Спецификациях усилиями.
