Зубчаторемённый привод ГРМ. Дизельные двигатели 1.9 л (AVB, AWX, AVF)
- 1 — Крышка зубчатого ремня верхняя. Для снятия снимите воздуховод к передней панели. При установке аккуратно соедините с центральной крышкой зубчатого ремня
- 2 — Зубчатый ремень
- 3 — Гайка, 20 Нм + 45°
- 4 — Натяжной ролик
- 5 — Болт, 100 Нм
- 6 — Болт, 25 Нм
- 7 — Колесо распределительного вала. Пометьте положение
- 8 — Ступица с шестерней для датчика Холла
- 9 — Болт, 10 Нм. Вворачивается на герметике
- 10 — Крышка зубчатого ремня, задняя
- 11 — Резиновая втулка. При наличии повреждений замените
- 12 — Демпфер натяжителя ремня
- 13 — Направляющий ролик
- 14 — Насос охлаждающей жидкости
- 15 — Колесо зубчатого ремня коленчатого вала. На прилегающей поверхности между колесом зубчатого ремня и коленчатым валом не должно быть масла. Установка возможна только в одном положении
- 16 — Болт*, 120 Нм + 90°. Не смазывать
- 17 — Болт, 15 Нм
- 18 — Болт, 20 Нм
- 19 — Крышка зубчатого ремня нижняя
- 20 — Колесо коленчатого вала (демпфер крутильных колебаний). Установка возможна только в одном положении, отверстия смещены
- 21 — Болт*, 10 Нм + 90°
- 22 — Крышка
- 23 — Крышка зубчатого ремня центральная. Для снятия снимите верхнюю крышку зубчатого ремня и отсоедините устройство натяжения клинового ремня
*) Обязательно замените.
Снятие
1. Установите переднюю панель в положение для обслуживания, обратитесь к Разделу Установка передней панели в положение для технического обслуживания.

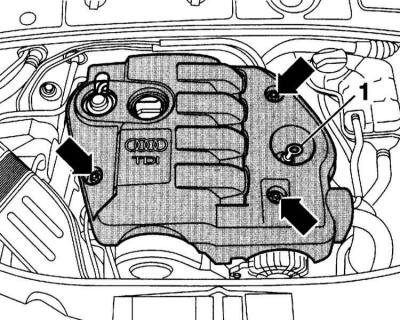

2. Выньте указатель уровня масла (1) из направляющей трубы.
3. Отсоедините крышки и отверните лежащие под ними гайки (стрелки).
4. Снимите верхнюю крышку двигателя.
5. Снимите лежащий под ней демпфер.
6. Снова вставьте до упора указатель уровня масла.
7. Снимите клиновой ремень, обратитесь к Разделу Снятие и установка ремня привода вспомогательных агрегатов.
8. Удерживая шкив вентилятора с вязкостной муфтой с помощью инструмента 3212, отверните его торцевым ключом на 8 мм (1) от держателя.
9. Снимите вентилятор с вязкостной муфтой и положите его в кожух вентилятора.
10. Снимите генератор и выньте вентилятор с вязкостной муфтой из кожуха, обратитесь к Разделу Снятие и установка генератора.

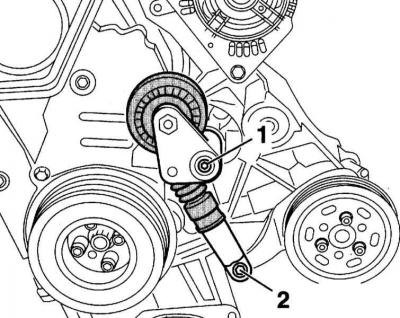

11. Выверните винты (1) и (2) и снимите устройство натяжения клинового ремня.

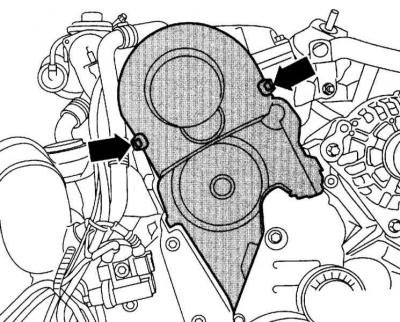

12. Снимите верхнюю крышку зубчатого ремня.

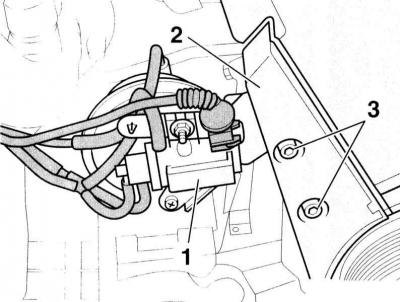

13. Выверните винты (3) и снимите крышку (2).
14. Отведите в сторону электромагнитный клапан регулировки давления наддува (1).
Источник расположен на веб-ресурсе [www.AutoInstruction.ru]

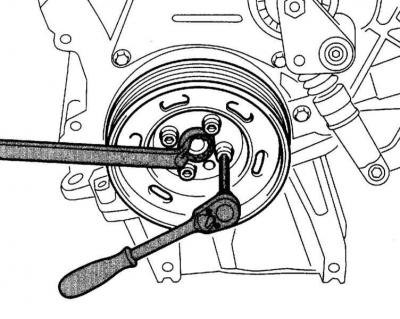

15. Снимите крышку у шкива коленчатого вала (демпфер крутильных колебаний) и отверните шкив.
Внимание: Для отворачивания и крепления шкива удерживайте его накидным ключом за центральный болт.

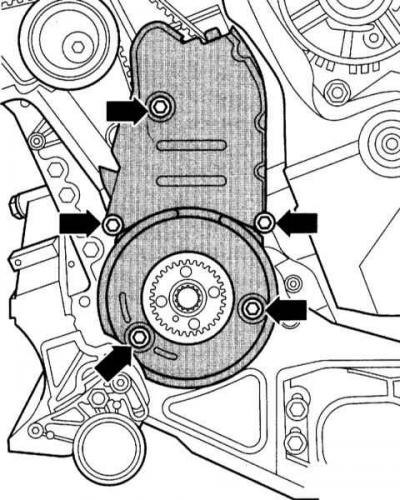

16. Отсоедините центральную и нижнюю крышки зубчатого ремня (стрелки на сопроводительной иллюстрации).
Предостережение: Коленчатый вал разрешается проворачивать только по направлению вращения двигателя, т.е. по часовой стрелке. Проворачивается коленчатый вал ключом за центральный болт.
17. Проверните коленчатый вал и установите его в положение ВМТ первого цилиндра. При этом промежуток между лапками (1) на роторе датчика распределительного вала должен лежать против маркировки «4Z» (2) на задней крышке зубчатого ремня.
Внимание: На сопроводительной иллюстрации для наглядности колесо показано без зубчатого ремня.
18. Зафиксируйте ступицу пальцем HAZET 2588-3.
Внимание: Вместо указанного пальца можно применять оправку диаметром 6 мм.

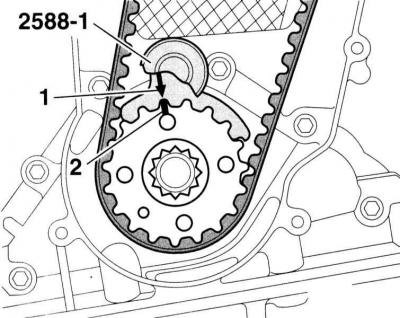

19. Зафиксируйте шкив коленчатого вала пальцем HAZET 2588-1. Для этого вставьте специальный инструмент (стопор коленчатого вала) с торца колеса зубчатого ремня в его зубчатый венец.
Предостережение: Метки на зубчатом колесе коленчатого вала (2) и фиксирующего инструмента (1) должны находиться напротив друг друга. При этом цапфа инструмента должна входить в отверстие уплотнительного фланца. Если такого инструмента в наличии нет, нанесите на уплотнительный фланец метку ВМТ.

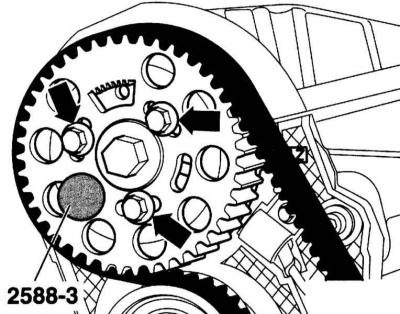

20. Отверните болты крепления (стрелки) так, чтобы колесо распределительного вала проворачивался в продолговатых отверстиях.

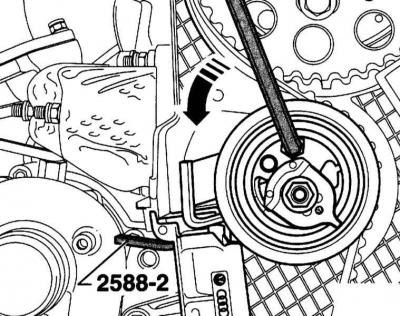

21. Вставьте торцевой ключ до упора в шестигранное отверстие натяжного ролика и поверните натяжной ролик против часовой стрелки (направление стрелки на сопроводительной иллюстрации) так, чтобы устройство натяжения могло быть зафиксировано стопорной планкой HAZET 2588-2.
Предостережение: Торцевой ключ вставляется до упора для того, чтобы он не был повреждён при повороте натяжного ролика.
Внимание: Натяжной элемент зубчатого ремня имеет масляное демпфирование и нажимать на него следует равномерно, без приложения значительных усилий.
22. Если устанавливается бывший в работе зубчатый ремень, отметьте на нём мелом или фломастером направление вращения.
23. Отверните гайку крепления натяжного ролика.

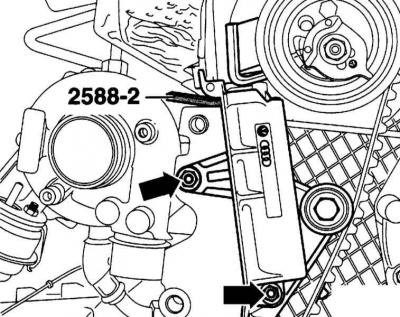

24. Выверните болты (стрелки на сопроводительной иллюстрации) натяжного устройства зубчатого ремня и снимите устройство натяжения.
25. Снимите зубчатый ремень.
Установка (регулировка фаз газораспределения)
1. Проверьте, зафиксированы ли распределительный вал пальцем HAZET 2588-3, а коленчатый вал стопором HAZET 2588-1, а также зафиксировано ли устройство натяжения зубчатого ремня стопорной пластинкой HAZET 2588-2.
Внимание: Регулировочные работы с зубчатым ремнём разрешается производить только на холодном двигателе.
Предостережение: При проворачивании коленчатого вала не допускается его остановка при положении какого-либо поршня в ВМТ. При этом существует опасность повреждения клапанов и/или днищ поршней. При необходимости, отверните коленчатый вал назад на угол 90°.
2. Вверните болты от руки.
Внимание: Колесо распределительного вала должно вращаться и не опрокидываться.
3. Поверните колесо распределительного вала в его продолговатых отверстиях до упора.
4. Наденьте зубчатый ремень на колесо распределительного вала, натяжной ролик, колесо коленчатого вала и в последнюю очередь на колесо насоса охлаждающей жидкости.
5. Установите устройство натяжения зубчатого ремня.
Натяжение зубчатого ремня

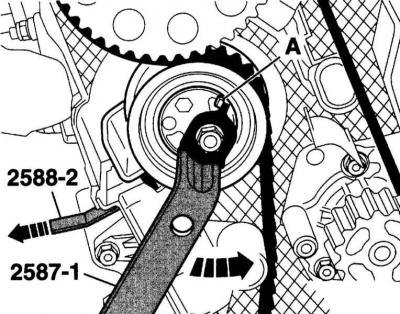

1. Поверните эксцентрик инструментом HAZET 2587-1 против часовой стрелки до упора (А) так, чтобы можно было вынуть стопорную пластинку HAZET 2588-2.
2. Поверните медленно устройство натяжения по часовой стрелке (преодолевая сопротивление) так, чтобы между натяжным рычагом и корпусом можно было легко вставить сверло (2) диаметром 4.0 мм. Размер а = 4.0 ± 1.0 мм.
3. Удерживая натяжной ролик в этом положении затяните гайку натяжного ролика (1) моментом 20Нм + 45°.
4. Затяните болты (стрелки на иллюстрации) крепления колеса распределительного вала моментом 25Нм.
5. Выньте стопорный палец HAZET 2588-3 и стопор коленчатого вала HAZET 2588-1.
Предостережение: Коленчатый вал разрешается вращать только по направлению вращения двигателя.
6. Проверните коленчатый вал на 2 оборота дальше по часовой стрелке так, чтобы он снова остановился в положении ВМТ первого цилиндра.
7. Ещё раз проверьте размер «а» между натяжным рычагом и корпусом натяжного устройства. Требуемое значение: а = 4.0 ± 1.0 мм.
8. Если размер «а» не достигается, подтяните натяжной ролик описанным ниже образом.

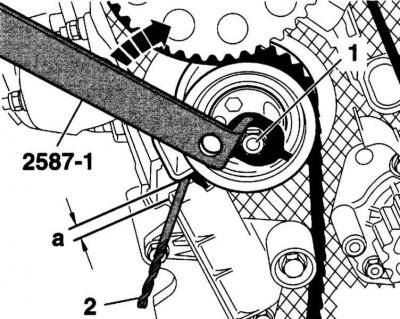

9. Удерживая натяжной ролик инструментом HAZET 2587-1, отверните гайку (1). После этого по действием усилия натяжного устройства отпустите его так (стрелка), чтобы достичь размера «а». Требуемое значение а = 4.0 ± 1.0 мм.
10. Удерживая натяжной ролик в этом положении, затяните гайку (1) моментом 20Нм + 45°.
Проверка фаз газораспределения
1. Для проведения контроля зафиксируйте ещё раз колесо зубчатого ремня стопором коленчатого вала HAZET 2588-1. При этом имейте в виду следующее:
- Метки на колесе (2) и стопоре коленчатого вала (1) должны находиться напротив друг друга. При этом цапфа стопора коленчатого вала (стрелка) должна входить в отверстие уплотнительного фланца.
- Цапфа стопора коленчатого вала при вращении должна входить в отверстие на уплотнительном фланце (стрелка на сопроводительной иллюстрации).

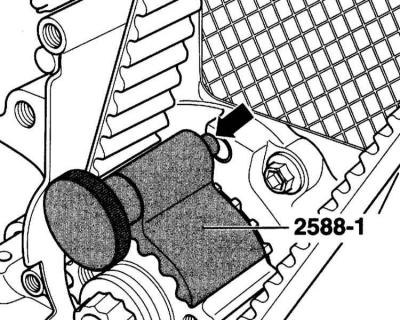

- Если коленчатый вал перешел через метку ВМТ первого цилиндра, отверните вал на 90° назад так, чтобы он снова при вращении в заданном направлении остановился в положении ВМТ первого цилиндра.
Предостережение: Корректировка путем вращения вала назад с целью установки стопора не допускается.

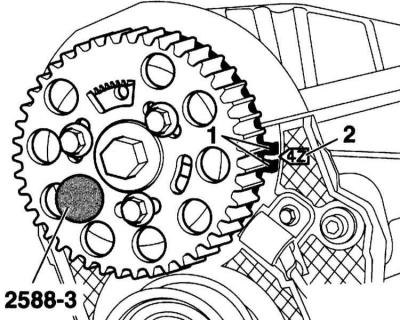

2. Проверьте, фиксируется ли ступица с помощью стопорной планки HAZET 2588-3.
