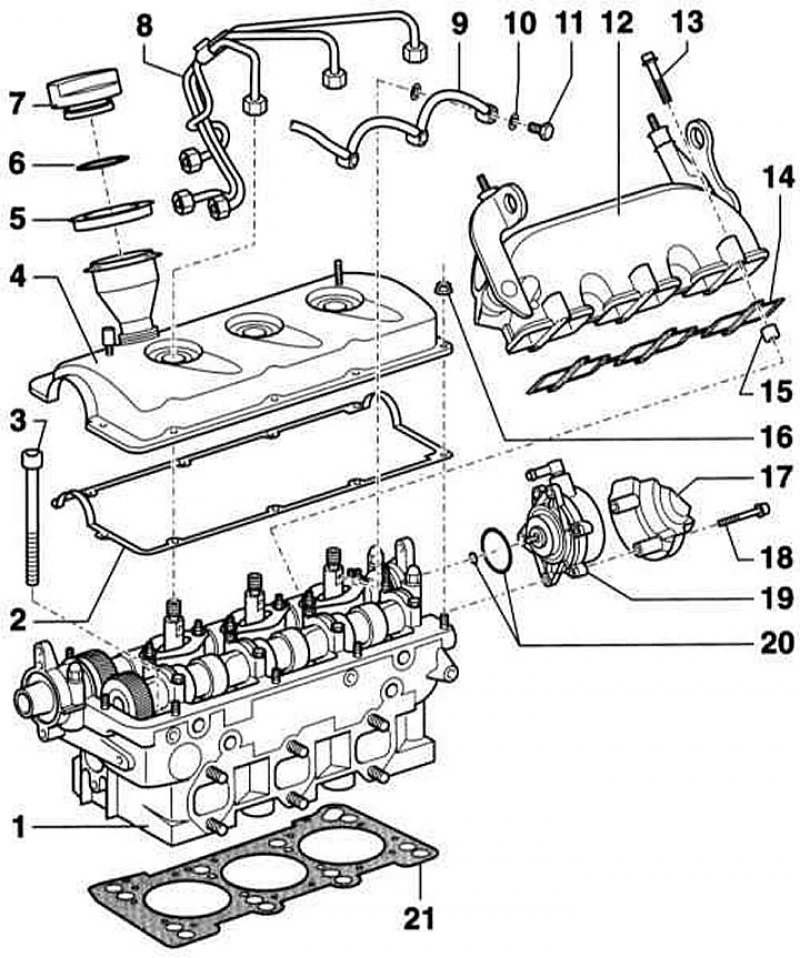

Головка блока цилиндров (показана левая). Дизельный двигатель 2.5 л
- 1 — Левая головка цилиндров. Внимание: Головки цилиндров дизельного двигателя не допускается обрабатывать
- 2 — Уплотнительная прокладка крышки головки цилиндров. При наличии повреждений или негерметичности замените. Перед установкой перехода смазываются герметиком
- 3 — Болт крепления головки цилиндров*
- 4 — Крышка головка цилиндров. При наличии повреждений прокладок у форсунок замените крышку головку цилиндров
- 5 — Отбойное кольцо. При наличии повреждений замените
- 6 — Уплотнение. При наличии повреждений замените
- 7 — Крышка
- 8 — Топливные трубопроводы, 30 Нм. Замените в комплекте. Не деформируйте
- 9 — Возвратный трубопровод
- 10 — Уплотнительное кольцо*
- 11 — Полый болт, 5 Нм
- 12 — Впускной трубопровод
- 13 — Болт, 10 Нм. Затягиваются крест-накрест за несколько приёмов
- 14 — Уплотнительная прокладка*
- 15 — Установочная втулка, 2 шт. Следите за тем, чтобы втулка не упала в впускные каналы
- 16 — Гайки, 10 Нм. Затягиваются крест-накрест за несколько приёмов
- 17 — Теплозащитный лист
- 18 — Болт, 10 Нм
- 19 — Вакуумный насос усилителя тормоза
- 20 — Уплотнительное кольцо вакуумного насоса
- 21 — Уплотнительная прокладка головки цилиндров. Имеет различную толщину. Номер детали должен показывать в сторону головки цилиндров
*) обязательно замените.

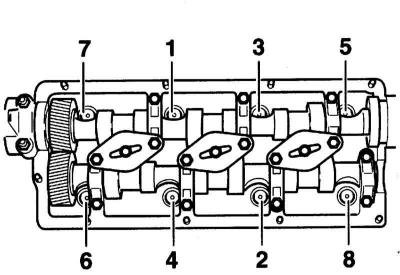

Последовательность затягивания болтов крепления головки цилиндров приведена на иллюстрации ниже.
Порядок затягивания болтов крепления головки цилиндров
Отворачивание производится в обратной последовательности с 8 по 1.
Усилия приведены в Спецификациях.
