Внимание: Перед снятием клинового ремня пометьте мелом или фломастером направление вращения на ремне. Изменение направления вращения бывшего в работе ремня может привести к его разрыву. При установке ремня обратите внимание на его правильное положение на шкивах.
Снятие
1. Установите переднюю панель в положение для проведения техобслуживания, обратитесь к Разделу Установка передней панели в положение для технического обслуживания.

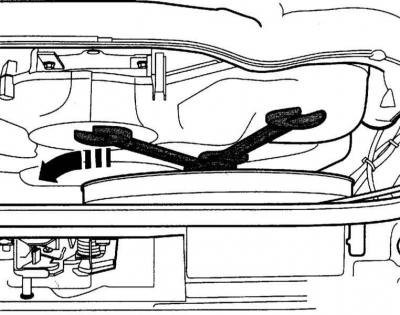

2. Отверните вентилятор с вязкостной муфтой гаечным ключом на 22 мм, при этом вторым ключом удерживайте ступицу.

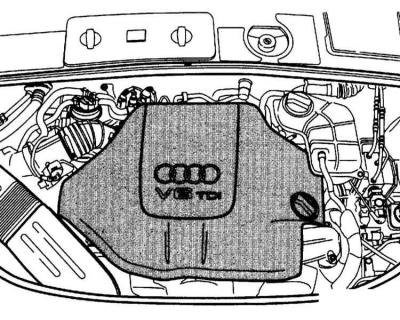

3. Выньте вверх из держателей крышку двигателя.
4. Снимите переднюю левую и правую крышки зубчатого ремня.

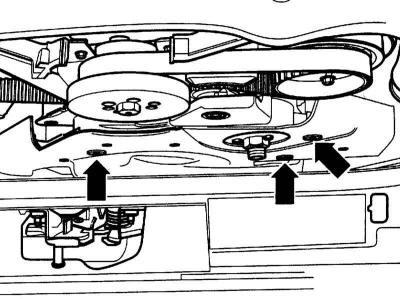

5. Отверните винты крепления крышки клинового ремня (стрелки на сопроводительной иллюстрации) и выньте её.
Текст предоставил этот ресурс [www.Autoinstruction.ru]

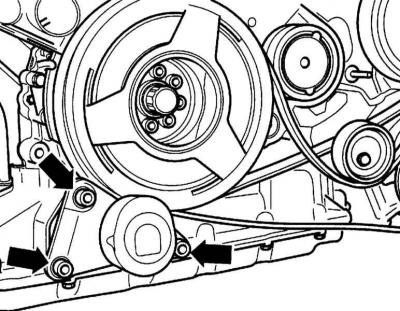

6. Отверните винты крепления опоры (стрелки на сопроводительной иллюстрации) и выньте её.

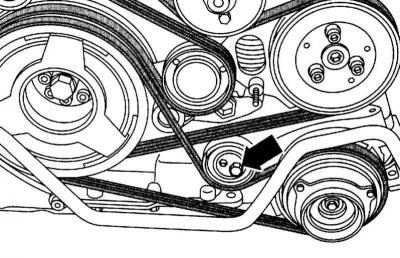

7. Снимите крышку с натяжного ролика компрессора и отверните болт крепления натяжного ролика (стрелка на сопроводительной иллюстрации).
8. Снимите клиновой ремень привода компрессора.

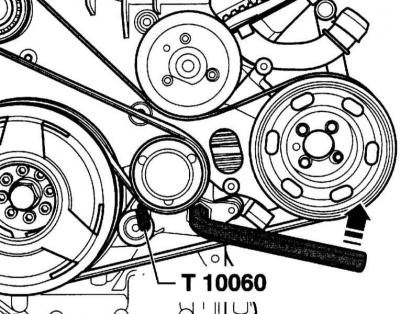

9. Поверните торцевым ключом устройство натяжения в направлении стрелки на сопроводительной иллюстрации так, чтобы стопорные отверстия находились друг над другом. В этом положении вставьте в отверстия инструмент AUDI-T10060 или подходящую оправку (∅4 мм), зафиксировав таким образом устройство натяжения.
10. Снимите клиновой ремень.
Установка
1. Наденьте клиновой ремень сначала на шкив коленчатого вала (1) и направляющие ролики (4/6) и затем на натяжной ролик (7).

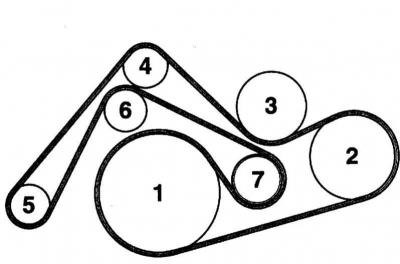

- 1 — Коленчатый вал
- 2 — Насос гидроусилителя
- 3 — Вентилятор с вязкостной муфтой
- 4 — Направляющий ролик 1
- 5 — Генератор
- 6 — Направляющий ролик 2
- 7 — Натяжной ролик
2. Немного поверните натяжной ролик торцевым ключом против часовой стрелки, выньте стопорный палец и отведите натяжной ролик назад.
3. Наденьте клиновой ремень шкив компрессора.

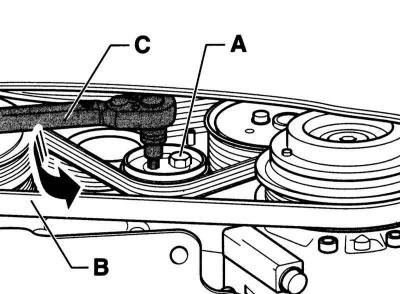

4. Установите динамометрический ключ (С) с торцевым ключом на 8 мм, как показано на сопроводительной иллюстрации, и натяните клиновой ремень в направлении стрелки моментом 7 Нм.
5. В этом положении затяните болт (А) динамометрическим ключом моментом 22 Нм.
6. Установите крышку натяжного ролика.
7. Закрепите вентилятор с вязкостной муфтой, удерживая вторым гаечным ключом ступицу.
8. Запустите двигатель и визуально проверьте ход ремня.
9. Установите держатель замка, обратитесь к Разделу Установка передней панели в положение для технического обслуживания.
