Свечи заменяются при холодном двигателе, так как если свечи снимаются при горячем двигателе, то может сорваться резьба под свечу в головке блока цилиндров, которая изготовлена из легкого металла. Для снятия свечей Вам понадобится свечной ключ 16 мм (HAZET 900AKF; HAZET 2506 или HAZET 4766-1; в мастерских Audi пользуются свечным ключом 3122В). При снятии наконечников свечей удобно пользоваться специальными щипцами HAZET 1849 (3277 А).
4-цилиндровый двухклапанный двигатель ALZрабочим объемом 1,6 л
1. Демонтируйте крышку двигателя.
2. При выключенном зажигании снимите со свечей наконечники 1.

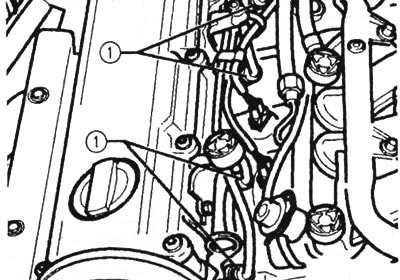

Свечи зажигания в двигателе ALZ
3. Выверните свечи зажигания ключом 3122В (или аналогичным свечным ключом).
4. Вверните новые свечи (30 Нм).
5. Проверьте глухую посадку проводов высокого напряжения и наконечников свечей зажигания.
6. Если двигатель регулируется с помощью управляющего устройства Simos 3.4, проверьте, в какой последовательности провода высокого напряжения присоединены к катушке зажигания. Если меняется провод, то должно быть исключено неправильное подключение нового провода. Ввиду вышесказанного обратите внимание на присоединение проводов к выходам катушке зажигания (см. рисунок).

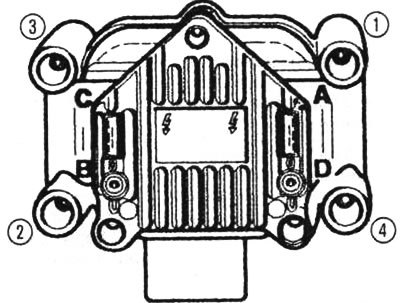

Катушка зажигания для двигателя ALZ: выход А на катушке для цилиндра 1, выход В на катушке для цилиндра 2, выход С на катушке для цилиндра 3, выход D на катушке для цилиндра 4.
4-цилиндровый пятиклапанный двигатель AVJ рабочим объемом 1,8 л
1. Демонтируйте крышку двигателя.

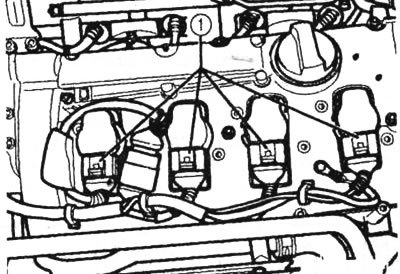

Свечи зажигания в двигателе AVJ
2. При выключенном зажигании снимите с катушек зажигания разъемы 1.
3. С помощью пластмассового клина отделите катушки от свечей зажигания.
4. Выверните свечи зажигания ключом 3122В (или аналогичным свечным ключом).
5. Вверните новые свечи (30 Н м).
6. Насадите катушки зажигания, для этого катушки нужно немного повернуть, они должны войти в зацепление.
4-цилиндровый пятиклапанный двигатель ALT рабочим объемом 2,0 л
1. Демонтируйте крышку двигателя.
2. Выверните оба винта 1 и при выключенном зажигании снимите с катушек зажигания разъемы 2.

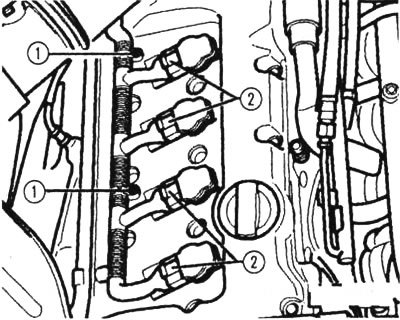

Свечи зажигания в двигателе ALT
3. С помощью пластмассового клина отделите катушки от свечей зажигания.
4. Выверните свечи зажигания ключом 3122В (или аналогичным свечным ключом).
5. Вверните новые свечи (30 Нм).
6. Насадите катушки зажигания, для этого катушки нужно немного повернуть, они должны войти в зацепление.
6-цилиндровый пятиклапанный двигатель ASN рабочим объемом 3,0 л (правый ряд цилиндров)
1. Выключите зажигание и снимите крышку двигателя. Снимите верхнюю часть корпуса воздушного фильтра.
2. Выверните оба винта 1 и снимите с катушек зажигания разъемы 2.

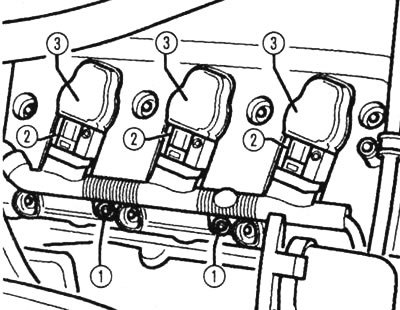

Свечи зажигания в двигателе ASN (правый ряд цилиндров)
3. С помощью пластмассового клина отделите катушки 3 от свечей зажигания.
4. Выверните свечи зажигания ключом 3122В (или аналогичным свечным ключом).
5. Вверните новые свечи (30 Нм).
6. Насадите катушки зажигания, для этого катушки нужно немного повернуть, они должны войти в зацепление.
6-цилиндровый пятиклапанный двигатель ASN рабочим объемом 3,0 л (левый ряд цилиндров)
1. Выключите зажигание и снимите крышку двигателя. Снимите верхнюю часть корпуса воздушного фильтра. Отверните расширительный бачок системы охлаждения (стрелка на верхнем рисунке), привяжите бачок вместе с присоединенными к нему шлангами где-нибудь в стороне (1, 2 и 3).

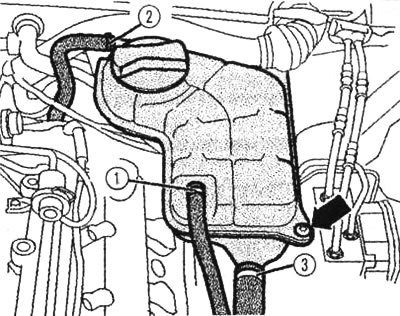

Снятие расширительного бачка системы охлаждения (двигатель ASN)
2. Выверните оба винта 1 (см. рисунок внизу) и снимите с катушек зажигания разьемы 2 (см. рисунок внизу).
3. С помощью пластмассового клина отделите катушки 3 от свечей зажигания (см. рисунок внизу).

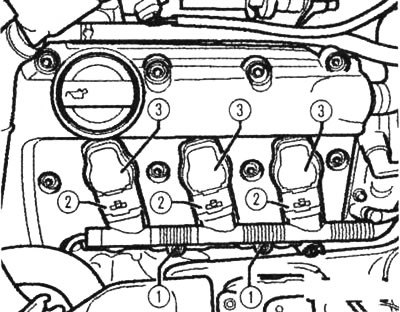

Свечи зажигания в двигателе ASN (левый ряд цилиндров)
4. Выверните свечи зажигания ключом 3122В (или аналогичным свечным ключом).
5. Вверните новые свечи (30 Нм).
6. Насадите катушки зажигания, для этого катушки нужно немного повернуть, они должны войти 8 зацепление.
