2. Перед установкой новых поршневых копай проверьте зазор в замка колеи следующим образом.
3. Разложите по порядку поршневые кольца и поршни с шатунами так, чтобы в процесса сборки они между собой на перепутались и попали в свои цилиндры. Установите блок на верстак картером вниз так, чтобы был доступ к цилиндрам сверху и снизу.
4. Вставьте первое верхнее поршневое кольцо в первый цилиндр и протолкните его вниз с помощью первого поршня, расположив таким образом кольцо перпендикулярно стенкам цилиндра внизу цилиндра. Удалите поршень.

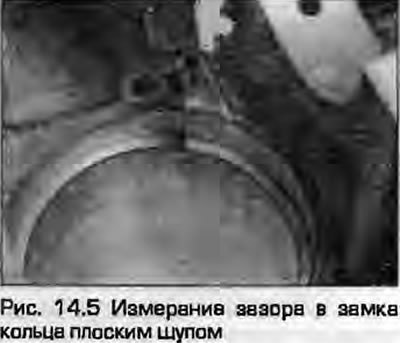

5. Измерьте зазор в замке с помощью плоских щупов и сравните с приведенными в Спецификации. Правильно подобранный щуп должен выходить из замка с легким трением. Убедитесь в том, что кольцо установили правильно, прежде чем решить, что зазор неверный. Повторите операцию с остальными кольцами цилиндра.
6. Если зазор слишком мал (будто используются запчасти непрофессиональных производителей), его нужно расширить, иначе в процесса работы двигателя концы кольца сомкнутся, приведя к серьезным повреждениям. В идеальной ситуации, новые поршневые кольца должны обеспечивать необходимый зазор в замках и быть готовыми к установка. На худой конец можно увеличить зазор, сняв намного металла с торца кольца тонким надфилем. Зажмите надфиль в тиски с мягкими губками и водите торцом кольца по надфилю, держа его строго перпендикулярно, снимая необходимое количество металла. Будьте осторожны, кольцо острое и хрупкое.

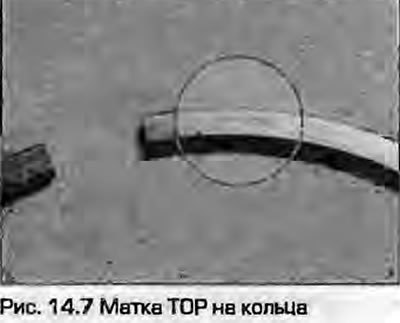

7. Теперь, когда кольца проверены и зазоры откорректированы, можно установить их на поршни. При установке колец используется та же технология что и при снятии. Установите сначала пружину маслосъемного кольца в третью канавку, затем установите оба тонких маслосъемных кольца по краям канавки. Второе и первое кольца отличаются друг от друга, их можно отличить по торцам; верхнее имеет квадратное сечение, а второе - трапецеидальное. Устанавливайте оба кольца в свои канавки и отметкой ТОР вверх.
8. Разведите замки колец под углом в 120°.
Примечание. При установка колеи всегда следуйте указаниям их производителя -разные производители могут давать разные инструкции.
