Мощность
В зависимости от двигателя и комплектации мы видим в Audi A4 генераторы мощностью 70, 90 и 120 А. 70-амперный генератор серийно ставится на машины с четырехцилиндровыми двигателями, 90-амперный генератор входит в серийную комплектацию автомобилей с шестицилиндровыми двигателями и 120-амперный генератор входит в спецкомплектацию.
Чтобы определить мощность генератора, нужно помножить указанный максимальный ток на номинальное напряжение в 14 В. Например, 90А Х 14 В = 1260 Вт.
Вы уже заметили: генератор действительно поставляет 14 В при 12 В в бортовой сети. Т. е. только при таком небольшом различии в напряжении ток может течь к аккумулятору для того, чтобы его зарядить.
Передача от ременного шкива коленвала к ременному шкиву генератора так выбрана, что уже на холостых оборотах может производиться около 2/3 мощности генератора.
Обращение с генератором и меры предосторожности
Генератор переменного тока наряду со своей довольно высокой мощностью обладает решающим преимуществом: он подает ток уже на холостых оборотах двигателя. Кроме того, его графитовые щетки выдерживают пробег, значительно превышающий 80 000 км. Как ясно по названию, он производит переменный ток, которым мы не может пользоваться в автомобиле, так как аккумулятор может, конечно, сохранять только постоянный ток. Поэтому в генераторе встроены три диодных выпрямителя, которые преобразуют переменный ток в пульсирующий постоянный ток. Эти диоды чувствительны к высоким напряжениям, и поэтому вы должны учитывать следующие моменты:
1. При работающем двигателе нельзя ни снимать, ни подключать ни один провод между аккумулятором и генератором. За счет этого может резко возрасти напряжение (пики напряжения) и «перегреть» диод.
2. Генератор переменного тока не должен работать без правильно подключенного и исправного аккумулятора. Аккумулятор служит для генератора в некоторой степени буфером при пиках напряжения.
3. Все соединения проводов между генератором переменного тока, аккумулятором и металлом кузова или блоком двигателя (массой) должны быть прочными. Даже качающийся контакт может привести к скачкам напряжения.
4. При ускоренной зарядке аккумулятора (нельзя использовать для зарядки в домашних условиях) и при сварочных работах на кузове должны отключаться от аккумулятора оба провода для того, чтобы не повредить диоды генератора.

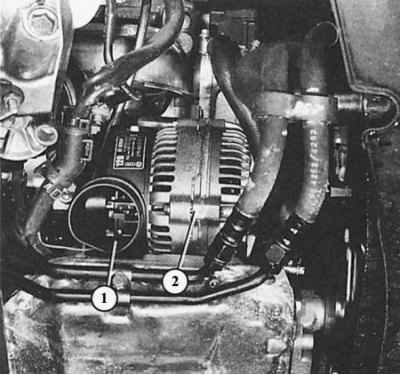

В моделях с четырехцилиндровыми двигателями генератор (2) располагается слева впереди рядом с двигателем и доступен сверху. Цифрой «1» показан верхний крепежный болт.
Вид шестицилиндрового двигателя снизу. Генератор (2) размещается справа внизу около двигателя. Для охлаждения генератора подключен воздушный канал (1) (здесь демонтирован ради наглядности изображения).
