Снятие
1. Слейте рабочую жидкость гидроусилителя.
2. Снимите правый передний приводной вал (см. главу "Приводные валы").
3. Отсоедините возвратный шланг от бачка.
Примечание: избегайте попадания рабочей жидкости на приводной ремень.
4. Используя специнструмент отсоедините нагнетательный трубопровод.
- Момент затяжки — 45 Нм
Примечание: при подсоединении нагнетательного трубопровода затяните его штуцер так, чтобы не выступали витки резьбы.
5. Отсоедините вакуумные шланги.

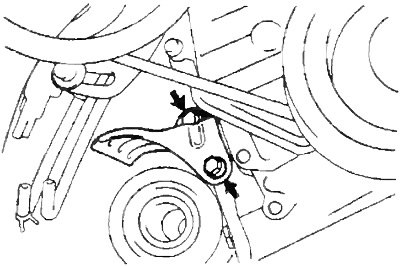

6. (Модели WD)
Отверните два болта и снимите защитный кожух.
- Момент затяжки — 25 Нм

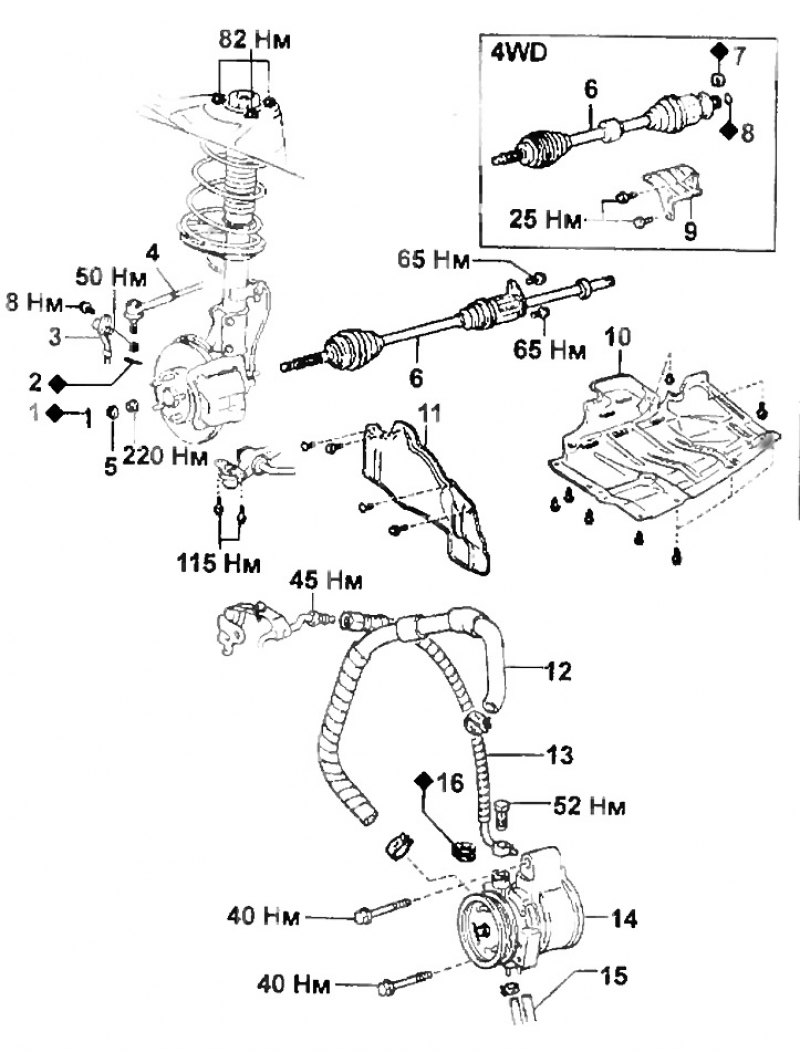

Снятие насоса усилителя рулевого управления (3S-FE, 4S-FE). 1, 2 - шплинт, 3 - датчик частоты вращения, 4 - правая рулевая тяга, 5 - контргайка, 6 - правый передний приводной вал, 7 - стопорное кольцо, 8 - кольцевое уплотнение, 9 - защитный кожух, 10 - центральный кожух защиты двигателя, 11 - правый кожух защиты двигателя, 12 - возвратный трубопровод, 13 - нагнетательный трубопровод, 14 - насос в сборе, 15 - вакуумный шланг, 16 - прокладка.
Насос усилителя рулевого управления (3S-FE, 4S-FE). 1 - шпонка, 2 - штуцер возвратного трубопровода, 3 - сальник, 4, 6, 10, 13, 20, 27, 30 - кольцевое уплотнение, 5 - штуцер нагнетательного трубопровода, 7 - регулятор расхода, 8 - пружина, 9, 19, 31 - стопорное кольцо, 11 - передний диск, 12, 15 - установочный штифт, 14 - вал насоса, 16 - корпус насоса, 17 - седло, 18 - клапан увеличения частоты вращения холостого хода, 21 - седло пружины, 22 - шкив, 23 - лопасть, 24 - ротор, 25 - статорное кольцо, 26 - задний диск, 28 - волнистая шайба, 29 - крышка корпуса.
Примечание: при сборке на детали указанные стрелками нанесите:
- белая стрелка - консистентную смазку,
- черная стрелка - рабочую жидкость гидроусилителя.
7. Отверните болты крепления и снимите насос усилителя в сборе с нагнетательным и возвратным трубопроводами.
При установке насоса перед затяжкой второго болта крепления отрегулируйте натяжение ремня привода насоса усилителя (см. соответствующий раздел).
- Момент затяжки — 40 Нм
8. Установите насос в тиски и отсоедините возвратный и нагнетательный трубопроводы.
- Момент затяжки штуцерного болта — 52 Нм
Установка
1. Установка производится в порядке обратном снятию. При установке руководствуйтесь сборочным рисунком.
2. Долейте рабочую жидкость гидроусилителя рулевого управления.
3. Прокачайте систему гидроусилителя.
4. Проверьте отсутствие утечек в системе.
