Снятие
1. (Для автомобилей оборудованных подушкой безопасности)
Снимите накладку рулевого колеса (см. главу "Система безопасности (SRS)").
Внимание: храните накладку рулевого колеса лицевой поверхностью вверх.
Снятие рулевой колонки. 1 - накладка рулевого колеса, 2 - рулевое колесо, 3 - комбинированный переключатель, 4 - нижний кожух рулевой колонки, 5 - рычаг регулировки оборотов холостого хода при прогреве дизельного двигателя, 6 - дополнительный вещевой ящик, 7 - нижняя отделочная панель со стороны водителя, 8 - рычаг замка капота, 9 - отделка порога передней двери, 10 - воздуховод, 11 - боковая отделка салона, 12 - рулевая колонка в сборе, 13 - кожух замка зажигания, 14 - нижняя отделка комбинации приборов, 15 - верхний кожух рулевой колонки.
2. Снимите рулевое колесо.
а) Отверните гайку. Нанесите метки на главный вал и рулевое колесо.
- Момент затяжки — 36 Нм
б) Используя специнструмент, снимите рулевое колесо.

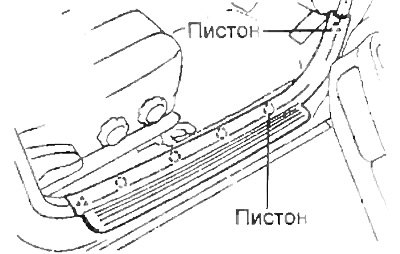

3. Снимите отделку порога передней двери.
4. Снимите боковую отделку салона.
5. (ЗС-Т с МКПП)
Отверните винты крепления и отсоедините рычаг регулировки оборотов холостого хода при прогреве дизельного двигателя.
6. Снимите рычаг замка капота.
7. Снимите нижнюю отделочную панель со стороны водителя.
8. Снимите воздуховод.
Рулевая колонка. 1 - главный вал, 2 - подшипник, 3 - упорное кольцо, 4 - пружина, 5 - ось рычагов, 6, 18 - вспомогательный рычаг регулировки угла наклона, 7, 15 - фиксатор собачки, 8, 17 - собачка, 9 - проставка, 10 - втулка, 11 - верхняя труба рулевой колонки, 12 - стопорное кольцо, 13 - рычаг регулировки угла наклона, 14 - болт-ось, 16 - пружина, 17 - болт с конической головкой, 19 - седло пружины, 20 - пружина сжатия, 21, 39 - держатель рычага регулировки угла наклона, 22 - стопорное кольцо, 23, 38 - пружина растяжения, 24, 40 - болт рулевой колонки, 25 - хомут, 26 - болт с конической головкой, 27 - хомут кронштейна, 28 - универсальный шарнир, 29 - пыльник, 30 - промежуточный вал с универсальным шарниром, 31 - электромагнитный клапан блокировки ключа зажигания, 32 - втулка главного вала, 33 - нижняя труба рулевой колонки, 34 - контактная группа замка зажигания, 35 - кронштейн замка зажигания, 36 - цилиндр замка зажигания, 37 - подсветка замка зажигания.
Примечание: при сборке на отмеченные на рисунке детали нанесите:
- стрелка влево - консистентную смазку
- полукруг - клей герметик для фиксации резьбовых соединений.
[Источник статьи размещён на портале: autoinstruction]

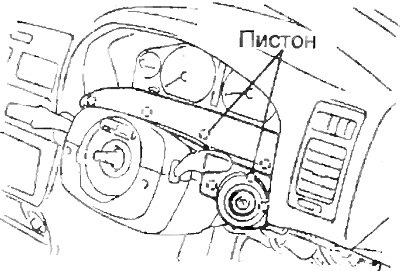

9. Снимите нижнюю отделку комбинации приборов.
10. Отверните винты крепления и снимите кожухи рулевой колонки.

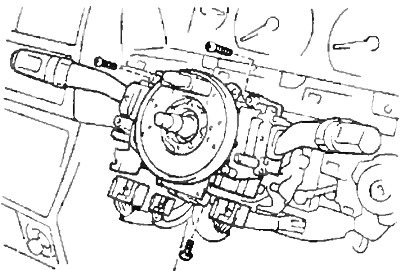

11. Отверните винты крепления и снимите комбинированный переключатель.

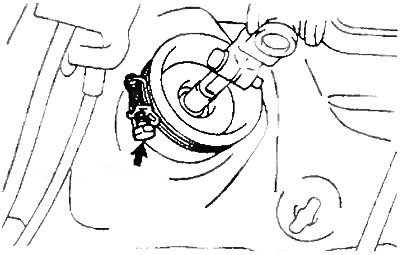

12. Отсоедините разъем замка зажигания. Ослабьте зажим.
- Момент затяжки — 36 Нм

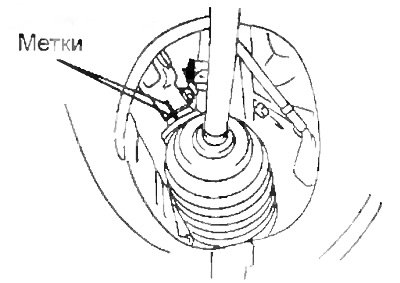

13. Нанесите установочные метки как показано на рисунке и отверните болт крепления промежуточного вала к универсальному шарниру.
- Момент затяжки — 36 Нм
14. Отверните гайки крепления и снимите рулевую колонку в сборе.
- Момент затяжки — 26 Нм
Снятие замка зажигания

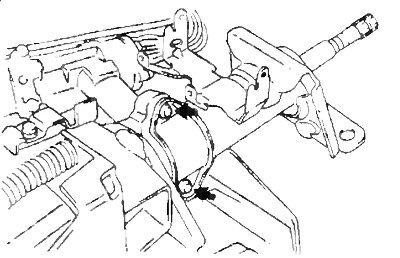

1. Высверлите болты с конической головкой и извлеките их из кронштейна.
2. Снимите кронштейн замка зажигания с трубы рулевой колонки.
При подсоединении замка зажигания используйте новые болты с конической головкой. Затягивайте их до тех пор, пока головки не срежутся.
Проверка замка зажигания
1. Проверьте кронштейн замка зажигания.
Убедитесь, что механизм блокировки рулевого колеса работает должным образом.
2. При необходимости замените цилиндр замка зажигания.
а) Установите ключ зажигания в положение "АСС". Утопите стопорный штифт тонким стержнем или отверткой и извлеките цилиндр замка.
б) Установите ключ зажигания в положение "АСС" и установите новый цилиндр замка зажигания в кронштейн. Убедитесь, что стопорный штифт встал на место.
г) Убедитесь, что механизм блокировки рулевого колеса работает должным образом.
Установка рулевой колонки
Установка производится в порядке обратном снятию. При установке совместите сделанные при снятии метки.
