Привод управления задними колесами (4WS). 1 - втулка, 2 - корпус привода, 3, 7 - крышка корпуса, 4, 8 - кольцевое уплотнение, 5 - фигурная шайба, 6 - вал-шестерня, 9 - сателлиты.
Примечание: на детали указанные стрелками на сборочном рисунке нанесите консистентную смазку.
3. Снимите промежуточную опору.

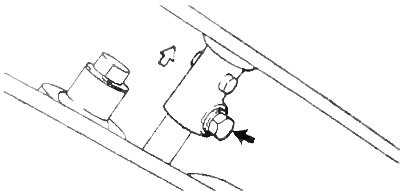

а) Ослабьте болт крепления опоры к заднему карданному валу.
- Момент затяжки — 36 Нм
б) Обверните два болта крепления опоры к кузову и снимите ее.
- Момент затяжки — 16 Нм
5. Отверните болт крепления заднего карданного вала к валу ведомой шестерни заднего рулевого механизма и снимите вал.
- Момент затяжки — 36 Нм
Установка
Установка карданного вала рулевого механизма производится в порядке обратном снятию.
При установке переднего карданного вала совместите шлицы как показано на рисунке.
Отрегулируйте нейтральное положение заднего рулевого механизма.
