Проверка технического состояния
1. Выключите зажигание.

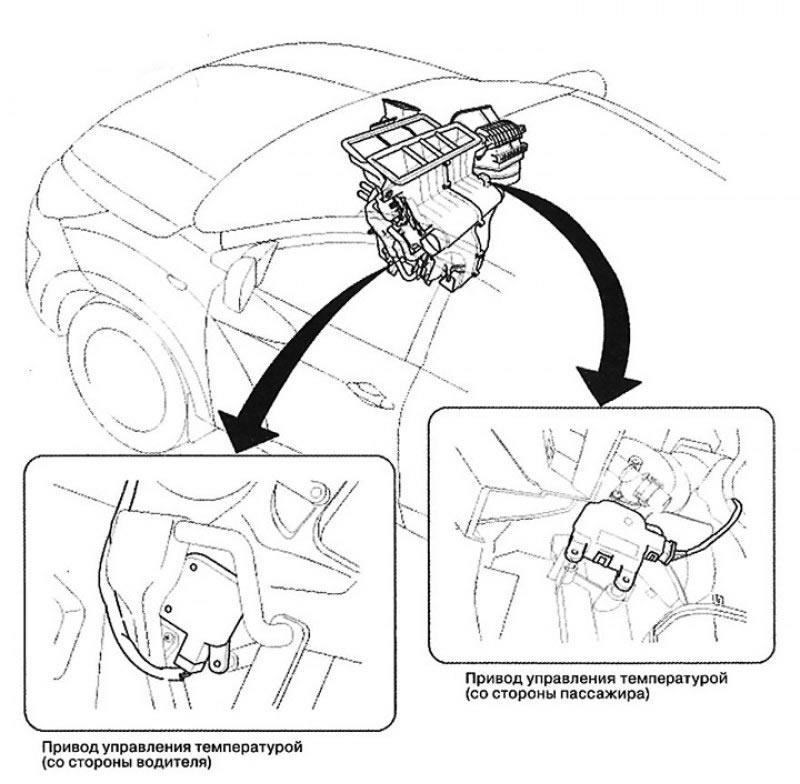

2. Отсоедините разъём привода управления температурой.
3. Убедитесь, что привод управления температурой перемещается в положение горячего воздуха при подаче 12 В на вывод 3 и соединения с «массой» вывода 4. Убедитесь в том, что при изменении схемы подключения питания на противоположную, привод управления температурой переводит заслонку в положение максимального охлаждения.
1, 2, 3. Положение «горячий воздух»; 4. Положение «холодныйвоздух»; 5. «Масса» датчика; 6. Сигнал обратной связи; 7. 5 В (Vcc)

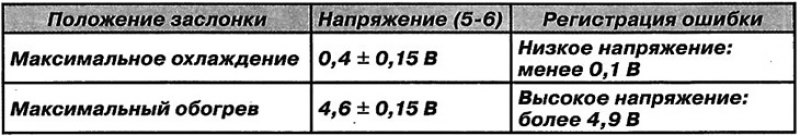

Примечание: Технические характеристики:
5. Измерьте напряжение между выводами 6 и 7 (сторона пассажира).
Примечание: Технические характеристики:
* Передает информацию на органы управления о текущем положении привода.
6. Если измеренная величина напряжения не соответствует техническим характеристикам, замените привод управления температурой на заведомо исправный и выполните проверку правильности функционирования.
(Оригинал выложен на портале autoinstruction)
7. Если неисправность устранена, замените привод управления температурой.
