2. Слейте хладагент с использованием специальной установки.
3. На холодном двигателе слейте охлаждающую жидкость из радиатора.

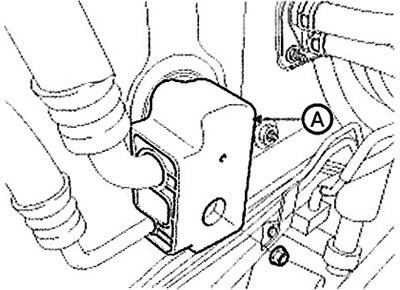

4. Снимите крышку (А) расширительного клапана.
5. Отверните винты (А) и снимите расширительный клапан (В) с сердечника испарителя.
Немедленно заглушите или закройте крышками магистрали после их отсоединения во избежание попадания в них влаги и грязи.
Примечание: Момент затяжки: 7,8 - 11,7 Нм.
6. Отсоедините впускной (С) и выпускной (D) шланги от блока отопителя.
Внимание. После отсоединения шлангов вытечет охлаждающая жидкость, соберите ее в чистую емкость. Не допускайте попадания охлаждающей жидкости на электрические детали и лакокрасочное покрытие. В противном случае немедленно смойте ее.
7. Снимите приборную панель.
8. Отсоедините разъемы привода управления температурой, привода выбора режима и датчика температуры испарителя.
9. Снимите поперечину капота в сборе.

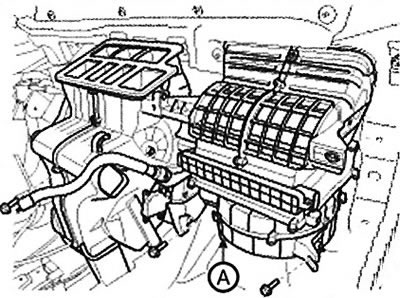

10. Отверните три болта крепления и снимите блок отопителя и вентилятора.

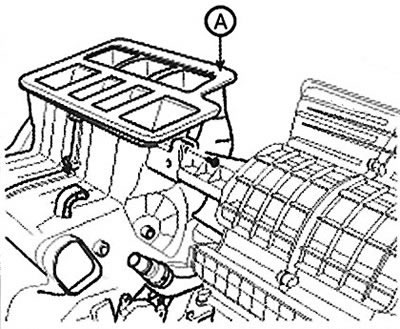

11. Отверните три винта и снимите блок (В) вентилятора с блока отопителя.
 |
 |
12. Отверните винт крепления и снимите крышку (А) сердечника отопителя.
13. Снимите нижнюю часть (А) корпуса отопителя, отвернув винт.
14. Снимите сердечник (А) испарителя.
15. Извлеките сердечник отопителя, следя за тем, чтобы не перегнуть при этом впускные и выпускные трубки.
16. Установку выполняйте в порядке, обратном снятию.
17. Обратите внимание на следующие моменты:
A. При установке нового испарителя долейте компрессорное масло (ND-OIL8).
B. Замените кольцевые уплотнения новыми на каждом штуцере; нанесите на них тонкий слой масла перед установкой. Обязательно используйте кольцевые уплотнения, предназначенные для работы с хладагентом R-134a, для исключения утечек.
C. Сразу после использования масла установите крышку на емкость и плотно затяните ее для исключения попадания влаги.
D. Не допускайте попадания компрессорного масла на автомобиль, поскольку оно может повредить лакокрасочное покрытие. В противном случае немедленно смойте масло.
E. Нанесите герметик на уплотнения.
F. Убедитесь в отсутствии утечки воздуха.
G. Заправьте систему и проверьте ее рабочие характеристики.
H. Не перепутайте входной и выходной шланги отопителя, надежно закрепите хомуты.
(Материал заимствован у портала: autoinstruction.ru)
I. Добавьте охлаждающую жидкость.
