Проверка технического состояния

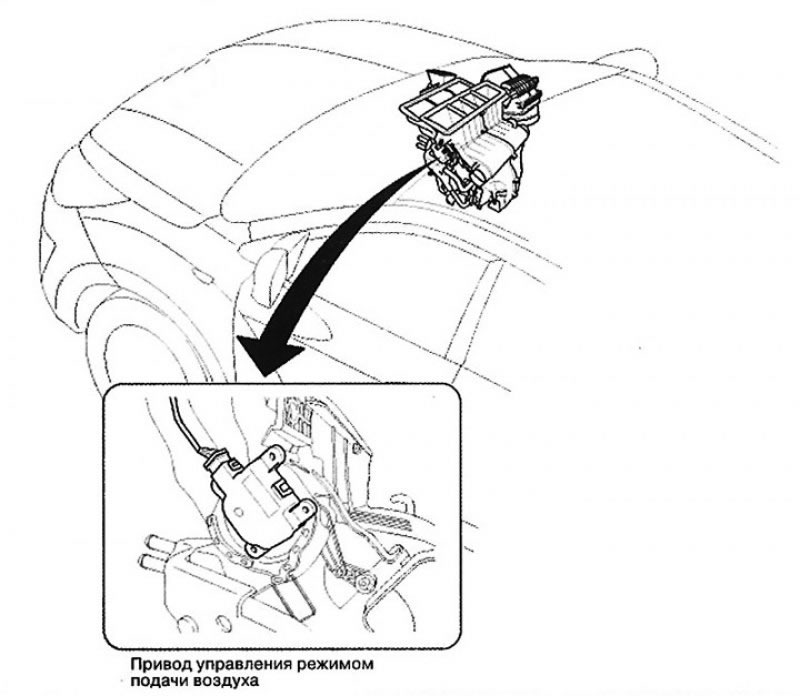

1. Выключите зажигание.
2. Отсоедините разъём привода управления режимом подачи воздуха.
3. Убедитесь, что при подаче 12 В на вывод 3 и «массы» на вывод 4 привод управления режимом подачи воздуха перемещается в положение обогрева.
4. При смене полярности привод управления режимом подачи воздуха должен переместиться в положение вентиляции.
1., 2., 3. Режим обогрева; 4. Режим вентиляции; 5. «Масса» датчика; 6. Сигнал обратной связи; 7. 5 В (Vcc)

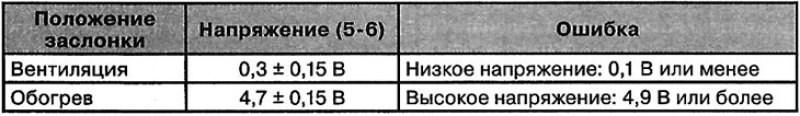

5. Измерьте напряжение между выводами 5 и 6.
* Передает информацию на органы управления о текущем положении привода.
6. Если измеренное напряжение не соответствует нормативному диапазону, замените привод управления режимом подачи воздуха на заведомо исправный и убедитесь в правильности функционирования системы.
7. Если неисправность исчезла, замените регулятор температуры.
Замена
1. Произведите действия 1-7 раздела «Замена привода управления температурой» настоящей главы.
2. Отсоедините разъем (А) привода управления режимами.
3. Отверните винты и снимите привод (В) управления режимами.
4. Установка производится в порядке обратном снятию.
