Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем вещевой ящик (см. Снятие вещевого ящика) и нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).
Поворачиваем пальцем фиксатор оболочки тяги регулятора температуры и отсоединяем тягу от рычага заслонки.

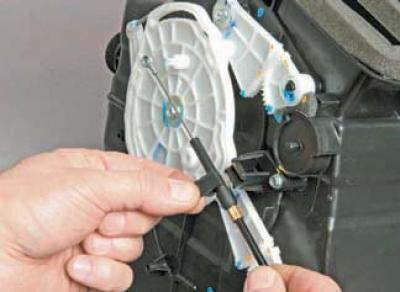

Повернув фиксатор оболочки тяги распределительных заслонок, отсоединяем тягу от привода заслонок (для наглядности показано на снятом отопителе).

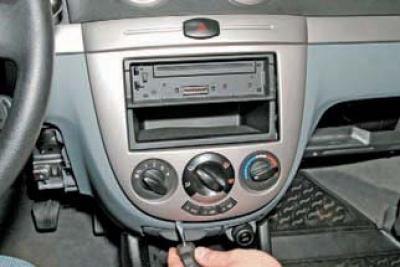

Шлицевой отверткой отжимаем две защелки центральной облицовки панели приборов.

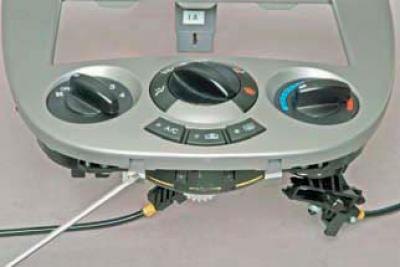

Расположение защелок на центральной облицовке

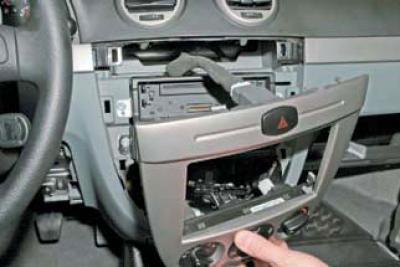

Снимаем облицовку, преодолевая сопротивление пружинных фиксаторов.

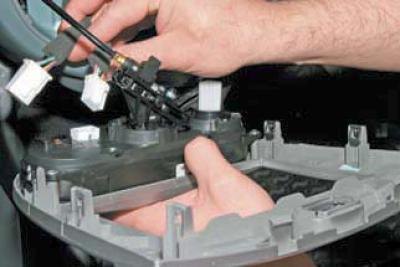

Нажав на фиксатор, отсоединяем колодку проводов от выключателя аварийной сигнализации.
Нажав на фиксаторы колодок, отсоединяем две колодки проводов от блока управления отоплением, вентиляцией и кондиционированием
и снимаем центральную облицовку панели приборов с блоком управления.
Для замены лампы подсветки…

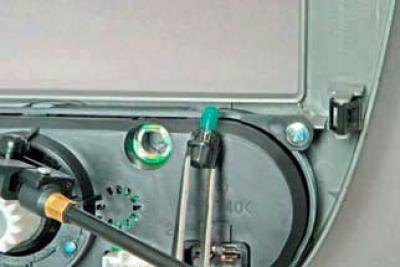

…пинцетом поворачиваем и вынимаем лампу из блока.
Снимаем с лампы светофильтр, переставляем на новую лампу W1,4W и устанавливаем лампу в обратной последовательности. Аналогично меняем остальные лампы.
Для замены тяги

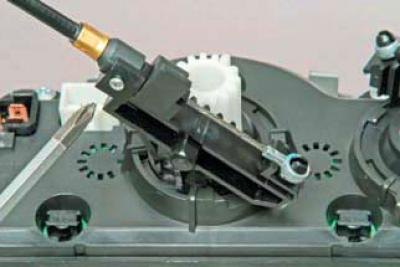

крестообразной отверткой отворачиваем саморез крепления фиксатора оболочки тяги.

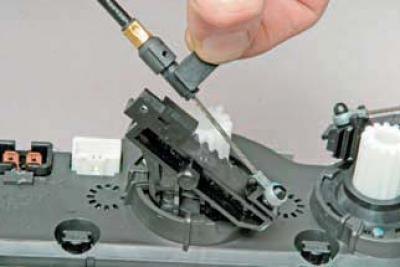

Поворачиваем фиксатор оболочки.

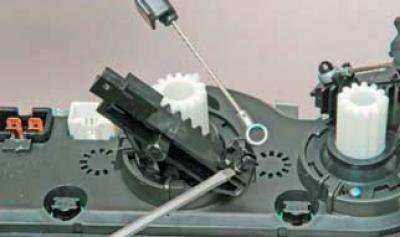

Поддев отверткой, отсоединяем тягу от рычага блока.
Устанавливаем новую тягу в обратной поседовательности. Аналогично меняем другую тягу.
Для замены блока управления снимаем с него обе тяги.
Крестообразной отверткой отворачиваем четыре самореза крепления блока.

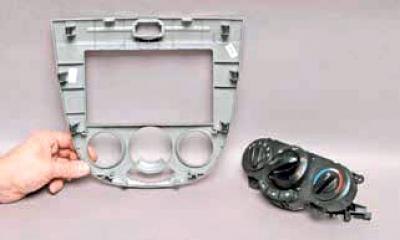

Снимаем блок управления с центральной облицовки панели приборов.
Устанавливаем блок управления отоплением, вентиляцией и кондиционированием в обратной последовательности.
