Элементы системы отопления и вентиляции
1 – корпус воздухоприемника; 2 – корпус вентилятора отопителя; 3 – вентилятор; 4 – распределитель воздуха; 5 – боковые воздушные каналы; 6 – сопла; 7 – боковые сопла; 8 – центральные сопла
Снятие и установка
Автомобили, изготовленные до конца 1985 года
1. Установить обе ручки регулятора до упора вверх.
2. Снять выключатель вентилятора, для чего подцепить его отверткой.

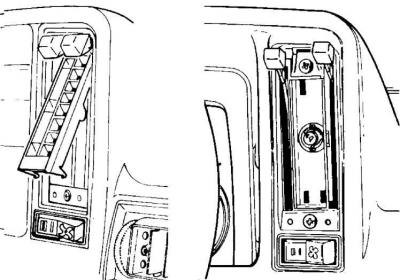

3. Приподнять нижнюю часть панели вверх, потянуть на себя и вывести из зацепления верхнюю часть.
4. Отвинтить винты и извлечь механизм управления.
Автомобили, изготовленные с 1986 года
1. Снять три ручки органов управления.

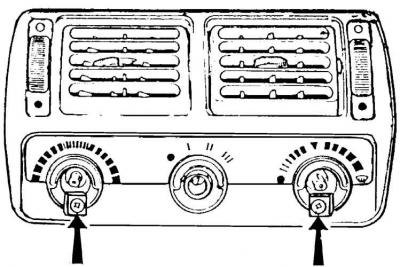

2. Отвинтить два винта (указаны стрелками) и снять панель, извлекая сначала нижнюю часть, а затем верхнюю.
3. Отключить разъем провода подсветки панели.
