Снятие
1. Снимите заднюю облицовку багажника.
2. Снимите боковую облицовку багажника.
3. Отсоедините разъемы датчика и электропривода.
4. Заблокируйте нейтральное положение заднего рулевого механизма.

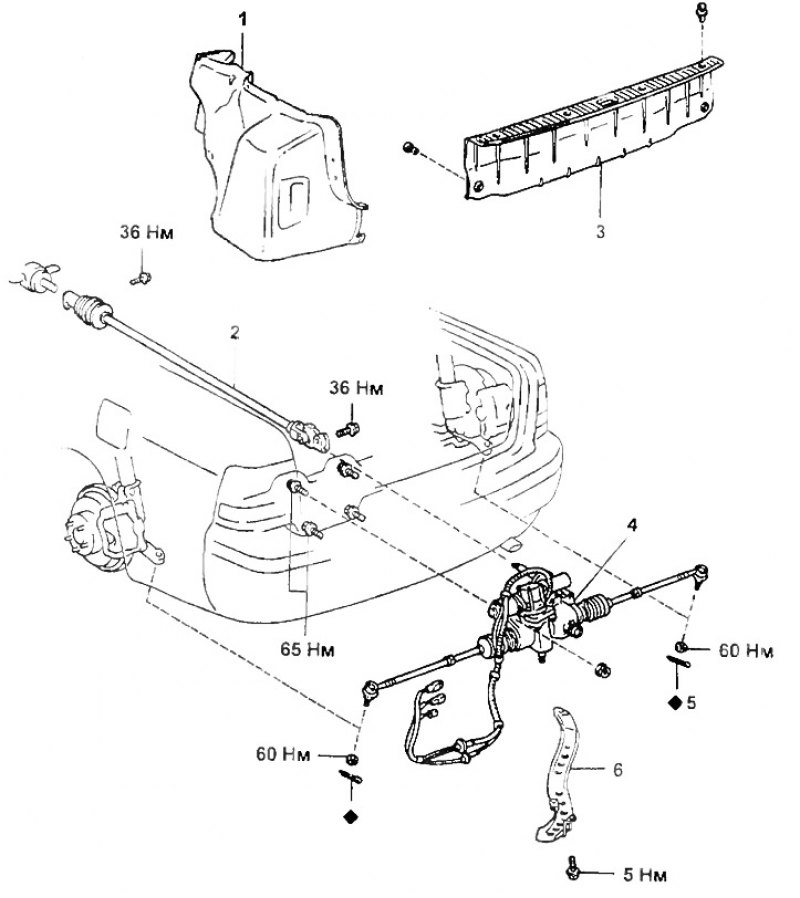

Снятие заднего рулевого механизма (4WS). 1 - боковая облицовка багажника, 2 - задний карданный вал рулевого механизма, 3 - задняя облицовка багажника, 4 - рулевой механизм в сборе, 5 - шплинт, 6 - защитный кожух проводки.
Перейдите к источнику по ссылке www.AutoInstruction.ru
Примечание: в случае если вы заменяете рулевой механизм в сборе, эту операцию можно не проводить.
5. Отверните три болта и снимите защитный кожух проводки.
- Момент затяжки — 5,5 Нм
6. Снимите задний карданный вал рулевого механизма.
а) Отверните болт крепления заднего вала к промежуточной опоре.
- Момент затяжки — 36 Нм
б) Отверните болт крепления вала к ведомой шестерне заднего рулевого механизма и снимите вал.
- Момент затяжки — 36 Нм

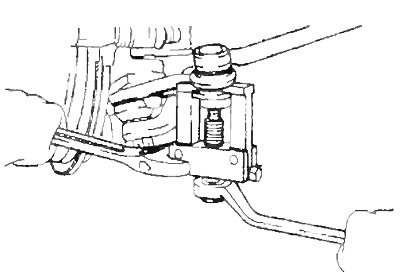

7. Отсоедините наконечники рулевых тяг от рычагов поворотного кулака.
- Момент затяжки — 60 Нм
Примечание: при подсоединении наконечников рулевых тяг к рычагам для установки шплинта возможен доворот гайки на угол не более 60°.
8. Отверните четыре гайки и снимите задний рулевой механизм в сборе.
- Момент затяжки — 65 Нм
Установка
1. Установка карданного вала рулевого механизма производится в порядке обратном снятию.
Внимание: не поворачивайте рулевое колесо пока не разблокируете задний рулевой механизм.
2. Проверьте углы поворота задних колес.

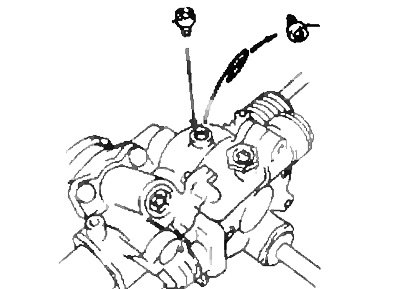

3. Отрегулируйте нейтральное положение заднего рулевого механизма.
Задний рулевой механизм (4WS). 1, 17 - наконечник рулевой тяги, 23, 18 - хомут, 3, 19 - чехол, 4 - электропривод в сборе, 5 - втулка, 6 - регулировочная гайка подшипников зубчатого сегмента, 7 - уплотнение, 8 - проставка, 9 - подшипник, 10 - наружное кольцо подшипника, 11 - корпус червяка, 12 - подшипник, 13 - червяк, 14 - подшипник, 15 - регулировочная гайка подшипников червяка, 16 - контргайка, 20, 43 - рулевая тяга, 21, 42 - зубчатая шайба, 22 - корпус шестерни, 23, 25 - подшипник, 24 - шестерня, 26 - вал, 27 - датчик, 28 - технологическая пробка корпуса заднего рулевого механизма, 29 - зубчатый сегмент, 30 - наружное кольцо подшипника, 31 - кольцевое уплотнение, 32 - крышка направляющей рейки, 33 - пружина, 34 - направляющая рейки, 35 - проставка, 36 - рейка, 37 - подшипник, 38 - держатель втулки, 39 - ведомая шестерня, 40 - стопорное кольцо, 41 - втулка.
Примечание: при сборке на детали указанные стрелками нанесите:
- белая стрелка, черная стрелка - консистентную смазку,
- черная стрелка - герметик.
