Разборка стояночного тормоза
1. Снимите заднее колесо.
2. Снимите задний суппорт в сборе.
а) Отверните два болта крепления и снимите задний суппорт в сборе.
б) Подвесьте суппорт так, чтобы не растягивать шланг.
3. Снимите тормозной диск.

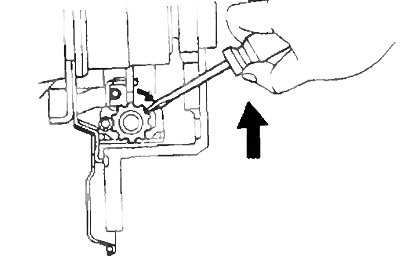

Примечание: если тормозной диск не снимается, то вращайте регулятор для уменьшения его длины.
Стояночный тормоз для задних дисковых тормозов. 1 - держатель, 2 - стопорная шайба, 3 - суппорт в сборе, 4 - рычаг стояночного тормоза, 5 - тормозная колодка, 6 - пружина держателя, 7 - седла пружины, 8 - заглушка, 9 - тормозной диск, 10 - возвратная пружина, 11 - регулятор, 12 - распорная пластина, 13 - направляющая, 14 - стяжная пружина колодки, 15 - пружина.

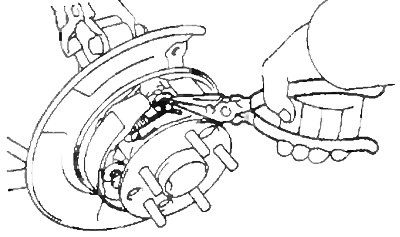

4. С помощью специнструмента, снимите стяжные пружины колодок.

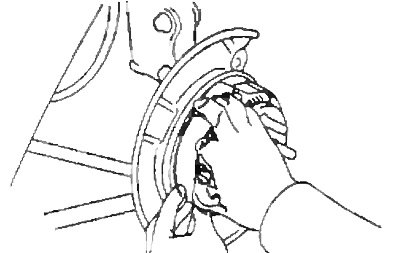

5. Снимите пружину держателя, седла пружины и держатель.
6. Снимите переднюю тормозную колодку и регулятор.

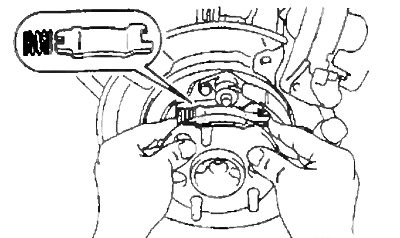

а) Снимите распорную пластину с пружиной.

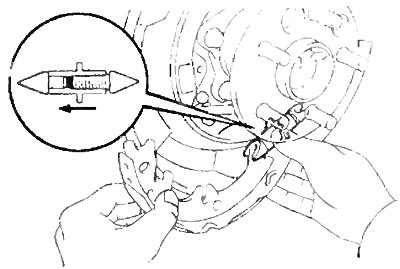

б) Снимите регулятор.

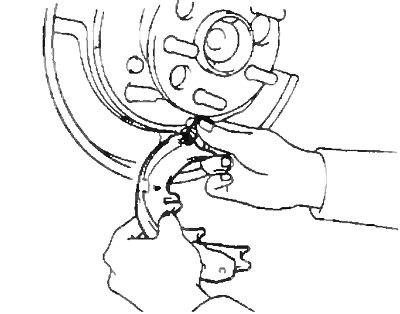

в) Отсоедините возвратную пружину и снимите переднюю колодку.

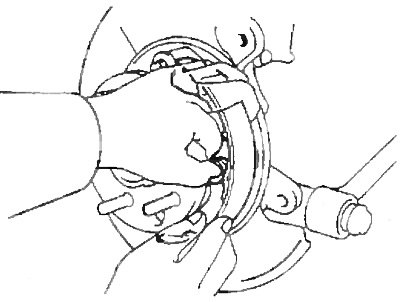

7. Снимите заднюю тормозную колодку, а) Снимите пружину держателя, седла пружины и держатель.
б) Снимите возвратную пружину с задней колодки.

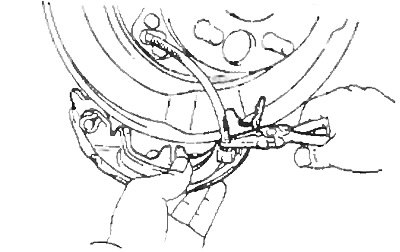

в) Отсоедините трос стояночного тормоза от рычага стояночного тормоза.

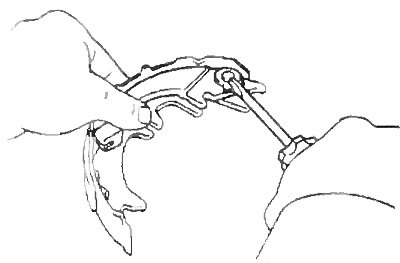

8. Снимите стопорную шайбу и рычаг стояночного тормоза с тормозной колодки.
Проверка стояночного тормоза
1. Проверьте снятые детали на отсутствие износа, ржавчины или повреждений.
2. Используя линейку, измерьте толщину накладок тормозных колодок.
- Стандартная толщина — 2,0 мм
- Минимальная толщина — 1,0 мм
Заменяйте тормозные колодки, если толщина тормозных накладок меньше минимально допустимой или обнаружен неравномерный износ накладок.
3. Используя штангенциркуль, измерьте внутренний диаметр тормозного диска.
- Стандартный — 170 мм
- Максимально допустимый — 171 мм
Замените тормозной диск, если внутренний диаметр больше максимально допустимого.
4. Проверьте плотность прилегания накладки тормозной колодки к барабану (диску).
Если контакт между рабочими поверхностями плохой, то замените тормозные колодки.

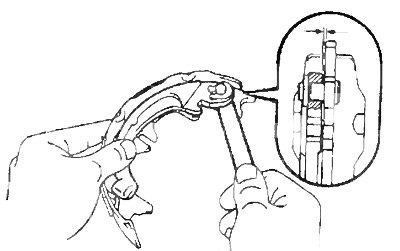

5. Используя щуп, измерьте зазор между тормозной колодкой и рычагом стояночного тормоза.
- Максимально допустимый зазор — 0,35 мм
Если зазор не соответствует техническим условиям, то подбеоите регулировочную шайбу нужной толщины из значений, приведенных в таблице.
 |
 |

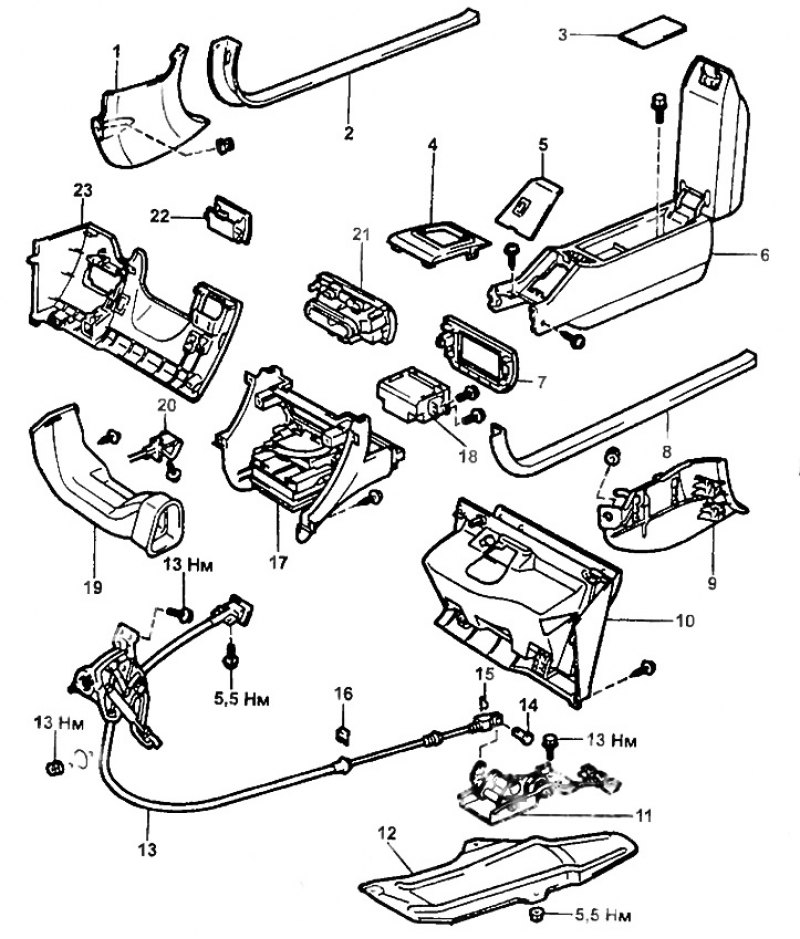

Снятие и установка троса стояночного тормоза. 1, 9 - боковая отделка салона, 2, 8 - отделка порога передней двери, 3 - коврик, 4 - отделка отверстия для рычага МКПП, 5 - накладка задней части центральной консоли, 6 - задняя часть центральной консоли, 7 - нижняя отделка центральной консоли, 10 - вещевой ящик, 11 - кронштейн, 12 - накладка (3S-FE, 4WS), 13 - трос стояночного тормоза, 14 - ось вилки, 15 - шплинт, 16 - держатель троса, 17 - передняя часть центральной консоли, 18 - панель управление отопителем в сборе, 19 - воздуховод, 20 - рычаг замка капота, 21 - центральная отделочная панель, 22 - дополнительный вещевой ящик, 23 - нижняя отделочная панель со стороны водителя.
6. Замените, при необходимости, регулировочную шайбу.
а) Снимите рычаг стояночного тормоза, и установите регулировочную шайбу нужной толщины.
б) Установите рычаг стояночного тормоза с новой стопорной шайбой.
в) Повторно измерьте зазор.
Установка стояночного тормоза
Примечание: устанавливайте детали, как показано на рисунке.
1. Нанесите высокотемпературную смазку на тормозной щит, в места указанных стрелками на сборочном рисунке.
2. Нанесите высокотемпературную смазку на регулятор, как показано на рисунке.
3. Установите заднюю колодку.

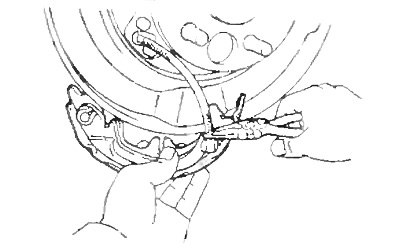

а) Подсоедините трос привода стояночного тормоза к рычагу.

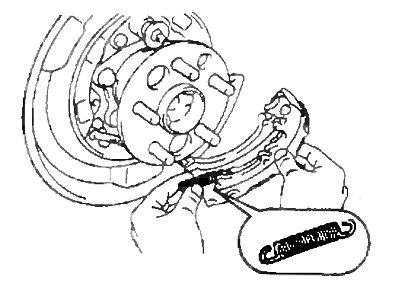

б) Установите возвратную пружину.

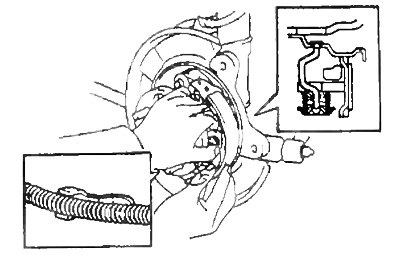

в) Установите держатель, седла пружины и пружину держателя.

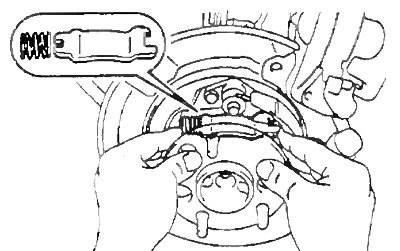

4. Установите распорную пластину.
5. Установите переднюю колодку.

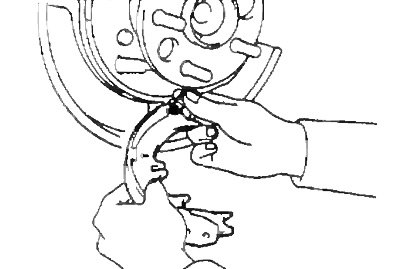

а) Подсоедините возвратную пружину к передней колодке.

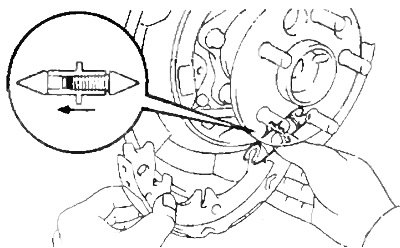

б) Установите регулятор между передней и задней колодками, как показано на рисунке.

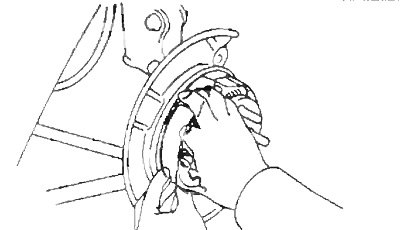

в) Установите держатель, седла пружины и пружину держателя.

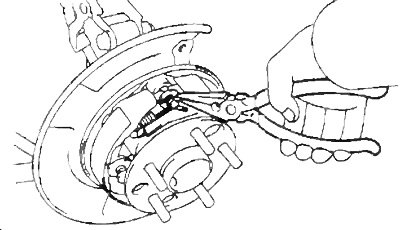

6. С помощью специнструмента, установите стяжные пружины колодки.
Рычаг стояночного тормоза. 1 - рукоятка МКПП, 2 - коврик, 3 - задняя часть центральной консоли, 4 - рычаг стояночного тормоза, 5 - кронштейн, 6 - уплотнение, 7 - держатель, 8 - накладка (3S-FE, 4WS), 9 - трос стояночного тормоза, 10 - датчик включения стояночного тормоза, 11 - отделка рычага МКПП.

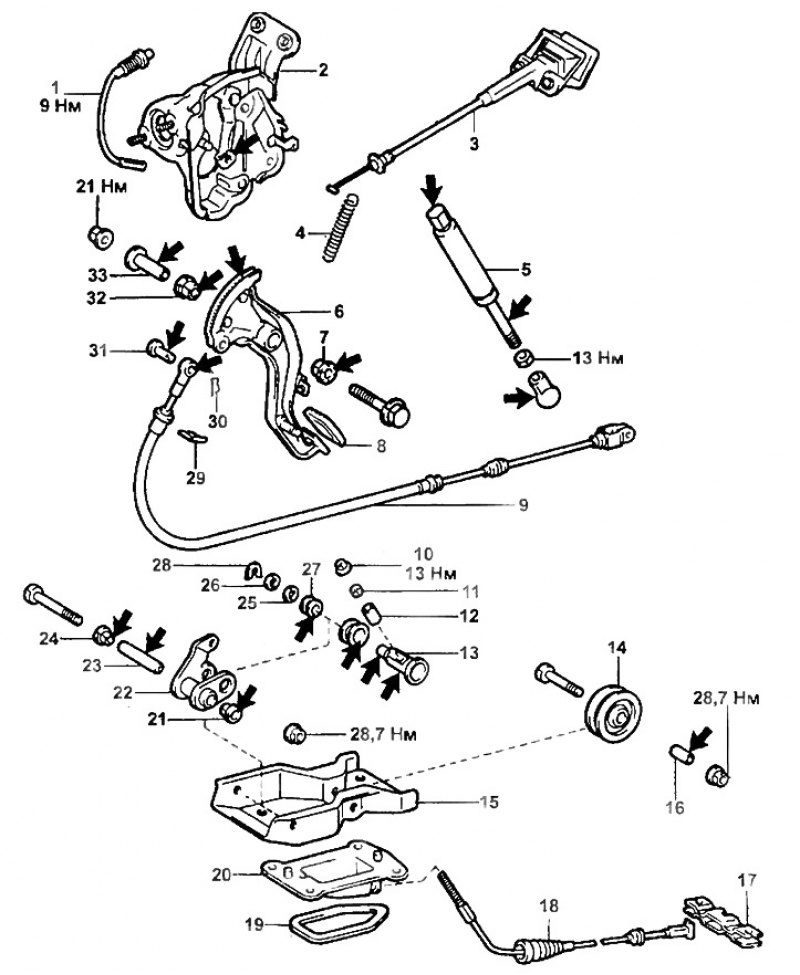

Педаль стояночного тормоза. 1 - датчик включения стояночного тормоза, 2 - корпус механизма стояночного тормоза, 3 - рукоятка выключения стояночного тормоза, 4 - пружина, 5 - амортизатор, 6 - педаль стояночного тормоза, 7 - втулка, 8 - накладка педали, 9 - трос стояночного тормоза, 10 - контргайка, 11 - втулка, 12 - втулка, 13 - ось, 14 - ролик, 15 - опорный кронштейн, 16 - втулка, 17 - фиксатор, 18 - трос стояночного тормоза, 19 - уплотнение, 20 - кронштейн, 21, 24 - пластиковые втулки, 22 - кронштейн, 23 - втулка, 25, 26 - шайба, 27 - втулка, 28 - стопорное кольцо, 29 - фиксатор, 30 - шплинт, 31 - штифт, 32 - втулка, 33 - ось педали.

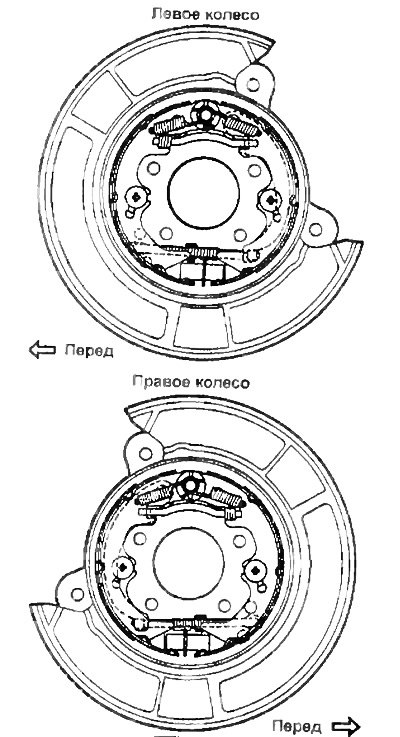

7. Проверьте правильность установки деталей согласно рисунку.
8. Установите тормозной диск.
а) Перед сборкой, обработайте диск и поверхности накладок наждачной бумагой.

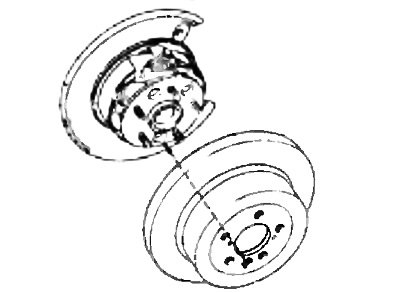

б) Совместите отверстие на ступице задней оси и отверстие на диске.
Внимание: не допускайте попадания масла или консистентной смазки на поверхности трения.
9. Отрегулируйте зазор колодок стояночного тормоза.
а) Временно установите колесные гайки.
б) Снимите заглушку.

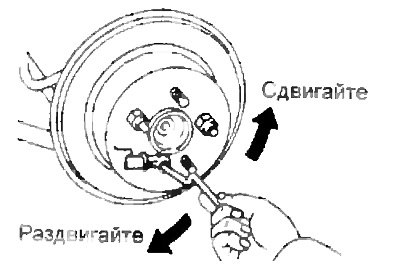

в) Поворачивая регулятор, раздвигайте колодки, пока они не заблокируют диск.
г) Отверните регулятор на восемь зубцов.
д) Установите залушку.
10 Установите задний суппорт в сборе и затяните два болта крепления.
- Момент затяжки — 47 Нм
11. Установите заднее колесо.
- Момент затяжки — 105 Нм
[Оригинал опубликован на веб-сайте Autoinstruction.ru]
Тросы привода стояночного тормоза (2WD). 1 - фиксатор, 2 - кронштейн троса №1, 3 - кронштейн троса №2, 4 - трос привода стояночного тормоза, 5 - суппорт в сборе, 6 - стяжная пружина, 7 - держатель колодки, 8 - седло, 9 - тормозной диск, 10 - возвратная пружина, 11 - тормозной барабан, 12 - регулятор, 13 - накладка (3S-FE, 4WS).
Тросы привода стояночного тормоза (4WD). 1 - фиксатор, 2 - трос привода стояночного тормоза, 3 - кронштейн троса №1, 4 - кронштейн троса №2, 5 - суппорт в сборе, 6 - стяжная пружина, 7 - держатель колодки, 8 - седло, 9 - тормозной диск.
Проверки и регулировки
1. Установка штока.
а) Ослабьте контргайку наконечника амортизатора.
б) Подсоедините амортизатор к педали тормоза и полностью вытяните шток.
в) Нажмите на педаль до соприкосновения ее с упорами.

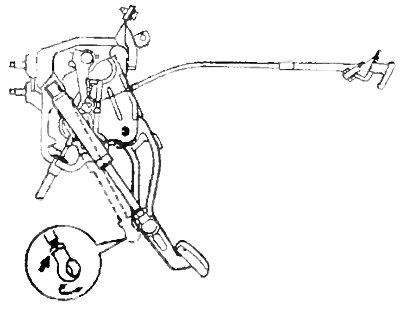

г) Вращайте наконечник штока, до тех пор пока отверстие на наконечнике не совпадет со штоком на педали. Затем поверните наконечник влево на один оборот.
д) Подсоедините наконечник амортизатора к штоку педали и затяните контргайку.
- Момент затяжки — 13 Нм
Примечание: при подсоединении амортизатора, его шток должен быть утоплен на 0,5- 2,0 мм.

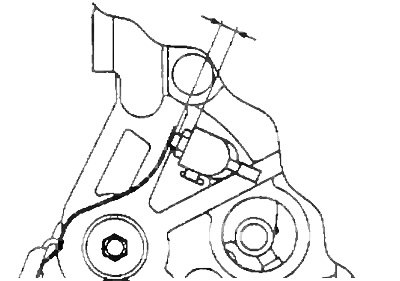

е) Вращая датчик стояночного тормоза так, чтобы показанный на рисунке зазор был в пределах нормы.
- Номинальный зазор — 6,5-9,5 мм

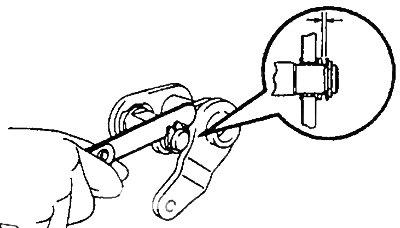

2. С помощью щупа, измерьте зазор между осью педали и кронштейном.
- Максимально допустимый зазор — 0,09 - 0,5 мм

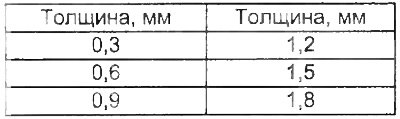

Если зазор не соответствует указанному, то подберите регулировочную шайбу нужной толщины (см. таблицу).
