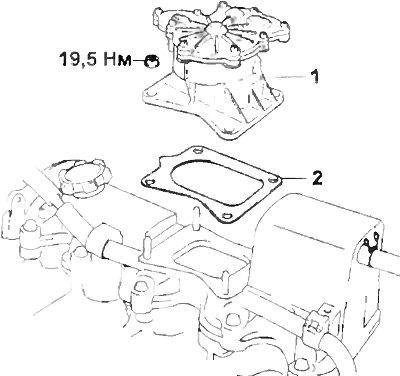

Вакуумный насос. 1 - вакуумный насос, 2 - прокладка.
Проверка

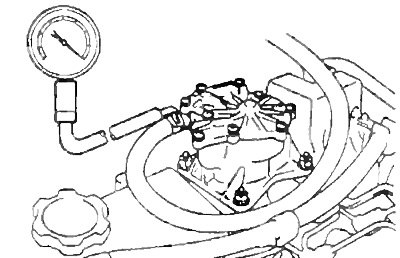

1. Подсоедините манометр к вакуумному насосу.
2. Включите двигатель.
3. Снимите показания манометра на холостом ходу двигателя.
- Частота вращения холостого хода — 750 - 850 об/мин
- Разряжение — 600 мм. рт. ст. при номинальном атмосферном давлении на уровне моря
Снятие
1. Снимите нижнюю защиту двигателя.
2. Снимите пробку с защитной крышки №2 ремня привода ГРМ.

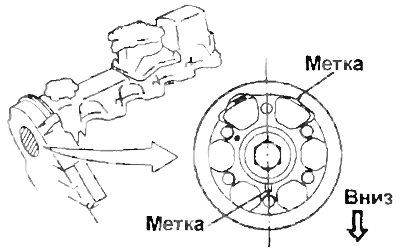

3. Установите шкив распредвала меткой вниз.
4. Отсоедините вакуумный шланг от вакуумного насоса.
5. Снимите вакуумный насос.

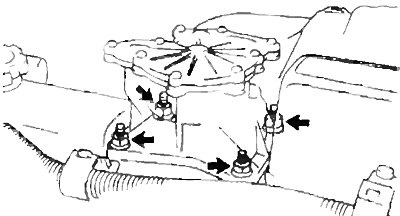

а) Отверните четыре гайки крепления.
б) Снимите насос и прокладку.
Установка
1. Убедитесь, что кулачок распредвала установлен в нижней мертвой точке.
2. Установите вакуумный насос с новой прокладкой.
- Момент затяжки — 19,5 Нм
3. Подсоедините вакуумный шланг к вакуумному насосу
4. Установите пробку на защитной крышке №2 ремня привода ГРМ.
5. Установите нижнюю защиту двигателя.

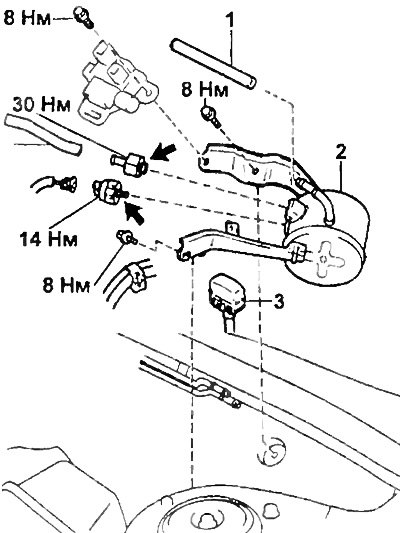

Ресивер. 1 - вакуумный шланг, 2 - ресивер, 3 - диагностический разъем.
