Примечание: снятие и установку вакуумного усилителя тормозов производите руководствуясь сборочными рисунками.
Проверка обратного клапана
1. Снимите обратный клапан и проверьте, чтобы воздух проходил от вакуумного ресивера к шлангу и не проходил в обратную сторону. При необходимости замените клапан.

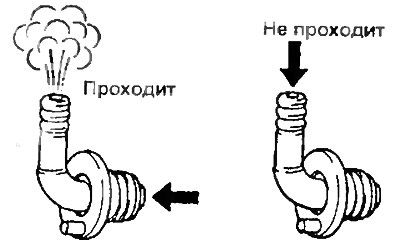

Бензиновые двигатели

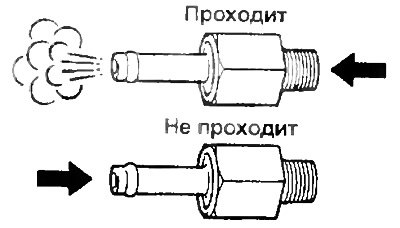

Дизельные двигатели
Регулировка длины штока вакуумного усилителя
1. Установите новую прокладку на главный тормозной цилиндр.

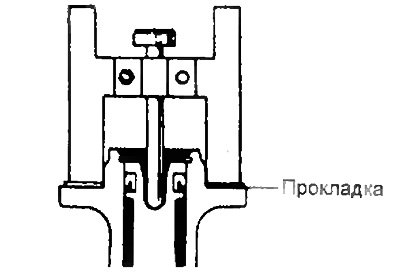

2. Установите регулировочное приспособление на прокладку, а затем опустите регулировочный винт до легкого касания поршня.
3. Переверните регулировочное приспособление и установите его на вакуумный усилитель.
4. Измерьте зазор между концом штока вакуумного усилителя и головкой регулировочного винта.
- Номинальный зазор — 0 мм
[Источник материала этот сайт www.Autoinstruction.ru]

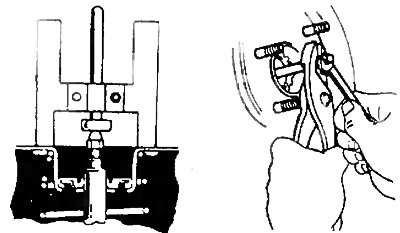

5. Если зазор не соответствует указанному, то отрегулируйте длину штока. как показано на рисунке.

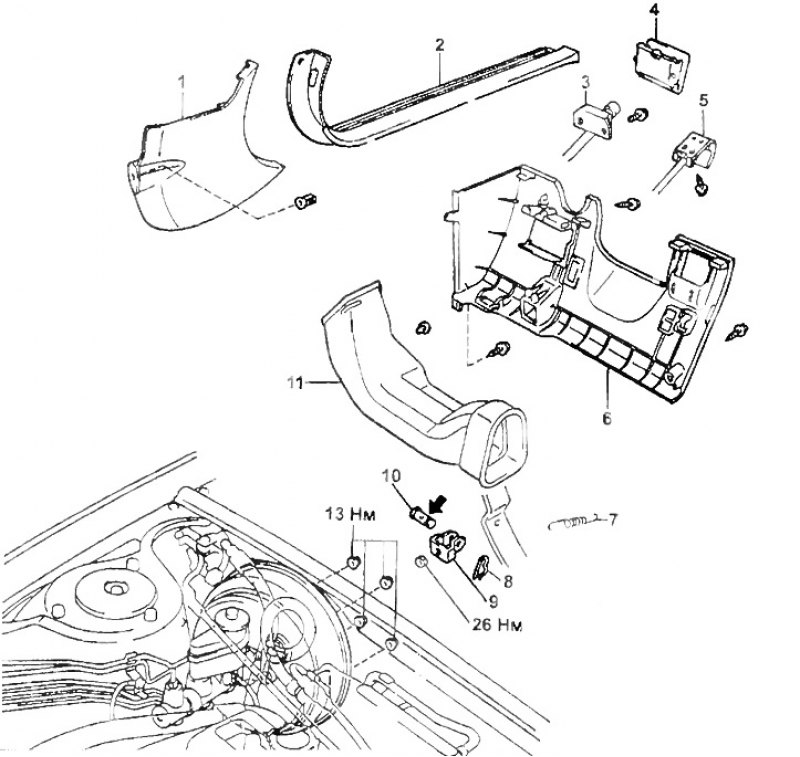

Снятие вакуумного усилителя тормозов. 1 - боковая отделка салона, 2 - отделка порога передней двери, 3 - ручка управления оборотами холостого хода при прогреве двигателя (ЗС-Т с МКПП), 4 - дополнительный вещевой ящик, 5 - рычаг замка капота, 6 - нижняя отделочная панель со стороны водителя, 7 - пружина, 8 - шплинт, 9 - вилка, 10 - ось вилки, 11 - воздуховод.
Вакуумный усилитель тормозов. 1 - шланг подачи давления, 2 - вакуумный усилитель, 3 - прокладка, 4 - вакуумный шланг, 5 - хомут, 6 - ось вилки, 7 - шплинт, 8 - пружина, 9 - главный цилиндр сцепления, 10, 12 - главный тормозной цилиндр, 11 - кронштейн (4S-FE, 3S-FE), 13 - прокладка, 14 - разъем, 15 - пружина.
