Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)
3.
Внимание: Во избежание загрязнения системы все открытые соединения всегда закрывайте заглушками.

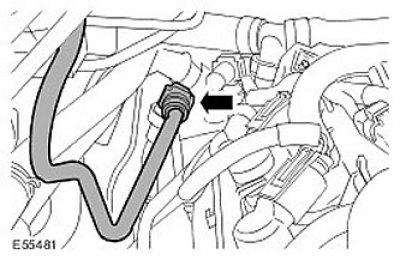

Отсоедините вакуумную магистраль вакуумного усилителя тормозов от вакуумного насоса тормозной системы.
4.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
5. Снимите систему выпуска. Для получения дополнительной информации обратитесь к Система выпуска - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.08)
6. Опустите заднюю часть коробки передач для обеспечения доступа.
7. Снимите левый опорный кронштейн перепускной трубы системы выпуска.
- Освободите жгут проводов из крепления.

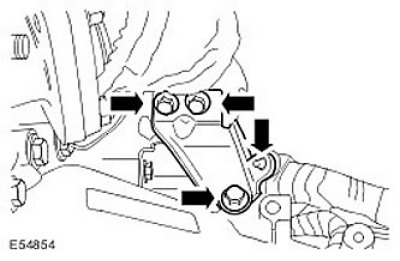

- Выверните 3 болта.

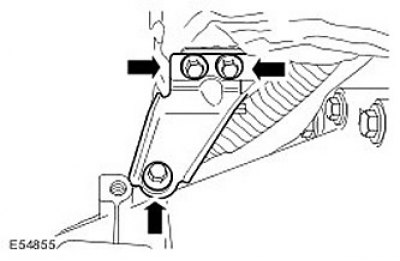

8. Снимите правый опорный кронштейн перепускной трубы системы выпуска. Выверните 3 болта.

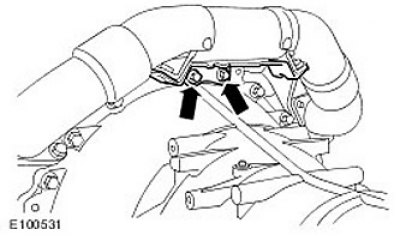

9. Снимите центральный опорный кронштейн перепускной трубки системы выпуска отработавших газов. Выверните 2 болта.
10.
Внимание: Соблюдайте осторожность при обращении с перепускной трубкой, чтобы не допустить повреждения изолирующего материала.
Отсоедините перепускную трубку от турбокомпрессора.
- Выверните болт теплозащитного экрана турбокомпрессора.

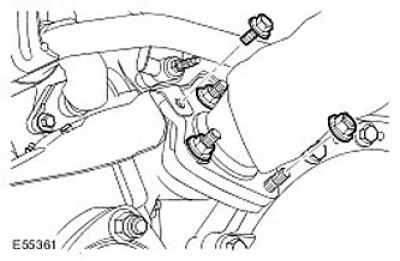

- Отверните и отбракуйте 3 гайки.

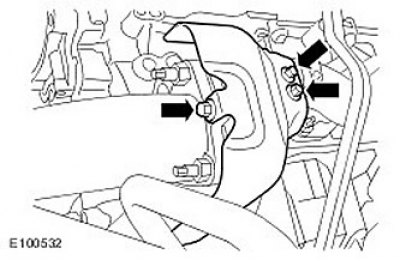

11. Снимите теплозащитный экран правого выпускного коллектора.
12. Снимите перепускную трубу системы выпуска.
- Отверните и отбракуйте 3 гайки.

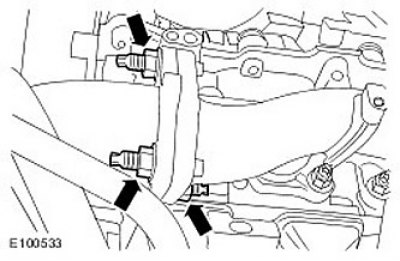

- Снимите и отбракуйте 2 прокладки.

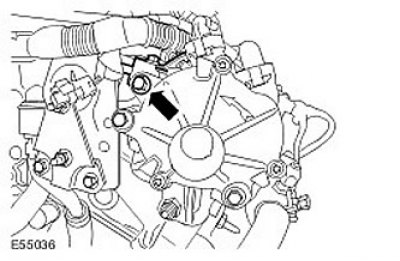

13. Высвободите питающий топливопровод высокого давления. Выверните болт.

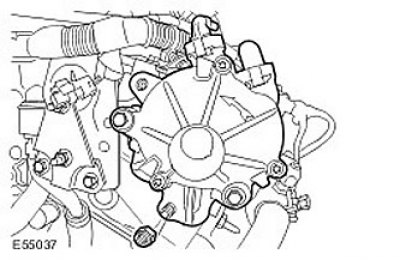

14. Отверните гайку вакуумного насоса тормозной системы.
Статья опубликована первоначально здесь autoinstruction.ru
15. Снимите вакуумный насос тормозной системы.

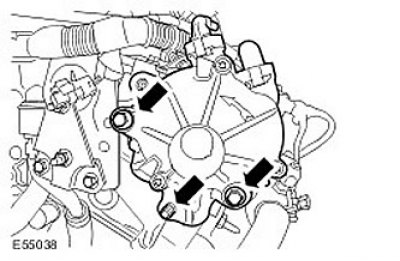

- Выверните шпильку.
- Выверните 2 болта.
Установка
1.
Внимание: При сборке соблюдайте предельную осторожность, чтобы не размазать герметик. В случае размазывания герметика очистите сопрягаемые поверхности и нанесите новый герметик.

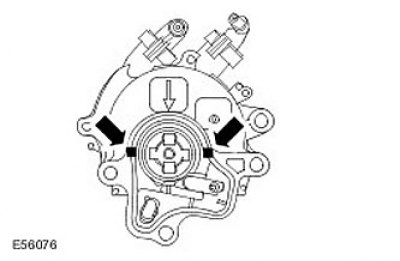

Нанесите герметик в двух местах, показанных на рисунке.
- Убедитесь в том, что уплотнение вакуумного насоса чистое и сухое.
- Убедитесь, что кулачки на вакуумном насосе отрегулированы по отношению к распределительному валу.
- Нанесите 2 кв.мм герметика Loctite 518 в двух показанных местах.
- Установите вакуумный насос тормозной системы сразу после нанесения герметика.
- Вакуумный насос тормозной системы следует посадить на двигатель одним движением, не размазав при этом герметик.
2. Установите вакуумный насос тормозной системы.
- Вверните 2 болта.
- Затяните болты (момент затяжки 23 Нм).
3. Вверните шпильку вакуумного насоса тормозной системы. Затяните (момент затяжки 13 Нм).
4. Наверните гайку вакуумного насоса тормозной системы. Затяните (момент затяжки 13 Нм).
5. Закрепите питающий топливопровод высокого давления. Затяните болт усилием 10 Нм.
6. Установите 3 новых шпильки выпускного коллектора. Затяните 3 шпильки (момент затяжки 13 Нм).
7. Установите 3 новых шпильки турбокомпрессора. Затяните 3 шпильки (момент затяжки 13 Нм).
8.
Внимание: Соблюдайте осторожность при обращении с перепускной трубкой, чтобы не допустить повреждения изолирующего материала.
Установите перепускную трубу системы выпуска.
- Очистите сопрягаемые поверхности элементов.
- Установите 2 новые прокладки.
- Наверните 6 новых гаек.
- Затяните 6 гаек (момент затяжки 24 Нм).
9. Установите централ ьный опорный кронштейн перепускной трубки системы выпуска отработавших газов. Вверните 2 болта, но не затягивайте их.
10. Установите правый опорный кронштейн перепускной трубки системы выпуска отработавших газов. Вверните 3 болта, но не затягивайте их.
11. Установите левый опорный кронштейн перепускной трубки системы выпуска отработавших газов. Вверните 3 болта, но не затягивайте их.
12. Затяните болты опорного кронштейна перепускной трубки системы выпуска отработавших газов в следующей последовател ьности.
- Затяните 2 болта с пометкой 1 (момент затяжки 10 Нм).
- Отпустите 2 болта на 90 градусов.
- Затяните 2 болта с пометкой 3 (момент затяжки 10 Нм).
- Отпустите 2 болта на 90 градусов.
- Затяните 4 болта с пометкой 2 (момент затяжки 25 Нм).
- Затяните 2 болта с пометкой 1 (момент затяжки 25 Нм).
- Затяните 2 болта с пометкой 3 (момент затяжки 25 Нм).

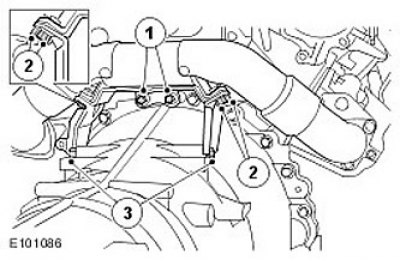

- Закрепите жгут электропроводки.
13. Установите теплозащитный экран правого выпускного коллектора. Затяните 3 болта (момент затяжки 10 Нм).
14. Установите теплозащитный экран турбокомпрессора. Затяните болт (момент затяжки 10 Нм).
15. Установите систему выпуска.
Для получения дополнительной информации обратитесь к Система выпуска - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.08)
16.
Внимание: Во избежание загрязнения системы заглушите все открытые соединения.
Подсоедините вакуумную магистраль вакуумного усилителя тормозов к вакуумному насосу тормозной системы.
17. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)
18. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
